Förstå de 9 typerna av lastceller: En teknisk urvalsguide

Typen av lastcell är inte ett produktval – det är ett tekniskt beslut

I bropålfundament, tunnelstödsystem, dammsäkerhetsprojekt och övervakning av djupa grundgropar överstiger kostnaden för att välja fel sensor ens en gång vida besparingarna från ett lägre inköpspris. Att välja en lastsensor handlar inte bara om "vilket märke man ska köpa", utan snarare "vilken fysisk princip som matchar min bärande struktur." Den här artikeln granskar nio sensorprodukter från Kingmach, som täcker både vibrationstråd (VW) och differentialtrycksteknik, för att hjälpa ingenjörer att exakt matcha utrustning baserat på de faktiska uppmätta fysiska parametrarna – som koncentrerad kraft, fördelad stress, porvattentryck och vattennivå – och undvika det vanliga misstaget att välja sensorer som bara "ser likadana ut.”

Snabbreferens för produkten (snabb lokalisering)

Uppmätt fysisk kvantitet	Rekommenderad sensor	Kärnteknik
Koncentrerad kraft — Stång / kabelgenomgående hål	Ihålig lastcell JMZX-3XXXHAT	VW, Flersträngad ringformig struktur
Koncentrerad kraft — Direkt kompression	Solid lastcell JMZX-35XXHAT	VW, Flersträngad solid struktur
Axialkraft — Långtidsövervakning av stavar/kablar	Axialkraftmätare JMZX-38XXAT	VW, spänningsisolering
Axialkraft — Konstruktionsstadiet	Axialkraftmätare för formsättning	VW, Byggtålig
Fördelat jordtryck	Jordtryckscell JMZX-50XXAT / 51XXAT	VW, Tryckbärande yta med stor yta
Porvattentryck — djupt lager	Piezometer JMZX-55XXHAT	VW, inbyggd typ
Vattennivå — Trådbundet observationsrör	Vattennivåmätare JMYC-67XXAD	Differenstryck, RS485
Vattennivå — trådlöst/fjärrområde	Vattennivåmätare JMYC-67XXAWL	Differenstryck, 4G

Avkänningstekniken bakom räckvidden

Två distinkta avkänningsteknologier täcker detta omfattande sortiment av nio produkter. Vibrationstrådsteknik (VW) utgör grunden för alla strukturella kraftsensorer och piezometrar. Inuti en VW-sensor vibrerar en spänd ståltråd med en naturlig frekvens. Deformation av det omgivande elastiska elementet under belastning förskjuter trådens spänning, vilket ändrar dess vibrationsfrekvens. Detta mätbara förhållande mellan frekvens och kraft ligger till grund för mätningen. VW-teknik dominerar tillämpningar inom geoteknisk och strukturell hälsoövervakning (SHM). Dess frekvensbaserade utsignal förblir helt immun mot kabelresistansvariationer, fuktinträngning och elektromagnetisk störning (EMI). Dessa exakta förhållanden ogiltigförklarar ofta resistiva töjningsgivare i nedgrävda, nedsänkta och långvariga fältinstallationer.

Den andra familjen använder differenstrycksavkänningsteknik. Ett tryckkänsligt membran avböjs under hydrostatiskt vätsketryck. En inbyggd CPU och en 16-bitars AD-omvandlare omvandlar denna fysiska avböjning till ett digitalt vattennivåvärde. Denna teknik är idealisk för övervakning av öppet vattennivå. En ventilerad kabeldesign eliminerar atmosfärisk störning så att sensorn fungerar exakt i närvaro av barometrisk variation. Dessa sensorer matar ut 4G trådlösa eller RS485 digitala signaler för obevakade fjärrstationer och uppnår millimeternivåupplösning i vattennivårör. Piezometrar för vibrerande tråd är helt enkelt inte designade för att uppfylla dessa specifika prestandakrav för öppet vatten. I slutändan tillhandahåller kärntekniken plattformen, men projektets specifika kraftkonfiguration avgör den exakta produkttyp som krävs.

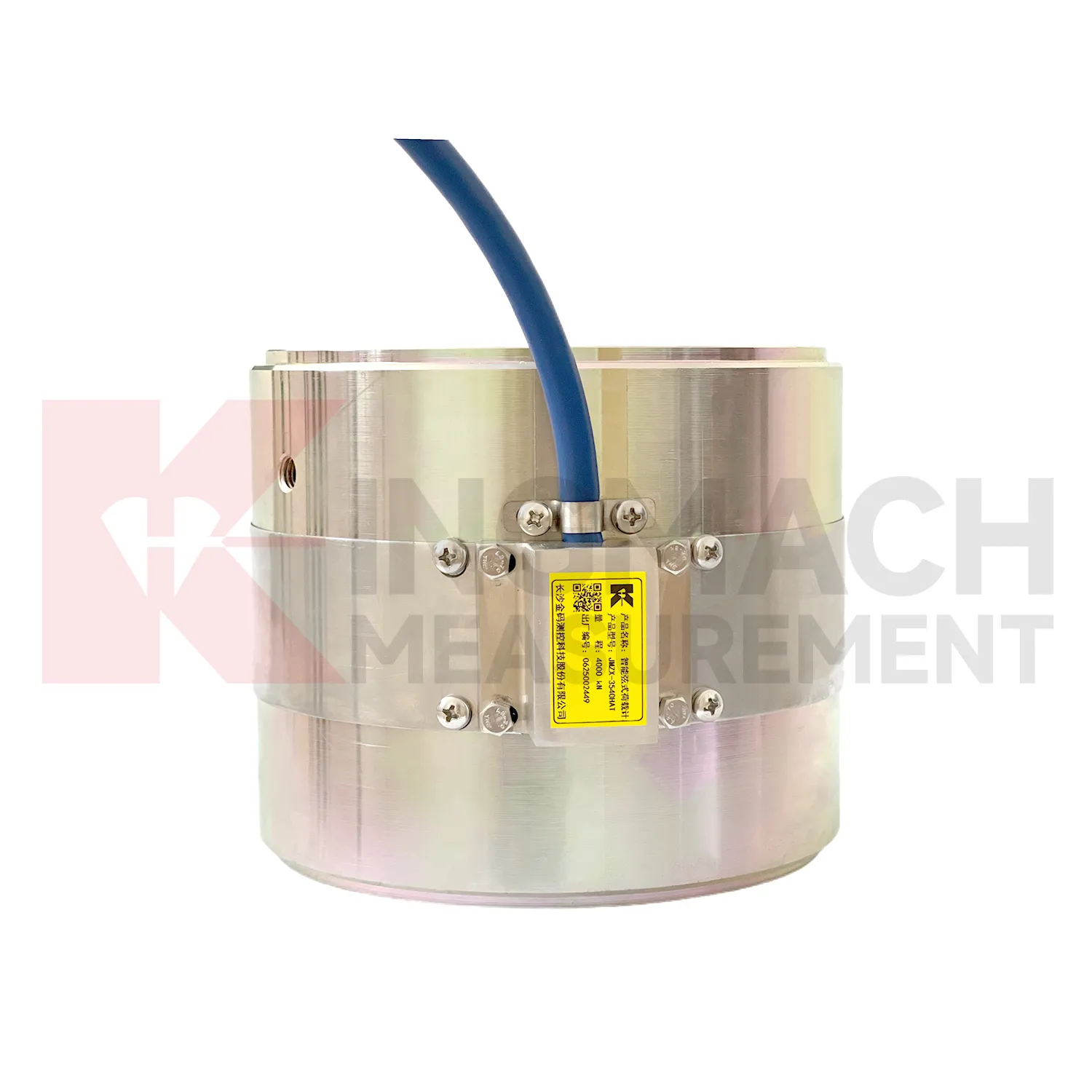

Typ 1 — Solid Load Cell: Den strukturella kompressionsinsatsen

Den solida lastcellen bär strukturell belastning direkt istället för att bara känna av den.

Ladda sökväg: Kraft kommer in i sensorns övre lageryta. Kraften färdas sedan genom hela tvärsnittsarean av den solida elastiska stålkroppen. Slutligen går kraften ut genom den nedre lagerytan.

Ansökningar: Ingenjörer använder denna typ för övervakning av bropelarlager och pålbelastningstestning. Vid påltestning passerar hela testbelastningen helt genom cellkroppen. Den tjänar också till verifiering av hydraulisk domkraft vid efterspänningsoperationer och tillfällig kompressionsövervakning.

Nyckelspecifikationer: Kapaciteten sträcker sig från 1 000 till 10 000 kN med en strikt upplösning på 0,1 kN över hela området. Modellerna har en 3-strängskonfiguration för lägre intervall och en 6-strängad konfiguration för högre intervall. Drifttemperaturen sträcker sig från -30°C till +80°C. Enheten tolererar en överbelastning på 300 till 400 % av dess nominella kapacitet. Ett HAT-chip ombord lagrar kalibreringskoefficienter, korrigerar automatiskt för temperatur och sparar 600 mätposter. Sensorn är certifierad enligt GB/T 13606-2007.

Hård gräns: Denna cell har en solid design utan central borrning. Användare kan inte installera den på någon stav eller kabel som måste passera genom sensorn. Ett försök med denna anpassning skapar excentrisk belastning som ogiltigförklarar alla registrerade mätningar.

Typ 2 — Ihålig lastcell: Ankarmonitorn med genomgående stav

Den ihåliga lastcellen ger en ringformad design med 50 års livslängd.

Ladda sökväg: Sensorn har en ringformad eller ringformad kropp med ett centralt hål. En stång, bult eller sena passerar genom detta hål utan att någonsin komma i kontakt med innerväggen. Konstruktionsmuttern eller ankarplattan anligger direkt på den ringformade ytan. Ringkroppen komprimeras jämnt runt sin omkrets, och flera VW-ackord snittar signalen över hela ringen.

Ansökningar: Vanliga applikationer inkluderar förspända ankare och bergbultsövervakning. Den mäter effektivt kabelkraft i broar och stödmurar. Ingenjörer litar på den för övervakning av damm- och vattenkraftsankarkraft. Den är idealisk för eftermontering av befintliga strukturer eftersom den inte kräver någon demontering av strukturelementet.

Nyckelspecifikationer: Standardkapaciteten sträcker sig från 500 till 8 000 kN, även om anpassade modeller fortfarande finns tillgängliga. Den använder en 3-ackord till 6-ackord mätkonfiguration. Den designade livslängden sträcker sig över 50 år. Denna livslängd förlitar sig på en flerstegs stabilitetsbehandlad elastisk stålkropp, ultrahöghållfasta VW-trådar och ankarsvetsning av internationell standard. Det inbyggda HAT-chippet sparar aktivt 800 mätposter. Den har dubbel certifiering enligt GB/T 13606-2007 och DL/T 269-2022. Det sistnämnda är en hydraulisk standard som är strikt obligatorisk för att uppfylla damm- och vattenkraftprojekt.

Hård gräns: Den ringformade geometrin kräver en korrekt dimensionerad genomgående stav. Att placera en ihålig cell i en platt kompressionsstapel utan ett genomgående element producerar ett ojämnt spänningsfält och genererar mycket opålitliga avläsningar.

4. Typ 3 — Axialkraftbelastningsmätare: Mätning av kabel- och stödkraft över tid

Axialkraftmätaren upptar en distinkt mätnisch mellan solida och ihåliga celler.

Ladda sökväg: Sensorn fästs direkt på eller klämmer runt ett långsträckt konstruktionselement. Den mäter aktivt den axiella kraftkomponenten längs elementets primäraxel. Designen isolerar medvetet axiell kraft från alla böjmoment. En standardkompressionscell kan inte tillhandahålla denna kritiska isoleringsförmåga.

Ansökningar: Den tillhandahåller långtidsövervakning av kabelkraft i stagbroar, hängbroar och avancerade sluttningsstabiliseringssystem. Den övervakar stag och fästkraft i stödmurar och djupa utgrävningar. Den upptäcker också förspänningsavslappning och lastomfördelning i kabelförsedda strukturer under deras operativa livslängd.

Nyckelspecifikationer: Sensorn använder vibrerande trådavkänning i kombination med ett inbyggt HAT intelligent chip. Köpare kan välja antingen konventionell VW-utgång eller smarta RS485 digitala utgångsvarianter. Valet beror helt enkelt på kabeldragningslängder och om webbplatsen använder automatiserad datainsamling.

Varför denna typ spelar roll: I kabelstödda strukturer förblir progressiv lastomfördelning orsakad av kabelutmattning eller försämring av ankare osynlig för rutinmässig visuell inspektion. Den axiella kraftmätaren genererar kvantitativa trenddata. Dessa data talar om för ingenjörer exakt när en kabel närmar sig sin ersättningströskel flera år innan någon synlig defekt uppträder på strukturen.

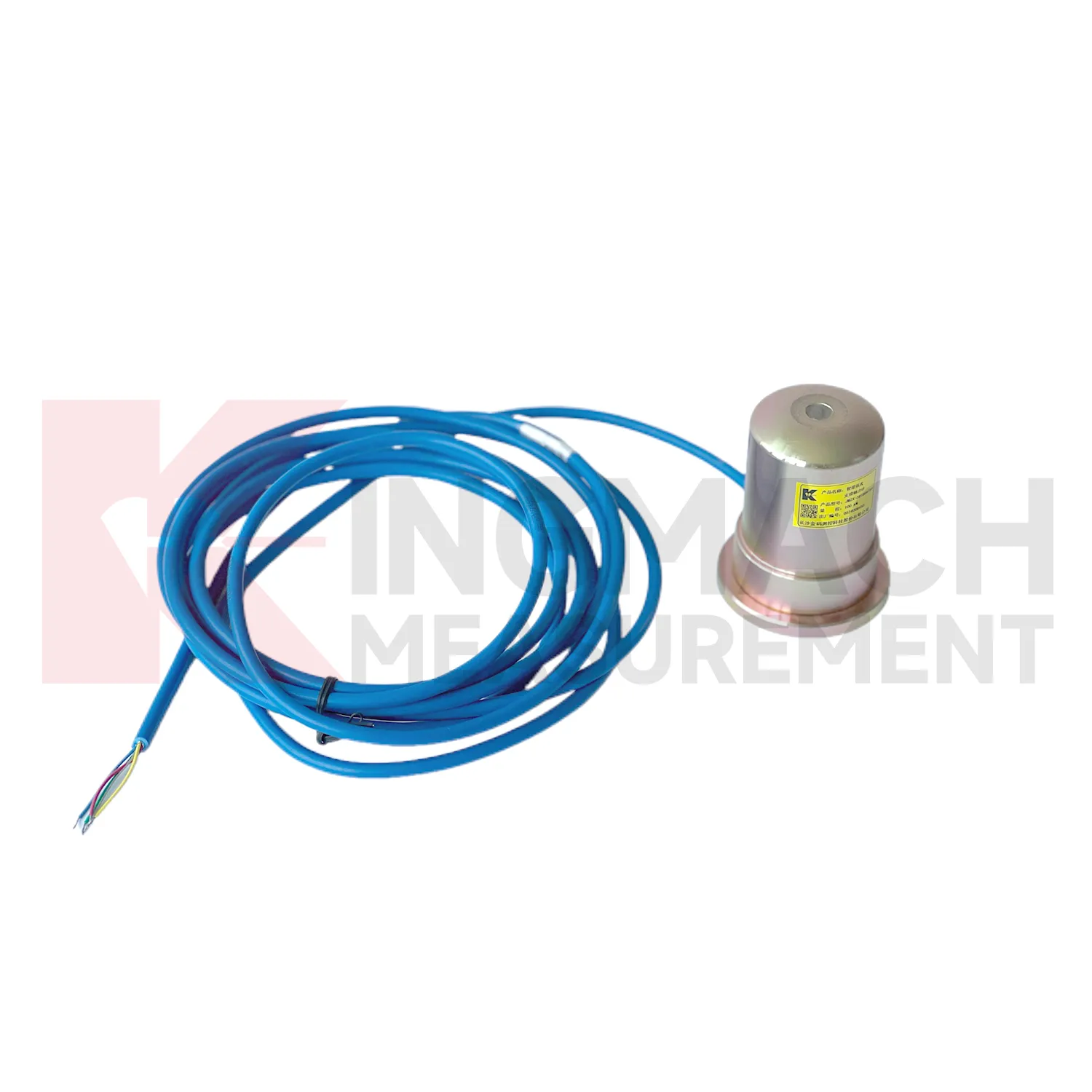

5. Typ 4 — Smart Formwork Axial Force Meter: Lastsäkerhet i konstruktionsfas

Den smarta axialkraftmätaren för formen tjänar en helt annan projektfas och användarprofil.

Ladda sökväg: Den använder samma princip för mätning av axiell kraft som JMZX-38-modellen. Ingenjörer optimerade dock den här versionen specifikt för temporära formverktyg, stöttning och falskarbete. Platsteam installerar och tar bort sensorn upprepade gånger när konstruktionen successivt avancerar genom olika våningar eller sektioner.

Ansökningar: Det ger aktiv övervakning av belastningen av betongformningsstöd under större gjutningar. Den levererar stödkraftsövervakning i djupa utgrävningar som ligger i anslutning till sårbara befintliga strukturer. Den tillhandahåller också viktig övervakning av falskarbete för broar och förhöjda konstruktioner under deras konstruktionsfas.

Varför övervakning i byggnadsfasen är viktig: Formar och felarbeten rankas bland de vanligaste orsakerna till dödlig strukturell kollaps under byggnadskonstruktion. Axiella kraftdata i realtid i stödstöd identifierar omedelbart farlig lastomfördelning. Denna farliga omfördelning härrör ofta från ojämn betongplacering, intilliggande tunga kranlaster eller plötslig underliggande sättning. Sensorn upptäcker dessa anomalier långt innan strukturen når en tröskel för katastrofala fel.

Nyckelfördel: Tillverkaren specialdesignade denna sensor för otroligt snabba installationscykler och extremt robust hantering på aktiva byggarbetsplatser. Den smarta HAT-utgången möjliggör säker realtidsvisning direkt på plats utan att behöva ett dedikerat dataloggningssystem.

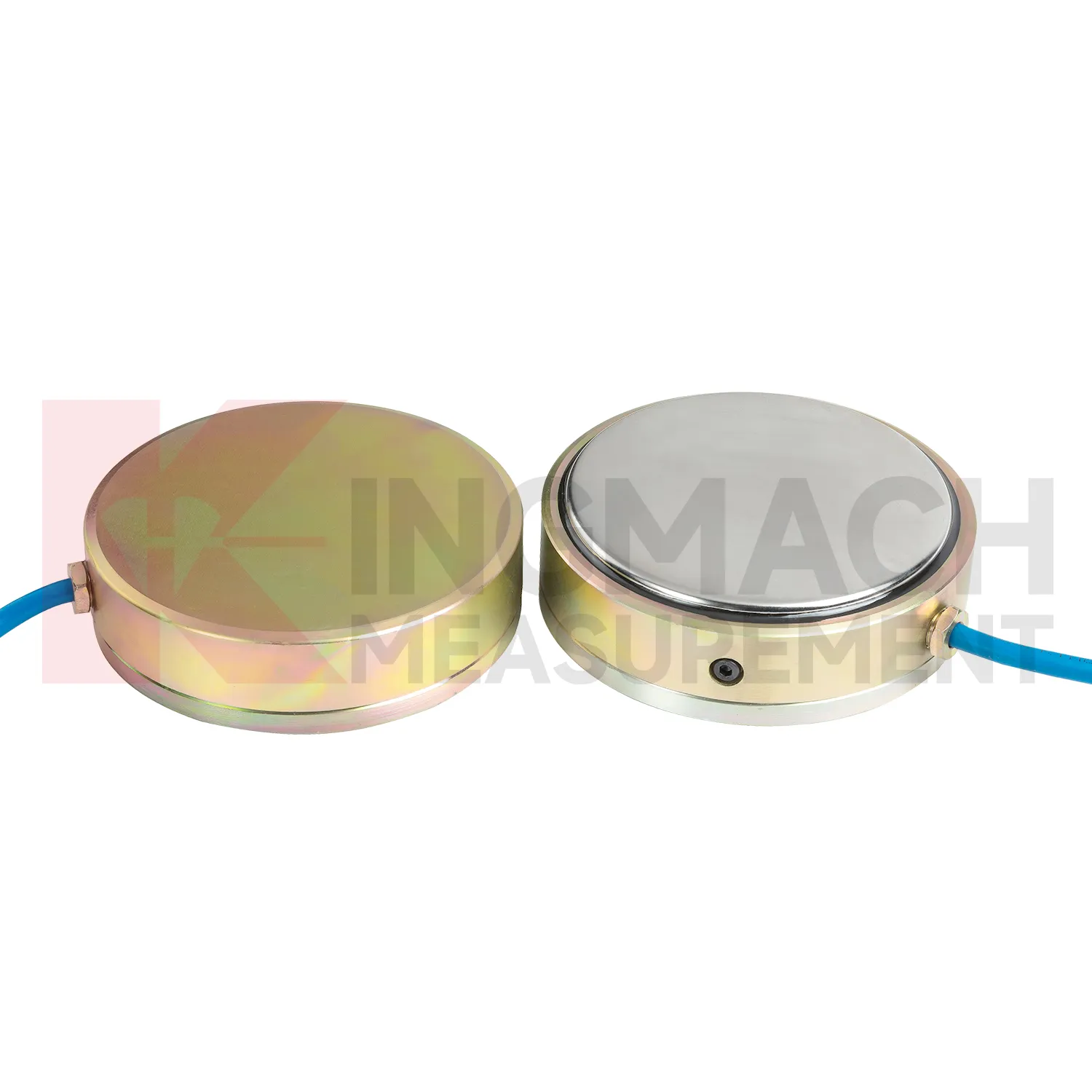

6. Typ 5 — Jordtryckscell: Mätning av distribuerad jordkontaktspänning

Jordtrycksceller löser ett komplext mätproblem som ingen annan sensortyp kan hantera.

Mätproblemet: Jord applicerar en fördelad kontaktspänning över en bred yta, snarare än att fungera som en enkel punktbelastning. En konventionell lastcell placerad vid en enda punkt läser endast den mycket lokaliserade spänningen exakt vid den punkten. Denna lokala avläsning kan vara betydligt högre eller lägre än den verkliga genomsnittliga strukturella belastningen. Jordtryckscellen har en exceptionellt stor platt yta. Denna stora yta utjämnar effektivt spänningskoncentrationer orsakade av kraftiga partikelstorleksvariationer, ojämnhet i packningen och slumpmässig hopsamling av aggregat.

Två varianter:

JMZX-50XXAT fungerar som standardmodell. Den övervakar aktivt stödmurar, underjordiska strukturer, tunnelbeklädnader, vallar och grundplattor. Den mäter exakt hur jord eller fyllnadsmaterial belastar strukturen under hela övervakningstiden.

JMZX-51XXAT fungerar som den stora modellen designad för högbelastningsapplikationer. Ingenjörer använder denna modell i stora dammvallar, kassuner med stor diameter och tungt belastade strukturella fyllningszoner. I dessa extrema miljöer skulle standardcellens yta avsevärt underrepresentera den verkliga spänningsfördelningen på djupet.

Smart ATM-suffixvariant: Denna variant inkluderar ett inbyggt HAT-chip för helautomatisk temperaturkorrigering och tillförlitlig digital utgång. Denna teknik är fortfarande absolut nödvändig för djupt nedgrävda celler som kräver långa kabeldragningar. Det är också kritiskt på platser som upplever hög EMI från tunga avvattningspumpar eller aktiv grävutrustning.

Viktig installationsanmärkning: Tekniker måste explicit orientera cellytan vinkelrätt mot den primära huvudspänningsriktningen. En cell installerad i en felaktig vinkel mäter en irrelevant spänningskomponent snarare än den specifika spänningen som konstruktören avsåg att övervaka. Detta misstag förblir ett av de vanligaste felanvändningen av jordtrycksceller i fältet.

7. Typer 6 — Vätsketrycksövervakning: Piezometer och vattennivåmätare

Vatten och portryck fungerar som fysiska krafter per ytenhet. Att mäta dem är i huvudsak lastcellsmätning som appliceras direkt på ett flytande medium. Denna process bygger på den identiska fysiska principen men använder ett annat elastiskt element och distinkt avkänningsgeometri.

Undertyp A — Smart Vibrating Wire Piezometer (JMZX-55XXHAT): Detta instrument mäter porvattentryck och dynamisk grundvattenhöjd i borrhål och ståndrör med hjälp av beprövad VW-avkänning. Ingenjörer designar den för permanent inbäddad installation djupt inne i geotekniska formationer som dammfundament, vallar, sluttningar och tunnelvändningar. Den har ett inbyggt HAT-chip komplett med automatisk temperaturkompensation och RS485 digital utgång. Detta är det absoluta primära valet när team ska gräva ner eller injektera sensorn permanent på plats för övervakning över år eller till och med årtionden. Stigande portryck fungerar ofta som den tidigaste mätbara föregångaren till katastrofal instabilitet i sluttningar eller dammfundamentfel. Denna kritiska varning visas i data dagar eller veckor innan någon synlig ytdeformation inträffar.

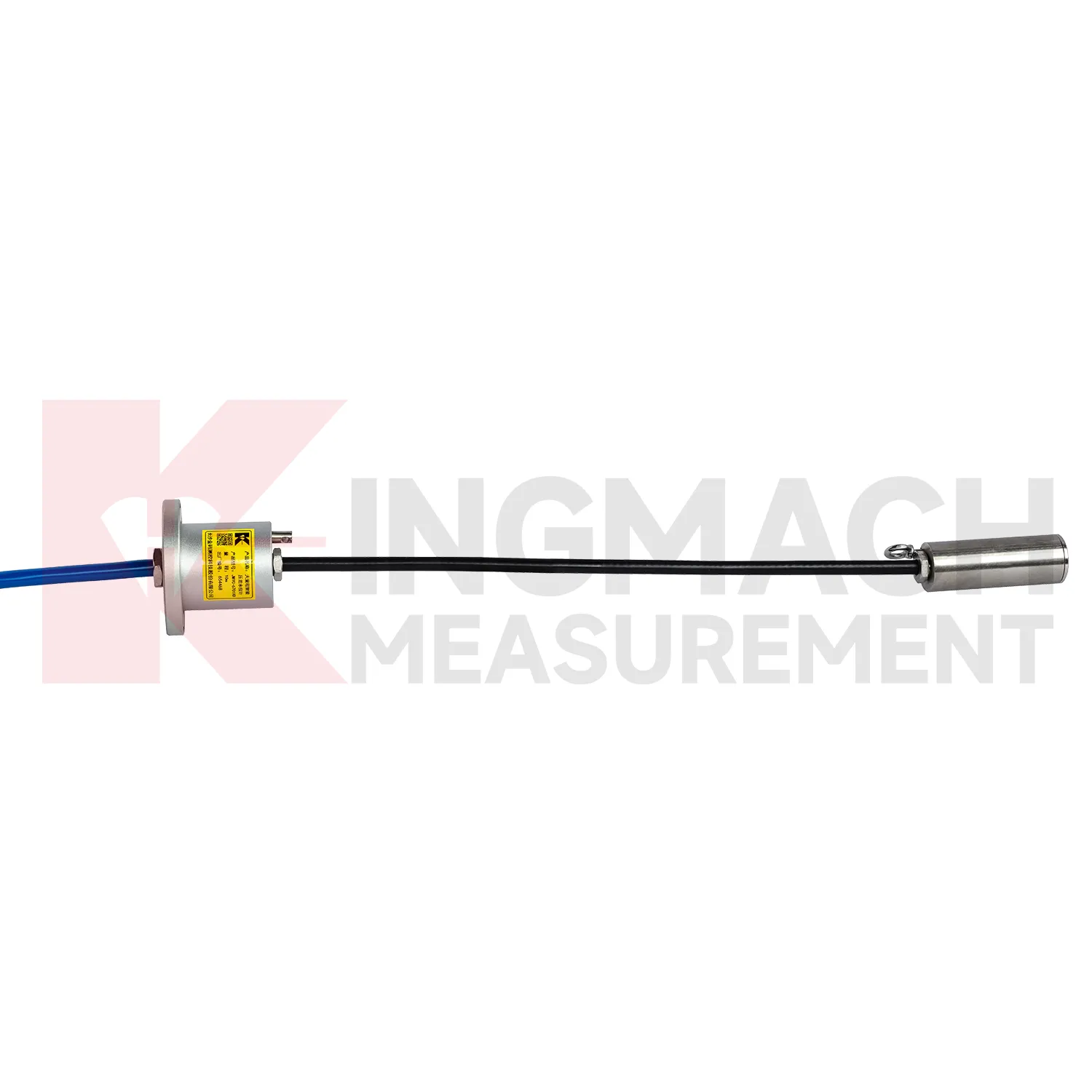

Undertyp B — Smart Differential Pressure Water Level Meter (JMYC-67XXAD): Denna mycket specialiserade sensor mäter djupt läckagetryck och exakt vattennivå. Team installerar den i förinstallerade piezometerrör, tryckavlastningsrörsutlopp och mjuka grundborrhål. Den använder avancerad differentialtrycksteknik parad med en ventilerad kabel. Dess kompakta mått på φ24 mm × 71,5 mm säkerställer att den är tillräckligt liten för att smidigt sänkas ner i vilket standardobservationsrör som helst. Den levererar en exceptionell upplösning på 0,1 mm och en noggrannhet på 0,2 % FS. Den fungerar på RS485 digital utgång (DC 9-24V) och fungerar över ett temperaturområde på −20°C till +80°C. Ingenjörer väljer den här modellen när en installation strikt kräver sub-millimeter vattennivåupplösning i ett rör och platsen redan har trådbunden ström tillsammans med RS485-datainfrastruktur.

Undertyp C — Integrerad vattennivåmätare med brett differenstryck med 4G (JMYC-67XXAWL): Denna modell representerar den ultimata varianten för autonom fältdistribution. Den integrerar sömlöst en trådlös 4G DTU, ett icke-uppladdningsbart litiumbatteri med hög kapacitet på 3,6V/38Ah och en dedikerad mobilappskärm i en mycket kompakt 85 mm × 85 mm × 106 mm enhet. Den ger en tillförlitlig upplösning på 1 mm och en strikt noggrannhet på ±0,1 % FS. Den har officiell certifiering enligt GB/T 11828.2-2022 standarder. Batteriets livslängd sträcker sig aggressivt från 5 månader med snabba 20-minutersintervaller till långt över 3 år med 6-timmarsintervall. Det är det perfekta valet för obevakade hydrologiska övervakningsstationer, fjärrövervakning av reservoarer och stora yt-/grundvattenobservationsnätverk där traditionell el- och kabelinfrastruktur förblir helt otillgänglig.

Beslutstabell för produktval

På större dammsäkerhetsprogram använder ingenjörsteam rutinmässigt alla tre vätsketryckstyperna samtidigt. De placerar VW-piezometrar djupt inuti grundinjekteringsgardinen. De installerar RS485 vattennivåmätare säkert inuti inspektionsgalleriets piezometerrör. Slutligen placerar de 4G-vattennivåmätare exakt vid mätstationerna för ytreservoaren. Varje distinkt sensor betjänar en mycket specifik mätpunkt inom samma omfattande säkerhetsövervakningsnätverk.

8. Konventionell vs. Smart HAT: Beslutet inom varje typ

Varje VW-baserad typ som tidigare nämnts kommer i både konventionella och avancerade smarta HAT-varianter.

Konventionell VW-utgång producerar en råfrekvenssignal. Denna råsignal kräver absolut en extern avläsningsenhet eller en dedikerad datalogger för att noggrant omvandla frekvensen till användbara tekniska enheter. Den erbjuder den lägsta initiala enhetskostnaden och har beprövad tillförlitlighet som etablerats under flera decennier. Det representerar det rätta valet för små sensorantal, korta kabeldragningar och äldre anläggningar som redan har befintlig VW-avläsningsinfrastruktur.

Smart HAT-utgång använder ett inbyggt chip som levererar fullt kalibrerade RS485 digitala värden direkt till användaren. Detta eliminerar behovet av mellanliggande signalkonditionering. Temperaturkompensation sker automatiskt. Inbyggd lagring buffrar effektivt kritisk data om huvudloggeranslutningen avbryts eller avbryts. Det är det rätta valet för stora sensorarrayer som överstiger 20 instrument. Om man tar ett projekt med 50 sensorer över 10 år som ett exempel, kan Smart HAT-lösningen jämfört med ett traditionellt fristående system uppnå cirka 30–40 % besparingar i kablage och dataloggningskanaler, minska underhålls- och resekostnader på plats med cirka 50 % och sänka de totala livscykelkostnaderna med 20–25 %. Det är nödvändigt för långa kabelmätare som går snabbt över 100 anläggningsanläggningar med hög automatiserad standard och kraftigt automatiserad standardutrustning. VW-signaler.

Vattennivåmätare med differentialtryck i JMYC-serien är smarta i sig. Det finns ingen konventionell variant för dessa specialiserade instrument. JMYC-67XXAD matar ut standard RS485 för trådbundna automatiserade system. JMYC-67XXAWL matar ut tillförlitlig 4G för helt trådlös oövervakad distribution. Valet mellan dem beror strikt på webbplatsens infrastruktur snarare än kärnsensorkapaciteten.

Medan smarta sensorer kostar mer per enhet i förväg, minskar de drastiskt den totala ägandekostnaden. De minimerar det nödvändiga antalet dataloggerkanaler, förenklar komplicerad kabeldragning och minskar aggressivt antalet underhållsbesök. I ett standardsystem för övervakning av 50-sensorer, överstiger de långsiktiga livscykelkostnadsbesparingarna under ett 10-årigt program vanligtvis den initiala förskottspremien med en mycket betydande marginal.

Rätt typ definieras av kraften, inte katalogen

Var och en av de nio distinkta produkterna i detta omfattande sortiment existerar eftersom en mycket specifik kraftkonfiguration finns i verkliga ingenjörsprojekt. Rätt typ är aldrig enbart en produktpreferens; det förblir en absolut geometrisk nödvändighet. Seriösa strukturella övervakningsprogram distribuerar rutinmässigt tre till fem olika typer samtidigt. En komplett strukturell säkerhetsbild kräver i sig flera mätparametrar, inte bara flera dubbla sensorer av exakt samma typ.
