Solid vs Hollow Load Cell: En omfattande guide till tekniskt urval (kraftvägar & typiska applikationer & certifieringskrav)

Valet mellan en solid lastcell vs ihålig lastcell är ett verkligt tekniskt beslut. Det är inte en kamp om produktegenskaper. Den grundläggande skillnaden ligger i hur kraft införs till sensorn. Denna belastningsväg avgör var varje typ fungerar tillförlitligt och var den oundvikligen kommer att misslyckas. Den här artikeln fungerar som ett beslutsverktyg. Det motiverar jämförelsen i teknisk logik snarare än varumärkespreferens. Vi börjar med vad varje sensor faktiskt är. Orden "fast" och "ihålig" beskriver form, men de beskriver inte funktion.

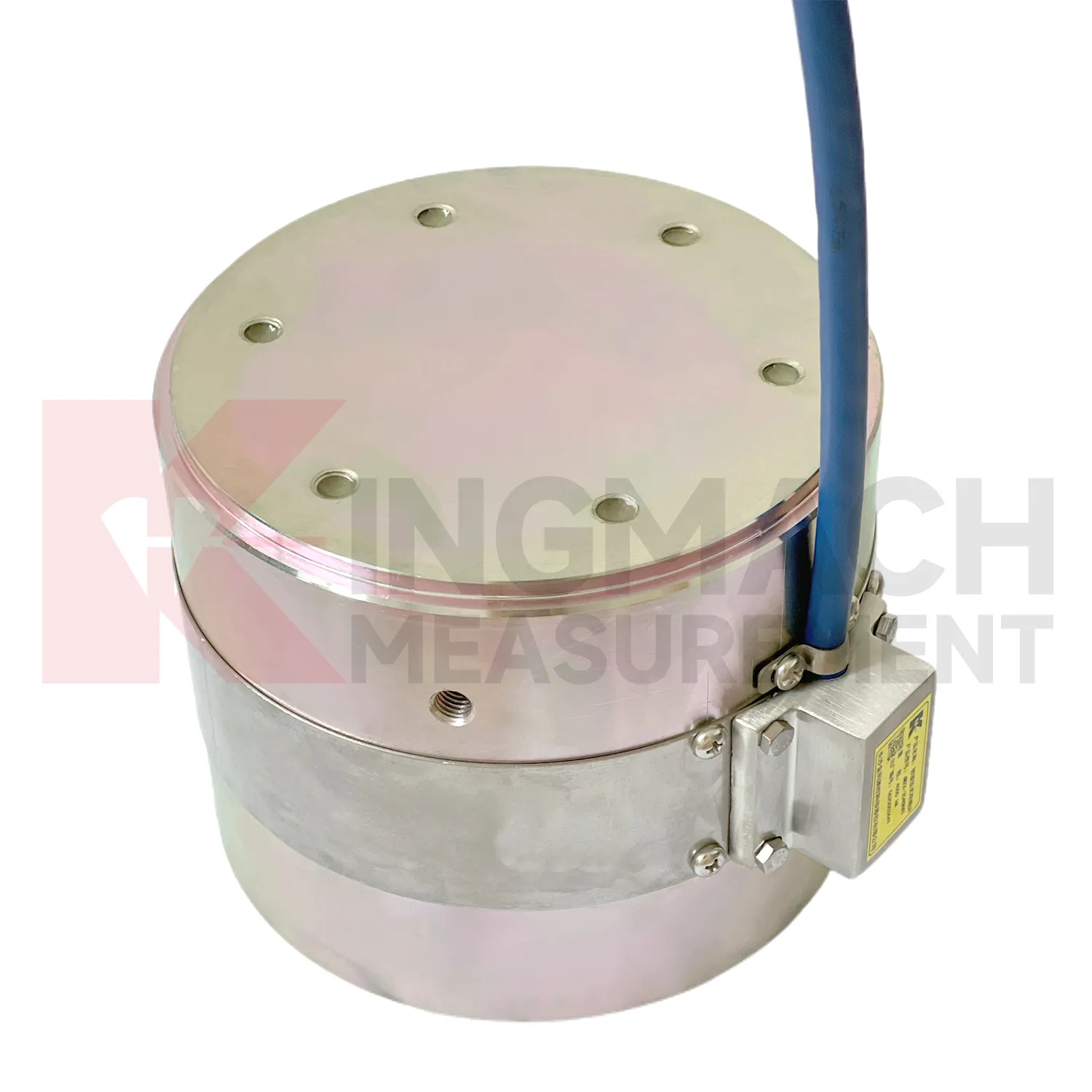

1. Vad är en solid lastcell — och hur mäter den kraft?

Ingenjörer vet redan hur en cylinder ser ut. Vad de verkligen behöver förstå är lastvägen genom en solid kropp. En solid lastcell har en kärnarkitektur baserad på ett cylindriskt kompressionselement med solid kropp. Den elastiska stålkroppen formar sig jämnt under en axiell tryckbelastning. Inbäddade vibrerande trådsträngar sitter inuti kroppen. Dessa strängar upptäcker mikrostammen som en distinkt frekvensförändring.

Lastvägslogiken är okomplicerad. Lasten kommer in i den övre lagerytan. Den färdas genom hela tvärsnittet av det elastiska elementet. Slutligen går den ut genom den nedre lagerytan. Själva cellen blir en strukturell insats. Den bär den fysiska belastningen.

Designen med flera strängar ger ett genomsnitt av avläsningar över flera mätpunkter inuti kroppen. Lägre kapacitetsområden använder en 3-strängad design. Högre kapacitetsområden kräver en 6-strängad design. Detta flersträngsgenomsnitt ger Kingmach JMZX-34XX/35XX/36XXHAT-serien dess 0,5 % FS-precision. Den bibehåller denna precision över ett enormt intervall på 1 000–10 000 kN, trots krävande driftsmiljöer.

Enheten har ett smart HAT-chip ombord. Detta intelligenta chip lagrar kalibreringskoefficienten naturligt. Den korrigerar automatiskt för temperatur via en inbyggd termistor. Den sparar också upp till 600 mätposter. Sensorn kommer ihåg sin egen historia även utan en ansluten datalogger.

Driftsområdet sträcker sig från -30°C till +80°C. Dessutom har den solida cellen en överbelastningstolerans på upp till 300–400 % av dess nominella kapacitet före katastrofala fel. Detta ger en mycket meningsfull säkerhetsmarginal. Plötslig oavsiktlig överbelastning är en mycket verklig risk vid pålprovning och brolagerapplikationer.

[Se fullständiga specifikationer för Kingmach JMZX-35XXHAT Solid Load Cell]

2. Vad är en ihålig lastcell — och vad gör den strukturellt annorlunda?

En ihålig lastcell är också känd som en ringformig lastcell. Kärnarkitekturen förlitar sig på en ringformad (ringformad) kropp med en central borrning. Den strukturella delen passerar genom mitten av cellen. Denna del kan vara en ankarstång, en kabel eller en bult. Belastningen överförs från konstruktionselementets mutter direkt till cellens ringformiga yta. Lasten kommer inte in i själva borrväggen.

Lastvägslogiken skiljer sig helt från en solid cell. Lasten kommer in via den ringformade lagerytan. Ringkroppen komprimeras jämnt runt sin omkrets. Flera vibrerande trådsträngar sitter arrangerade runt ringen. Dessa strängar ger ett genomsnitt av komprimeringssignalen. Denna multi-ackord-design kompenserar kraftfullt för mindre excentrisk belastning. En enkelsträngad design klarar helt enkelt inte ojämn belastning.

Denna multi-ackord-design använder tre ackord vid lägre omfång. Det går vidare till sex ackord för området 4 000–8 000 kN. Denna specifika arkitektur möjliggör JMZX-3XXXHAT Ihålig lastcell ska installeras på en spänningsförande ankarstång utan demontering. Staven träs helt enkelt igenom. Muttern bär på cellytan. Övervakningen börjar omedelbart.

Den ihåliga cellen har en designlivslängd på 50 år. Den elastiska stålkroppen genomgår stabilitetsbehandling i flera steg innan den någonsin lämnar fabriken. De interna vibrerande trådarna har ultrahöghållfast stål. Tekniker förankrar dessa trådar med hjälp av internationell standardsvetsteknik. Dessa är inte grundläggande specifikationskrav. De är viktiga designbeslut som har stor betydelse i 20-åriga dammsäkerhetsprogram.

Denna cell har dubbel certifiering enligt GB/T 13606-2007 och DL/T 269-2022. Den andra standarden är specifik för hydraulik och kraftteknik. Detta gör det till det enda rätta valet för dam- och vattenkraftsankarövervakning.

[Visa tekniska specifikationer för JMZX-3XXXHAT ihålig lastcell]

3. Specifikationer sida vid sida: Vad siffrorna faktiskt betyder

Attribut	Solid lastcell (JMZX-35XXHAT)	Ihålig lastcell (JMZX-3XXXHAT)	Vad det betyder i praktiken
Kapacitetsintervall	1 000–10 000 kN	500–8 000 kN (anpassad tillgänglig)	Den ihåliga cellens nedre 500 kN ingångspunkt passar mindre ankarstänger. En solid cell skulle vara överspecificerad här. För applikationer för testning av pålfundament med ultrahög kapacitet som överstiger 8 000 kN, kan Kingmach tillhandahålla skräddarsydda JMZX-36XXHAT solida lastcellslösningar. Kontakta gärna vårt tekniska team för mer information.
Upplösning	0,1 kN (alla modeller)	0,1–1 kN (varierar efter modell)	Den solida cellens konsekventa upplösning på 0,1 kN underlättar precisionstestning av pål. Den ihåliga cellens 1 kN upplösning är acceptabel eftersom övervakade belastningar är proportionellt stora.
Minneskapacitet	600 skivor	800 skivor	Den ihåliga cellens större inbyggda lagring återspeglar dess utbyggnadsprofil med längre varaktighet för årtionden lång övervakning.
Certifieringar	GB/T 13606-2007	GB/T 13606-2007 & DL/T 269-2022	Den extra hydrauliska standarden (DL/T 269-2022) säkerställer strikt projektöverensstämmelse i dammmiljöer.
Design livslängd	Ej specificerat (applikationsberoende)	50 år	Den ihåliga cellen är konstruerad för permanent övervakning. Den fasta cellen används vanligtvis i tillfälliga testfaser.

Dessa siffror ger utmärkt vägledning. Den mer avslöjande frågan är dock var varje typ verkligen hör hemma i ett verkligt projekt.

4. Där solida lastceller presterar bäst – och varför

Detta avsnitt förklarar varför den solida cellens specifika lastväg gör den till det korrekta valet. Vi tittar på resonemang, inte bara på att katalogisera funktioner.

Pålbelastningsprovning: Den solida lastcellen för påltestning är en perfekt matchning. Den solida cellen sitter direkt mellan pålhuvudet och lastdomkraften. Hela testbelastningen passerar rakt genom cellkroppen. Fastämnets förmåga att bära lasten strukturellt är här absolut väsentlig. Dess massiva kapacitet upp till 10 000 kN täcker de borrade pålarna med största diameter i brofundament.

Övervakning av bropelare med säte: Cellen fungerar som en strukturell insats i lagerstapeln. Den måste bära enorma designbelastningar på obestämd tid samtidigt som den aktivt mäter dem. Den solida kroppens kompressionsgeometri klarar detta perfekt. Kingmach solida lastcellers referensdimensioner motsvarar sömlöst standard lagerplattadimensioner i brodesignkoder.

Hydraulisk domkraftsmätning: Efterspänningsoperationer kräver strikt tillsyn. Den solida cellen sitter under domkraften. Den mäter den applicerade kraften i realtid. Detta verifierar att designförspänningen faktiskt uppnås på plats. Ingenjörer kan inte bara lita på domkraftsberäkningar.

Tillfällig arbetsbelastningsövervakning: Byggteam övervakar formsättningar, falskarbete och stöttning. Övervakningsprogrammet avslutas när strukturen är klar. Teamet tar bort instrumenteringen. Den solida cellens höga överbelastningstolerans gör den till ett robust, återanvändbart val för grovt arbete i byggnadsfasen.

Varför det misslyckas på genomgående applikationer: En solid cell har ingen central borrning. Det kan inte hylsa på en stång eller kabel. Ingenjörer kan inte anpassa det lätt. Att skapa anpassade ändbeslag introducerar excentrisk belastning omedelbart. Detta äventyrar direkt mätnoggrannheten och förstör data.

[Se tillämpningar i verkliga världen av Kingmach-produkter i specifika projekttyper]

5. Där ihåliga lastceller presterar bäst – och varför

Den ihåliga cellen är inte bara en modifierad solid cell. Det är ett fundamentalt annorlunda instrument. Den är optimerad för en helt annan belastningsgeometri.

Övervakning av förankringskabel och förspända senor: Applikationer med ihåliga lastceller lyser här. Stången eller kabeln träs mjukt genom det centrala hålet. Muttern eller förankringsplattan ligger plant mot den ringformade ytan. Cellen mäter den faktiska förspänningskraften i senan. Den mäter inte jackingången. Den mäter den verkliga kraften i konstruktionselementet efter låsning och över tid.

Övervakning av bergbultar och markankare: Tunnlar, sluttningar och stödmurar är beroende av bergbultar. Den ihåliga cellen sitter vid bulthuvudet under den första installationen. Den förblir där under strukturens livstid. Dess 50-åriga designlivslängd matchar det långa övervakningsprogrammets varaktighet. Modeller med mindre diameter motsvarar exakt standardmåtten för stenbultshuvudet.

Damm- och vattenkraftsankarövervakning: DL/T 269-2022-certifieringen är strikt obligatorisk för kinesiska hydrauliska standarder. Det är ett strikt efterlevnadskrav. Den ihåliga cellens dubbla certifiering täcker denna juridiska nödvändighet. Den solida cellen håller inte denna specifika hydrauliska standard.

Övervakning av brostagskabel och hängare: Eftermonteringsövervakningsprogram riktar sig ofta till befintliga broar. Den ringformade formfaktorn möjliggör enkel installation på befintliga kablar. Tekniker behöver bara komma åt ankaränden. Installationen kräver ingen skärning av konstruktionselementet. Detta är ofta den avgörande faktorn för inköpsingenjörer.

Varför det misslyckas i enkla lagerapplikationer: Den ihåliga cellen har en ringformig geometri. Denna form koncentrerar naturligt belastningen på den smala ringlagerytan. Att placera den inuti en platt lagerstapel utan en korrekt dimensionerad genomgående stav introducerar ett ojämnt spänningsfält. Sensorn avläser denna spänning korrekt, men avläsningen representerar inte den verkliga lagerbelastningen.

[Se tillämpningar i verkliga världen av Kingmach-produkter i specifika projekttyper]

6. Installationslogik: Vad varje typ kräver av webbplatsteamet

Installationskraven avgör i slutändan var projekten lyckas eller misslyckas. Båda typerna av vibrerande trådlastceller kräver hög precision från platsteamet.

Installationskrav för fasta celler: Plana, parallella lagerytor är absolut inte förhandlingsbara. Enbart 1 mm ytoregelbundenhet över en cellyta med en diameter på 200 mm förstör data. Den introducerar massiv, mätbar excentrisk belastning. Lagen måste använda sfäriska sittbrickor som standardpraxis. Tekniker måste verifiera korrekt inriktning med lastaxeln innan den allra första lasten appliceras.

Krav för installation av ihåliga celler: Spelet mellan hål och stav måste matcha den specificerade toleransen exakt. Den centrala stången får aldrig komma i kontakt med den inre hålväggen under belastning. Tekniker utför installationen vid ankarhuvudet innan muttern spänns. Återinstallation efter spänning är praktiskt taget omöjlig. Teamet måste helt avstressa hela ankaret för att åtgärda ett misstag.

Signalkontinuitetsplanering: Båda lastcellstyperna använder den smarta HAT-arkitekturen. De ger utmärkta digitala långdistansutgångar. Dock måste tekniker planera kabeldragningen från sensorn till dataloggern under installationen. De kan inte lätt eftermontera kablar. Nedgrävda och undervattenskabeldragningar kräver tung pansarkabel. De kräver också vattentäta kopplingsdosor som är strikt klassade för det exakta installationsdjupet.

Den delade risken: Båda celltyperna är fortfarande mycket sårbara för tidiga fel. Misstag som görs vid installationen kan inte korrigeras senare utan allvarliga fysiska ingrepp. Att få den exakta installationen rätt första gången är ingen överkonstruktion. Det är det enda alternativet.

7. Beslutschecklista: Fem frågor som leder till rätt val

Ingenjörer möter snäva deadlines. Använd detta kortfattade beslutsverktyg för att vägleda din upphandlingsstrategi.

Fråga 1 — Finns det en konstruktionsdel (stav, kabel, bult) som måste passera genom sensorn?
Ja: Välj ihålig.
Nej: Välj fast.

Fråga 2 — Kommer sensorn att bära strukturell belastning helt eller bara känna av den?
Måste bära full last internt: Välj fast.
Endast avkänning (kraft överförd via lagerytan): Välj endera typen, strikt beroende på fråga 1.

Fråga 3 — Är detta ett tillfälligt test eller en permanent övervakningsinstallation?
Tillfälligt test / byggfas: Välj fast.
Permanent/långsiktigt SHM-program: Välj ihåligt (har 50 års designlivslängd).

Fråga 4 — Faller projektet under standarder för vattenteknik eller kraftsektorn?
Ja: Välj ihålig (DL/T 269-2022 certifierad).
Nej: Båda typerna uppfyller den allmänna GB/T 13606-2007-standarden.

Fråga 5 — Vilken övervakningskapacitet krävs?
Under 500 kN: Välj ihålig (ingångsmodeller finns).
10 000 kN eller högre: Välj solid (ihålig toppar normalt vid 8 000 kN standard, även om anpassade alternativ finns).

Avslutningsanteckning på checklistan: Om två eller fler frågor pekar ditt team i motsatta riktningar, pausa omedelbart. Din ansökan kräver en specialistgranskning. Kingmach tillhandahåller anpassade konfigurationer för att hantera komplexa hybridkrav.

Applikationens geometri avgör sensorns geometri

Solida lastceller och ihåliga lastceller är aldrig konkurrerande produkter till olika prisklasser. De är i grunden kompletterande instrument utformade för helt olika lastvägar. Projektets unika geometri avgör alltid vilken sensor som är korrekt.

Många storskaliga projekt kräver båda typerna samtidigt vid olika övervakningspunkter. Ett komplext bryggprogram kan använda solida celler på ett säkert sätt vid lagersätena, samtidigt som ihåliga celler används vid stagkabelns ankare.

Fortfarande osäker på rätt lösning för ditt projekt? Fyll i det tekniska konsultationsformuläret nedan, så kommer Kingmachs ingenjörer att ge anpassade urvalsrekommendationer inom 24 timmar. [Visa produktsida för solid lastcell] · [Visa produktsida för ihålig lastcell] · [Ladda ner fullständigt tekniskt datablad (PDF)]
