Ihåliga lastceller för övervakning av brokabel och ankare: Urvalsguide och specifikationer

Stagbroar, förspända betongdäck och dammankare är beroende av exakt kalibrerad spänning för att bibehålla strukturell integritet. Så små avvikelser som fem procent kan påskynda utmattningsfel. De kan också utlösa plötslig, katastrofal strukturell överbelastning. Traditionella kraftmätningsmetoder innefattar domkraftstryckmätare och periodiska lyfttestning. Dessa metoder är intermittenta och mycket arbetsintensiva. Dessutom är de helt olämpliga för permanent, långsiktig strukturell hälsoövervakning. Denna lucka i övervakningen gör kritisk infrastruktur sårbar.

Den ihåliga lastcellen ger en elegant, permanent lösning på detta problem. Även känd som en genomgående eller ringformig lastcell, passar denna sensor direkt över bulten, senan eller ankarstången. Den mäter tryckkraften kontinuerligt utan att avbryta det strukturella systemet. Den här artikeln kommer att utforska arbetsprinciperna och tekniska fördelar med dessa sensorer. Det kommer också att täcka modellval, nyckelapplikationer, systemintegration och kritiska upphandlingskriterier.

Hur en ihålig lastcell för vibrerande tråd faktiskt fungerar: Den ringformiga flersträngade designen förklaras

Ingenjörer måste förstå hur en ihålig lastcell med vibrerande tråd faktiskt fungerar för att specificera den korrekt. Enheten förlitar sig på en robust ringformad ringkropp. Denna elastiska stålring genomgår en rigorös stabilitetsbehandling i flera steg. Den fördelar tryckbelastningen jämnt runt sin omkrets. Denna ringformade design eliminerar de excentriska belastningsfel som ofta plågar platta lastceller under felinriktade installationer.

Inuti denna ring använder tillverkare ett arrangemang av vibrerande trådar med flera ackord. Beroende på kapaciteten använder sensorn strängkonfigurationer med tre, fyra eller sex ackord. Dessa multipla ackord ger ett genomsnitt av spänningsavläsningarna över ringens tvärsnitt. På grund av denna layout rapporterar JMZX-3XXXHAT-serien belastningar med en mycket känslig upplösning på 0,1 till 1 KN, även vid en massiv 8 000 KN fullskalekapacitet.

Kärnmekanismen är själva vibrerande trådprincipen. Varje ultrahöghållfast ståltråd är säkrad med ankarsvetsning av internationell standard. Trådens excitationsfrekvens är direkt proportionell mot dess spänning. Denna frekvensbaserade utsignal förblir helt immun mot kabelresistansvariationer och elektromagnetiska störningar. Denna elektriska immunitet är väsentlig över långa kabeldragningar på livliga byggarbetsplatser.

Dessutom lagrar ett inbyggt intelligent chip sensorns unika kalibreringsfaktorer permanent. Chipet kan logga upp till 800 mätposter, inklusive tidsstämplar, temperaturer och nollkorrigeringsvärden. Denna funktion gör det möjligt för ingenjörer att utföra fältkalibreringsverifiering utan att returnera enheten till fabriken. Slutligen ger en inbyggd temperatursensor automatisk temperaturkorrigering vid varje enskild mätcykel. Detta eliminerar termiskt inducerade falska avläsningar i utomhus eller nedgrävda installationer.

Vibrerande tråd vs. töjningsmätare vs. hydraulisk: Varför den ihåliga VW-cellen vinner för långsiktig civil övervakning

Köpare jämför ofta ihåliga lastceller enbart baserat på det ursprungliga inköpspriset. Du måste dock utvärdera den totala kostnaden för övervakning. Detta inkluderar långsiktig nolldrift, underhållskrav, signalavståndsbegränsningar och övergripande datatillförlitlighet.

• Resistiva (folie) ihåliga lastceller: Dessa sensorer erbjuder en lägre kostnad i förväg. De är dock mycket känsliga för nolldrift över tiden. De lider också av fuktinducerade resistansförändringar och förlitar sig starkt på förstärkare för kabellängder som sträcker sig över 50 meter. De är olämpliga för permanent obevakad övervakning.
• Hydrauliska lastceller: Dessa enheter undviker helt problem med elektriska störningar. De kräver dock frekvent vätskeunderhåll. De är benägna att läcka i inbäddade eller slutna strukturella installationer. Dessutom kan de inte överföra avläsningar till fjärrdataloggrar utan att lägga till sekundära tryckgivare.
• Vibrerande tråd ihåliga lastceller: Dessa sensorer producerar en frekvensutgång som förblir stabil under decennier. Signalerna överförs perfekt över kilometerskaliga kabeldragningar utan distorsion. De kräver ingen pågående kalibreringsgas eller vätska. De är helt förseglade och vattentäta.

JMZX-3XXXHAT-serien har en designlivslängd på 50 år. För infrastrukturprojekt med en livslängd på 20 till 50 år är den ihåliga cellen med vibrerande tråd den enda tekniken där utbyte av sensorer i mitten av projektet inte är ett nödvändigt planeringsantagande.

Teknik Typ	Långsiktig stabilitet	Maximal kabeldragning	Underhållskrav	Inbäddad lämplighet
Resistiv (folie)	Dålig (Zero Drift)	< 50 meter	Måttlig (kalibrering)	Låg
Hydraulisk	Måttlig	N/A (Kräver givare)	Hög (vätskekontroller)	Låg (läckagerisk)
Vibrerande tråd	Excellent	> 1 000 meter	Noll (underhållsfri)	Hög (helt förseglad)

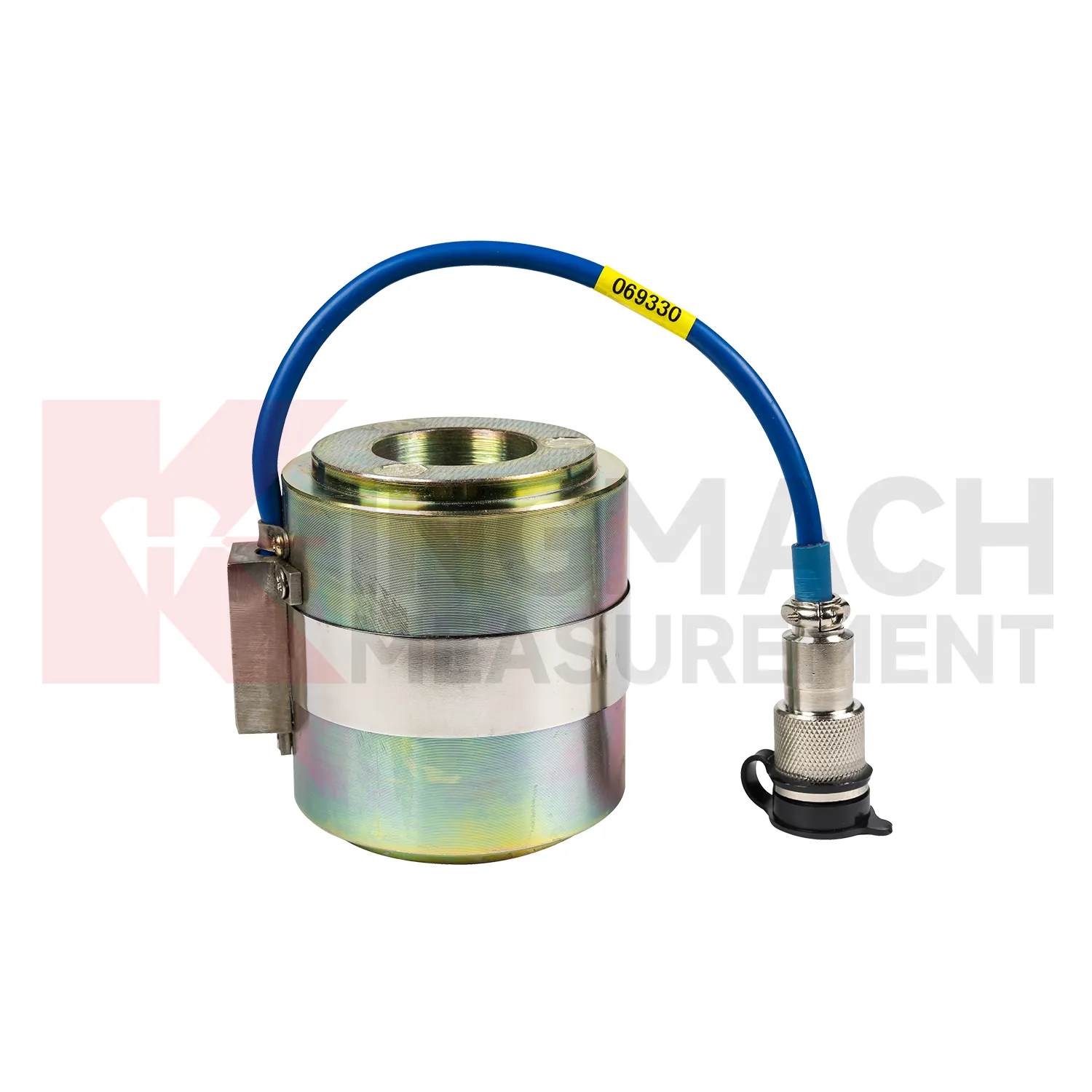

JMZX-3XXXHAT-serien: Kapacitetsområde, ackordskonfiguration och dimensionsreferens

Inköpsingenjörer behöver exakta specifikationer för att matcha sensorer med projektets belastningsnivåer. JMZX-3XXXHAT-serien erbjuder ett omfattande kapacitetsområde från 500 KN till 8 000 KN över åtta standardmodeller. Detta omfattande sortiment täcker allt från enkla bergankare till massiva stagbrokablar.

Ackordräkningen skalas intelligent med sensorns kapacitet. Modeller upp till 2 000 KN använder en tre-ackordskonfiguration. 3 000 KN-modellen använder fyra ackord. Modeller klassade 4 000 KN och högre använder sex ackord. Denna strukturella skalning bibehåller mätnoggrannheten när ringdiametern ökar. Sensorns känslighet är 0,1 KN på 500 KN-nivån. Den stegar till en känslighet på 1 KN för alla modeller över 1 000 KN. Denna precision uppfyller enkelt det typiska kravet på ±0,1 % som finns i övervakningskoder för strukturella kablar.

Dessa lastceller har en kompakt höjd som sträcker sig från 90 till 130 millimeter. Denna låga profil passar sömlöst in i standardankarhuvuden och lagerplattsenheter utan att kräva strukturella modifieringar. För icke-standardiserade håldiametrar eller unika miljöbehov finns även en anpassad JMZX-3X00-modell tillgänglig.

JMZX-3XXXHAT Modellreferenstabell

Modell	Kapacitet	Känslighet	Inre hål (Ø)	Höjd	Konfiguration
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1 000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2 000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3 000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4 000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5 000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6 000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8 000 KN	1 KN	280 mm	130 mm	6-chord

Där ihåliga lastceller används: Sex höginsatstekniska scenarier

Ingenjörer distribuerar ihåliga lastceller i en mängd olika miljöer med hög insats. Varje applikation presenterar specifika säkerhetsgrunder och långsiktiga övervakningsutmaningar.

• Kabelstag och hängbroar: Stagkablar måste hålla sig inom 3 till 5 procent av sin designspänning för att säkerställa utmattningslivslängd. Ihåliga vibrerande trådlastceller sitter permanent vid förankringszonen. De tillhandahåller kontinuerlig kabelkraftsdata direkt till brygghanteringssystem. Detta ersätter helt kostsamma, periodiska lyfttester.
• Efterspända betongkonstruktioner: Senkraftsförlust uppstår successivt på grund av krypning, krympning och avslappning i betongbroar och kärnkraftsinneslutningsstrukturer. Inbäddade ringformade lastceller sitter över ankarlagerplattan. De spårar långsiktig kraftutveckling. Dessa data informerar direkt om framtida beslut om återspänning.
• Dam & Slope Anchors: Bergbultar och ingjutna ankare stabiliserar dammfästen och kapar sluttningar. Dessa är kritiska säkerhetselement. Den vattentäta, korrosionsbeständiga JMZX-3XXXHAT passar perfekt för långtidsövervakning i mättade, nedgrävda eller nedsänkta jordförhållanden.
• Järnvägs- och motorvägsbyggnad: Stödmurar och jordspikväggar använder tillfälliga och permanenta förankringssystem. Dessa system kräver exakt lastverifiering under acceptanstestning och under aktiv service. Den ihåliga lastcellen hanterar båda uppgifterna som en enda installerad enhet.
• Wind Tower Foundations: Tekniker måste verifiera och övervaka ankarbultens förspänning i vindkraftstornets basflänsar. Ihåliga lastceller ger en direkt, icke-påträngande mätning. De kräver absolut ingen modifiering av själva ankarbultsystemet.
• Lyft- och kransystem: Bygelmonterade eller gaffelmonterade ihåliga celler mäter dynamiska och statiska belastningar i tung lyftutrustning. De kompakta måtten och den digitala utgången värderas högt på denna industriella andrahandsmarknad.

Från sensor till instrumentpanel: Integrering av ihåliga lastceller i ett komplett SHM-datasystem

En enda ihålig lastcell är bara lika användbar som datasystemet som omger den. Du måste integrera dessa sensorer i ett komplett, end-to-end strukturellt hälsoövervakningssystem.

• Avläsning på begäran: Kingmachs kompatibla avläsningsenheter för vibrerande tråd visar direktbelastningsvärden i Kilonewton (KN). De läser de lagrade kalibreringsfaktorerna direkt från sensorns minneschip. Du behöver inte externa papperskalibreringstabeller på arbetsplatsen.
• Automatiserad datainsamling: Flerkanaliga dataloggrar stöder busstrådbundna JMZX-3XXXHAT-sensormatriser. De erbjuder konfigurerbara pollingintervall, larmtrösklar och fjärrtelemetrialternativ som 4G, LoRa eller Ethernet. Detta möjliggör äkta 24/7 obevakad övervakning av massiva kabeluppsättningar.
• Instrumentkablar: Kingmach-skärmade VW-kablar bevarar signalintegriteten felfritt. De presterar perfekt över flera hundra meter långa körningar i elektriskt bullriga anläggningsmiljöer.
• Visualiseringsprogramvara: Instrumentpaneler för programvara i realtid visar belastningstrender och temperaturkorrigerade värden. De genererar automatiska överbelastningsvarningar och underlättar historisk trendanalys. Detta stöder direkt strukturella säkerhetsbedömningar och underhållsarbetsflöden.

Att specificera sensorn, loggern och programvaran från en enhetlig tillverkare eliminerar risker för kompatibilitet med firmware. Det förenklar också dramatiskt eskalering av teknisk support vid internationella projekt.

Specificering och inköp av en ihålig lastcell: Sex frågor som varje internationell köpare bör ställa

Internationella upphandlingsteam behöver ett objektivt ramverk för att utvärdera kinesiska sensortillverkare. Du bör ställa sex kritiska frågor när du skaffar en ihålig lastcell.

1. Har sensorn spårbar certifiering?
Du måste kräva strikt efterlevnad av standarder som GB/T 13606-2007 och DL/T 269-2022. Tredjepartsverifierade sensorer minskar friktionen för projektgodkännande avsevärt.

2. Kan kalibreringen spåras direkt till enheten?
Kingmachs ihåliga lastcell lagrar kalibreringskonstanter i ett inbyggt chip. Detta eliminerar beroende av papper. Det möjliggör enkel fältverifiering med en standardavläsningsenhet.

3. Vad är den angivna livslängden?
Du måste insistera på en formellt dokumenterad designlivsfigur. Den 50-åriga designlivslängden för Kingmachs ihåliga lastcell ska fungera som en kontraktsenlig baslinje, inte bara en verbal försäkran.

4. Kan leverantören anpassa produkten?
Infrastrukturprojekt kräver ofta icke-standardiserade håldiametrar, specifika kapacitetsintervall eller unika kopplingstyper. En tillverkare med robusta interna designmöjligheter kommer att svara på dagar snarare än månader.

5. Hur ser supporten efter försäljningen ut?
Leta efter en 24/7 teknisk hotline med en inledande svarstid på en timme. Komplexa problem måste lösas inom 48 timmar. Denna lyhördhet är avgörande för levande infrastrukturprojekt.

6. Är leveranstidslinjen kontraktuellt backad?
Leverantören måste erbjuda standardmodeller i lager inom 48 timmar. Beställningar i projektskala kräver strikta kontraktuella scheman och regelbundna uppdateringar av tillverkningsprocessen.

Att välja självförtroende framför gissningar: Ditt beslutsramverk och nästa steg

Ihåliga lastceller transformerar i grunden kabelkraftövervakning. De ersätter periodiska, påträngande testövningar med ett kontinuerligt, automatiserat säkerhetssystem. Du måste följa en tydlig beslutsram. Bekräfta först din lasttyp och totala kapacitet. För det andra, välj rätt ackordkonfiguration. För det tredje, verifiera den exakta håldiametern för din specifika sena eller ankare. För det fjärde, bekräfta dina vattentätnings- och temperaturkrav. Slutligen, integrera sensorn med en pålitlig datalogger och visualiseringsprogramvara.

Kingmachs ihåliga lastcells 50-åriga livslängd ger ett otroligt långsiktigt värde. Den totala ägandekostnaden inkluderar undvikna ominstallationer, omkalibreringar och förhindrad dataförlust. Denna långsiktiga kostnad är avsevärt lägre än billigare alternativa folieteknologier. Om du är osäker på vilken JMZX-3XXXHAT-modell som passar ditt projekt kan du dela dina specifikationer med Kingmachs ingenjörsteam. Vi ger en kostnadsfri modellrekommendation och en skräddarsydd offert.

Planerar du en stagbro eller ett ankarprojekt? Få en gratis sensorrekommendation + anpassad offert från Kingmachs ingenjörer — svar inom 24 timmar.
🔗 [ Få min gratis rekommendation → ]
📧 [email protected]

Vanliga frågor

1. Vad är skillnaden mellan en ihålig lastcell och en solid lastcell?

En ihålig lastcell har ett centralt hål som gör att en bult eller kabel kan passera helt genom den, och mäter spänningen genom att reagera mot en ankarplatta. En solid lastcell saknar detta centrala hål och mäter vanligtvis direkt in-line kompression eller spänning.

2. Hur installerar man en ihålig lastcell på en efterspänd sena?

Du skjuter den ringformade sensorn direkt över senan eller ankarstången innan du fäster ankarhuvudet och lagerplattan. Lastcellen sitter säkert inklämd mellan betongkonstruktionen och stålankarblocket.

3. Kan ihåliga lastceller användas för dynamisk lastmätning?

Ihåliga lastceller för vibrerande tråd utmärker sig vid statiska och långsamt varierande belastningar på grund av den fysiska tid som krävs för att sopa trådfrekvensen. För högfrekventa dynamiska belastningar föredras i allmänhet resistiva folier eller piezoelektriska lastceller.

4. Vilken kabellängd stöds av en vibrerande tråd ihålig lastcell?

Eftersom de använder en frekvensbaserad utsignal snarare än en spänningssignal, kan vibrerande trådsensorer enkelt överföra exakta data över skärmade kablar som överstiger 1 000 meter utan någon signalförlust eller distorsion.

5. Hur förbättrar en multi-ackord-design belastningscellens noggrannhet?

En design med flera ackord placerar flera oberoende vibrerande ledningar jämnt runt lastcellens inre omkrets. Detta ger ett genomsnitt av spänningsmätningarna över ringen, vilket aktivt eliminerar fel orsakade av off-center eller excentrisk belastning.

6. Kan jag kombinera ihåliga lastceller med vibrerande trådtöjningsgivare i ett övervakningssystem?

Ja. Ihåliga lastceller och vibrerande trådtöjningsmätare är ofta integrerade i samma övervakningssystem. Lastcellen mäter den applicerade kraften, medan töjningsmätaren mäter strukturell deformation, vilket ger kompletterande data för mer exakt prestandabedömning.

7. Vad är skillnaden mellan multi-ackord och single-ackord konfigurationer, och när ska jag välja var och en?

En enackordskonfiguration mäter belastningen på en specifik plats och är lämplig för enkla belastningsövervakningsapplikationer. En multi-ackord-konfiguration övervakar laster över flera delar eller punkter, vilket gör den idealisk för komplexa strukturer där lastfördelning och balans är kritiska.

8. Hur verifierar jag långvarig sensortillstånd utan att ta bort den installerade enheten?

Långsiktig sensortillstånd kan verifieras genom regelbundna nollkontroller, trendanalys av historiska data, jämförelse med intilliggande sensorer och rutininspektion av kablar och anslutningar. Dessa metoder hjälper till att upptäcka potentiella drift- eller prestandaproblem utan att ta bort sensorn ur drift.

9. Vilka garanti- och omkalibreringstjänster erbjuder Kingmach internationellt?

Kingmach stödjer internationella kunder med teknisk rådgivning, installationsvägledning, idrifttagningshjälp och eftermarknadsservice under hela projektets livscykel. Alla lastceller levereras med fabrikskalibreringsdata och kvalitetsdokumentation. För långsiktiga övervakningsprogram kan Kingmach tillhandahålla kalibreringsverifieringsstöd, rekommendationer för prestandautvärdering och teknisk assistans för att bibehålla mätningens tillförlitlighet. Kunder kan kontakta ingenjörsteamet direkt för felsökning, ersättningsplanering och support för systemoptimering vid behov.

---

Skrivet av Kingmach Engineering Team — stödjer infrastrukturprojekt över hela världen sedan 2001
