Vad är en vibrerande trådtöjningsmätare?

För att förstå sensorn måste vi först definiera vad den mäter. Inom anläggnings- och geoteknik hänvisar "töjning" till den lilla mängd deformation ett material upplever när det utsätts för påkänning eller belastning. Det är viktigt att mäta denna stam. Den talar om för ingenjörer om en bro böjer sig för mycket, om en damm lägger sig ojämnt eller om en tunnelbeklädnad tar på sig farligt tryck.

En vibrationstråd (VW) töjningsmätare mäter denna deformation med hjälp av en briljant enkel funktionsprincip. Inuti mätarhöljet sitter en spänd ståltråd. När en elektrisk puls exciterar denna tråd, resonerar den vid en specifik frekvens som är direkt proportionell mot dess spänning. När konstruktionsmaterialet runt mätaren deformeras, sträcker eller komprimerar det mätkroppen, vilket ändrar spänningen på den inre tråden och ändrar dess resonansfrekvens. Denna frekvensförskjutning omvandlas sedan till en exakt töjningsavläsning.

Denna frekvensbaserade signal är mycket robust. Till skillnad från traditionella resistiva (folie) töjningsmätare, som förlitar sig på spänningsförändringar som kan försvagas över avstånd, färdas en vibrerande trådsignal utan ansträngning över långa kabeldrag. Detta gör VW-mätaren till den ultimata strukturella hälsoövervakningssensorn för tuffa miljöer och fleråriga driftsättningar.

För att tillgodose olika konstruktionsscenarier kommer dessa sensorer vanligtvis i tre huvudkonfigurationer: ytmontering, inbäddning och ytsvetsad.

Typer av töjningsmätare för vibrerande tråd

Att välja rätt mätartyp beror helt på din projektfas och de inblandade materialen.

Ytmodell: Ingenjörer bultar eller epoxibinder dessa mätare direkt på betong-, stål- eller träytor efter att konstruktionen är klar. De är det bästa valet för övervakning efter konstruktion eller efterbyggnadsprojekt. Ett utmärkt exempel är JMZX-212HAT/HB Smart Vibrerande trådtöjningsmätare , som erbjuder hög precision för befintlig infrastruktur.

Inbäddningsmodell: Arbetare gjuter dessa mätare direkt i färsk betong. Sensorn blir permanent en del av strukturen. De är idealiska för att övervaka dammar, pålade fundament och massgjutningar av betong.

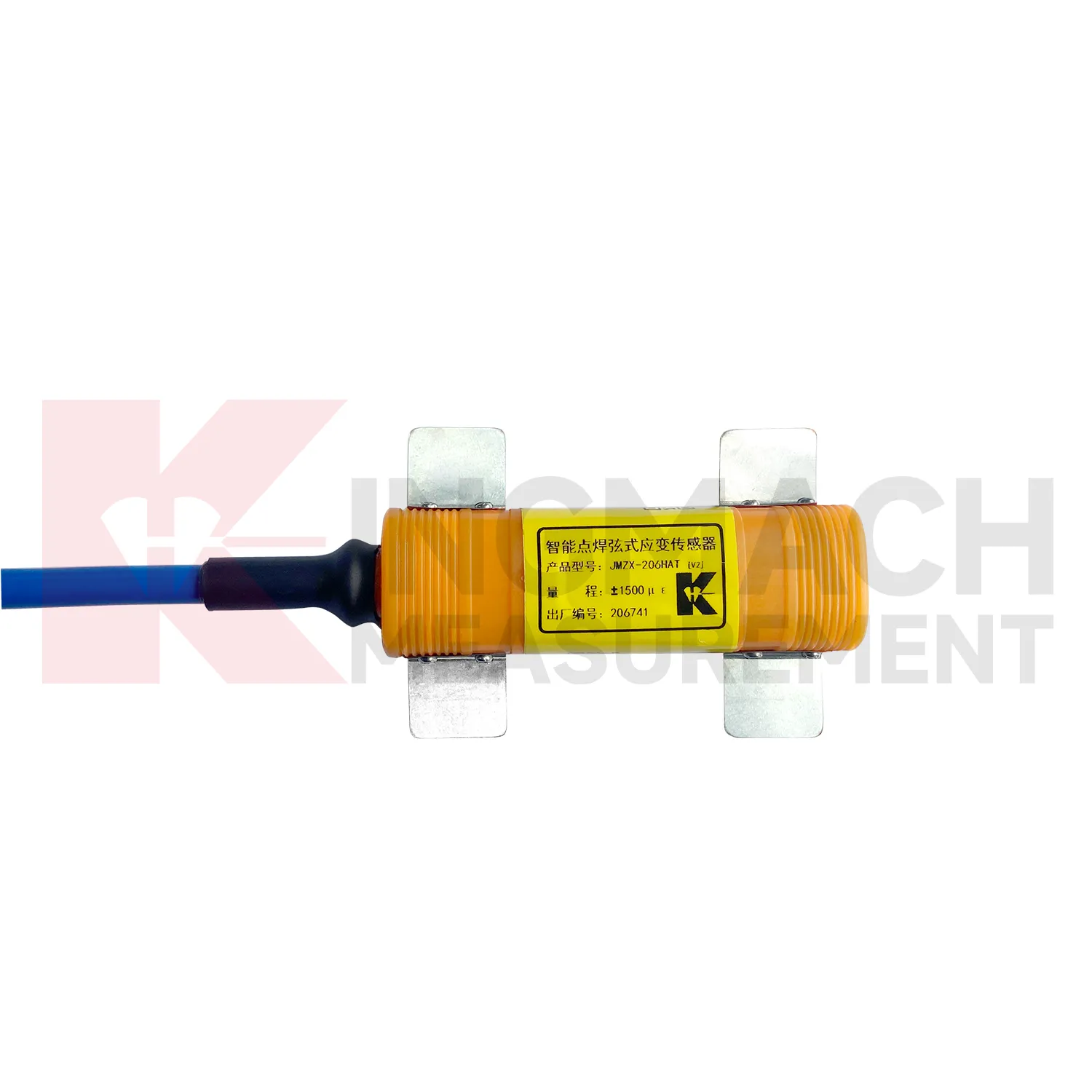

Ytsvetsad modell: Tekniker svetsar dessa direkt på stålelement som brobalkar, stålpålar och vindtornsflänsar. En svetsad anslutning tål vibrationer och cyklisk belastning mycket bättre än limbindningar.

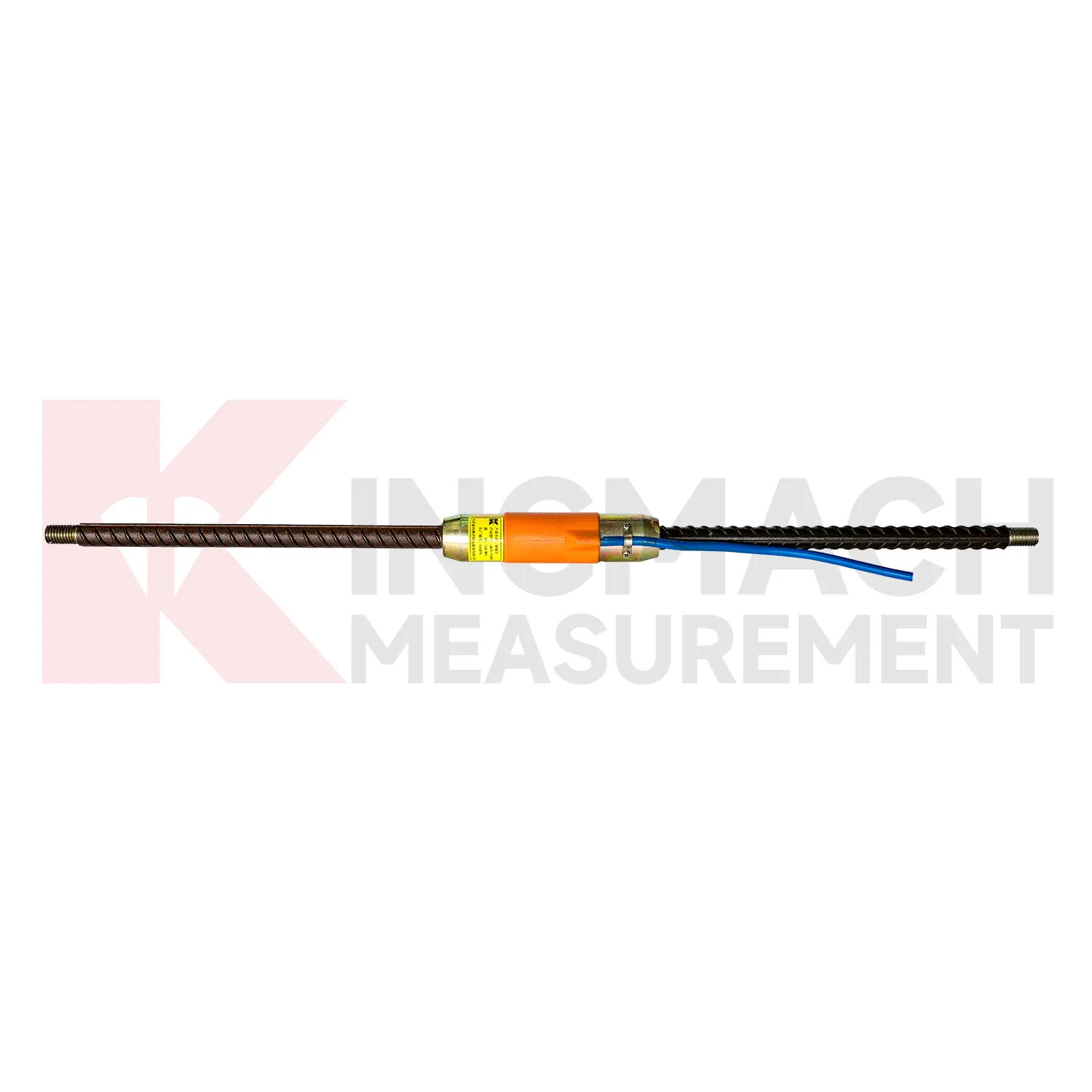

Armeringsjärn Töjningsmätare: Byggpersonal placerar dessa ihåliga rörformiga sensorer i linje med armeringsjärn. De mäter direkt den axiella kraften i armeringsjärnet, vilket är avgörande för att förstå hälsan hos pålar, stödmurar och tunnelfoder.

Snabbvalsguide

Projektfas / Material	Rekommenderad mätartyp	Vanlig applikation
Befintlig betong eller timmer	Ytmontering	Ombyggnader, byggnadshistorisk övervakning
Färsk betong häller	Inbäddning	Dammar, fundament, stödmurar
Befintliga stålkonstruktioner	Ytsvetsad	Broar, vindkraftstorn, stålpålar
Armerade betongkonstruktioner	Armeringsjärn Töjningsmätare	Bärande pålar, tunnelfoder

Viktiga fördelar med VW-mätare

Ingenjörer väljer sensorer för vibrerande tråd som sitt primära verktyg för att övervaka strukturell integritet under långa tidsperioder eftersom denna teknik ger permanenta övervakningsmöjligheter. De främsta fördelarna inkluderar:

Exceptionell långtidsstabilitet: Frekvensutgången hos en VW-mätare bibehåller fullständig stabilitet eftersom dess prestanda förblir opåverkad av förändringar i kabelresistans, infiltration av kontaktfukt och variationer i matningsspänningen. Dessa problem plågar ofta resistiva mätare över tid, men VW-sensorer förblir stabila i årtionden.

Stark EMI/RFI-immunitet: Byggarbetsplatserna skapar en elektriskt bullrig miljö. Dieselgeneratorer och svetsutrustning, tillsammans med kraftledningar, orsakar störningar. Frekvensdomänsignalerna kan enkelt passera genom dessa miljöer, vilket eliminerar behovet av dyra och tunga kabelskärmningssystem.

Långa kabeldragningar: VW-sensorer bibehåller sin signalkvalitet när de arbetar med 1 000 meter kabel, vilket sträcker sig bortom detta avstånd. Detta gör att ingenjörer kan dirigera all data tillbaka till en enda centraliserad datalogger på stora damm- eller tunnelplatser.

Brett driftstemperaturområde: Sensorerna bibehåller sina operativa funktioner över extrema temperaturområden, från alpina regioner under noll till tropiska infrastrukturbyggen, vilket möjliggör användning av dem som ett standardövervakningssystem för geotekniska applikationer över hela världen.

Inbyggda termistorer: De flesta moderna VW-mätare inkluderar en intern termistor, som fungerar som en inbyggd termistor. Systemet använder en enda kabeldragning för att leverera temperaturdata, vilket möjliggör automatiska temperaturjusteringar som förbättrar kvaliteten på insamlad data.

Digitala och smarta varianter: Dagens smarta modeller använder HAT- och HB-suffix för att visa sin förmåga att koppla samman traditionella system med moderna Industrial 4.0-operationer. Enheterna erbjuder RS-485-utgångsfunktionalitet tillsammans med inbyggda datalagringsmöjligheter och sömlös anslutning till aktuell IoT-dataloggningsutrustning och SCADA-system.

Projekttillämpningar av vibrerande trådtöjningsmätare

Vibrerande trådtöjningsmätare fungerar som nervsystemet för modern infrastruktur. De tillhandahåller kritiska data över ett brett utbud av anläggningsprojekt.

Bro och Viadukt: Ingenjörer använder ytmonterade och svetsade mätare för att övervaka balkens böjning, lagerbelastningar och termisk expansion i projekt som kräver särskild uppmärksamhet för både långsträckta strukturer och högtrafikerade system.

Dammar och hydrauliska konstruktioner: De dedikerade ingjutningsmätarna, som ingenjörer placerar i massbetongkonstruktioner, spårar de tre grundläggande processerna för krypning och sättning och portrycksinteraktioner från början till slutet av strukturens operativa livslängd, som varar i flera decennier.

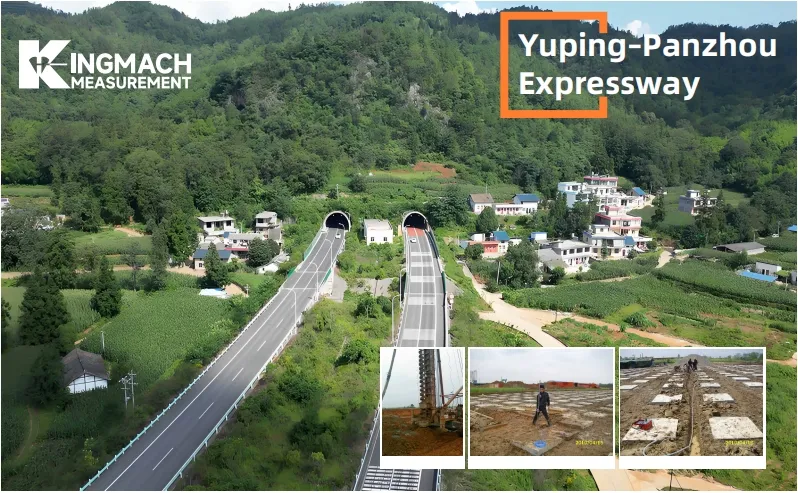

Tunnlar och underjordiska arbeten: Mätarna som ingenjörer installerar på tunnelbeklädnader och bergbultar fungerar för att övervaka konvergens, som uppstår på grund av överbelastningstryck. Systemet varnar ingenjörsteam i förväg om strukturella förändringar som inträffar innan de kan observera några synliga sprickor.

Höga byggnader och fundament: Armeringstöjningsmätare och ingjutningsmätare i djupa fundament verifierar de antaganden om lastöverföring som gjordes under konstruktionen. De täpper till gapet mellan geoteknisk förutsägelse och konstruktionsverklighet.

Torn för vindkraftverk: De ytsvetsade mätarna, som är fästa på tornflänsar, övervakar utmattningskritiska skarvar på vindkraftstorn vid vindbelastning. Betydelsen av denna utveckling har ökat eftersom vindkraftsparker på land och till havs expanderar över hela världen.

Stödmurar och sluttningar: Distribuerade mätarrayer övervakar jordens massrörelser medan de spårar processen med progressiva fel genom sina mätmöjligheter. Den insamlade informationen tillhör kategorin väsentliga data, som skyddar järnvägs- och motorvägsvallsprojekt från potentiella faror.

Begränsningar och ärliga avvägningar

Ingen sensor är perfekt för varje applikation. Att förstå begränsningarna hos VW-töjningsmätare säkerställer att du specificerar rätt verktyg för jobbet.

Inte lämplig för dynamiska mätningar: VW-mätarna mäter kvasistatisk töjning eftersom de bara upptäcker långsamma växlande rörelser. För att övervaka högfrekventa vibrationer som överstiger 1 till 2 Hz måste du använda antingen accelerometrar eller resistiva foliemätare.

Högre enhetskostnad: Den exakta tillverkningsprocessen tillsammans med de interna elektroniska komponenterna i en VW-mätare, resulterar i högre kostnader jämfört med enkla foliemätare. Kostnaden blir försvarbar när den används för permanenta installationer, men den är fortfarande onödig för tillfälliga laboratorieförsök.

Kräver kompatibel avläsningsutrustning: VW-signaler behöver specifika avläsningsenheter eller dataloggrar som kan matcha deras frekvenskrav. Upphandlingsteamen måste verifiera budgetrestriktioner tillsammans med kompatibilitetsbehov i början av sin planeringsprocess.

Inbäddningsmätare är ej återtagbara: Ingjutningsmätaren blir permanent efter installation i betong. Systemet har permanenta installationsfel eftersom de inte kan åtgärdas. Systemet kräver fabrikskalibrering tillsammans med expertinstallation eftersom dessa två element garanterar korrekt systemprestanda.

Extrem långtidskalibreringsdrift: Även om VW-sensorer är exceptionellt stabila, kan de uppleva mindre kalibreringsdrift över extrema intervall på flera decennier. Ingenjörer bör granska publicerade driftspecifikationer för projekt som överstiger 20 till 30 år utan planerad omkalibreringsåtkomst.

VW kontra andra sensorteknologier

Hur jämför den vibrerande trådtöjningsmätaren med alternativa strukturella hälsoövervakningssensorer?

VW vs Resistiva (Folie) mätare: VW-mätare vinner lätt på noggrannhet över långa kablar och förlängda tidsramar. Foliemätare vinner på lägre initialkostnad och högfrekvent dynamisk respons.

VW kontra fiberoptiska (FBG) mätare: FBG-sensorer utmärker sig vid distribuerad avkänning längs en enda kontinuerlig fiber och erbjuder ultralångdistansöverföring. VW-sensorer vinner på den totala kostnaden, ekosystemets mognad och lättheten att ersätta avläsningshårdvara.

VW vs MEMS-sensorer: MEMS (Micro-Electro-Mechanical Systems) utmärker sig i högfrekventa, dynamiska applikationer. VW-teknik är fortfarande det överlägsna valet för statisk och kvasistatisk permanent övervakning.

Teknikjämförelsetabell

Sensortyp	Bästa användningsfallet	Långsiktig stabilitet	Typisk infrastrukturpassning
Vibrerande tråd	Långsam, statisk belastningsövervakning	Utmärkt (årtionden)	Dammar, tunnlar, fundament, tunga civila
Resistiv (folie)	Högfrekvent dynamisk testning	Dålig till måttlig	Labbtestning, korttidsdiagnostik
Fiberoptik (FBG)	Distribuerade arrayer med hög densitet	Excellent	Rörledningar, massiva kontinuerliga spännvidder
MEMS	Dynamisk vibrations- och lutningsspårning	Bra	Seismisk övervakning, aktiv brodynamik

Installation bästa praxis

För att få ut det mesta av din anläggningssensor krävs noggrann installation.

Ytmontering: Korrekt förbehandling av ytan är obligatorisk. Slipa ytan plan och avfetta den ordentligt. Se till att mätaren är korrekt orienterad mot den huvudsakliga spänningsaxeln och installera fysiska kåpor för att skydda sensorn från byggtrafik.

Inbäddning: Placera mätaren säkert i armeringsjärnsburen och upprätthåll strikta krav på betongskydd. Dra signalkablarna försiktigt för att undvika veck eller sönderrivning under betonggjutningen. Gör alltid en nollavläsning innan betongen stelnar.

Ytsvetsad: Följ strikt svetskvalitetskraven. Låt metallen genomgå spänningsavlastning efter svetsningen och avsluta nedkylningsfasen innan den initiala baslinjeavläsningen upprättas.

Universella tips: Registrera alltid baslinjeavläsningar omedelbart efter installationen. Använd den inbyggda termistorn för temperaturkompensation. Slutligen, upprätta ett tydligt kabelmärkningsprotokoll för multisensormatriser för att förhindra förvirring vid dataloggerterminalen.

Hur du anger och hämtar din mätare

När du är redo att skaffa en vibrerande trådtöjningsmätare, fokusera på detaljerna. Skapa en strikt specifikationschecklista som inkluderar det erforderliga mätområdet (mätt i mikrotöjning, eller $\mu\varepsilon$), mätlängd, driftstemperaturfönster, önskad utgångstyp (analog mot RS-485 digital), kabellängd och IP-klassificering.

När du pratar med leverantörer, ställ de rätta frågorna. Begär provkalibreringscertifikat. Fråga om cross-ta3245lk-immunitet om du installerar stora arrayer med flera sensorer. Verifiera att deras sensorer är kompatibla med ditt föredragna dataloggermärke och bekräfta leveranstider för stora kommersiella kvantiteter.

För projekt som kräver ytövervakning med hög precision, erbjuder JMZX-212-serien en utmärkt balans mellan hållbarhet och digital integration, som uppfyller stränga internationella infrastrukturstandarder.

Slutsats

Den vibrerande trådtöjningsmätaren tjänar sin plats i långsiktig strukturell övervakning, inte genom flashig nyhet, utan genom bevisad tillförlitlighet. Den mäter förändringar genom robusta frekvenssignaler, erbjuder exceptionell stabilitet, stark störningsimmunitet och sömlös dataöverföring över massiva byggarbetsplatser. Även om de inte är avsedda för dynamiska stöttestning i hög hastighet, är deras kvasistatiska prestanda oöverträffad. Det är en kvalitet som är viktigast när dessa sensorer förväntas överleva de byggpersonal som installerat dem på ett säkert sätt.

Redo att utrusta ditt nästa projekt? Vi inbjuder dig att skicka in dina projektspecifikationer till vårt ingenjörsteam för personligt stöd för val av sensorer. Kontakta oss idag för en offert eller för att ladda ner omfattande produktdatablad.

Vanliga frågor

1. Hur exakt är en vibrerande trådtöjningsmätare?

När den är korrekt installerad och temperaturkompenserad med sin inbyggda termistor ger en högkvalitativ VW-töjningsmätare vanligtvis en noggrannhet på $\pm0,1\%$ till $\pm0,5\%$ av sin fulla skala, vilket gör den mycket tillförlitlig för strukturell hälsoövervakning.

2. Kan VW-mätare fungera under vatten?

Ja. Inbäddnings- och ytmonterade VW-mätare förseglas rutinmässigt med höga IP-klasser (ofta IP68). Detta gör att de kan arbeta permanent medan de är nedsänkta i vatten, vilket är viktigt för dam- och djupgrundsprojekt.

3. Vad är den typiska livslängden för en inbyggd töjningsmätare?

Eftersom den interna ståltråden är hermetiskt förseglad och skyddad från extern oxidation, kan en inbäddad VW-töjningsmätare lätt fungera exakt i 25 till 50 år, vilket ofta varar hela värdstrukturens designlivslängd.

4. Behöver jag specialutrustning för att läsa data?

Ja. Eftersom VW-mätare matar ut en frekvenssignal snarare än en enkel spänning, måste du använda en dedikerad avläsningsenhet för vibrerande tråd eller en datalogger som är specifikt konfigurerad med en gränssnittsmodul för vibrerande tråd.

5. Kan en trasig kabel på en inbyggd mätare repareras?

Om en kabel kapas utanför betongkonstruktionen, kan den skarvas med lämpliga vattentäta kopplingsdosor. Men om kabeln bryts djupt inne i betonggjutningen nära sensorkroppen, tappas mätaren permanent. Detta understryker behovet av noggrann kabeldragning under konstruktionen.
