Hur fungerar töjningsmätare för vibrerande tråd? Principer och tillämpningar

När det gäller teknisk säkerhetsövervakning måste det noteras att alla förändringar kanske inte syns på ytan. Innan sprickor, förskjutningar eller andra skador blir uppenbara kan det redan finnas tecken på att en brobalk utsätts för onormala påfrestningar, en del av dammen reagerar onormalt eller att en tunnelbeklädnad är föremål för belastningsvariationer. För projektintressenter, inklusive projektägare, konstruktörer, konsulter och integrationsspecialister, är det viktigt att upptäcka dessa förändringar tidigt.

Det är just därför som belastningsövervakning är så viktig inom anläggningsarbete. Mängden töjning i ett material, som motsvarar förlängning och kompression, avslöjar dess prestanda när det utsätts för belastningar. I många fall har vibrerande trådtöjningsmätare visat sig vara ett av de mest pålitliga verktygen på området.

Från broar och dammar till sluttningar, byggnader, tunnlar, vindtorn, underjordiska arbeten och transportinfrastruktur, används vibrerande trådteknik i stor utsträckning där övervakning av stabilitet och hållbarhet spelar roll. Kontakta oss för mer information om hur vibrerande trådtöjningsmätare fungerar, varför de värderas i ingenjörsprojekt och var de används ofta. Vi introducerar även en ytmonterad lösning för byggnadsövervakningsprojekt.

Varför vibrerande trådspänningsövervakning används i stor utsträckning inom anläggningsarbete

I stora infrastrukturprojekt är övervakningsförhållandena ofta krävande. Sensorer kan utsättas för utomhusväder, temperaturförändringar, fukt, damm, vibrationer och långa serviceperioder. I dessa miljöer letar ingenjörer inte bara efter en sensor som fungerar i ett laboratorium. De behöver en avkänningsmetod som kan leverera stabil data över tid under verkliga fältförhållanden.

Detta är en av huvudorsakerna till att vibrerande trådteknik används i så stor utsträckning inom teknisk säkerhetsövervakning.

Mättekniken för vibrerande trådsensorer visar bättre långsiktig stabilitet, mätnoggrannhet och mätkonsistens än andra mättekniker. Systemet fungerar bäst för förlängda övervakningsperioder, som kräver jämn effekt under flera månader eller flera år istället för korta testintervall.

Tillförlitligheten hos detta system, som tillhandahåller viktiga övervakningsfunktioner för broar, dammar, hållsystem, tunnlar, vindtorn och underjordiska arbeten. Projekten kräver övervakningsdata, vilket möjliggör säkerhetsbedömning, trendanalys och underhållsplanering under hela strukturens livslängd.

Vad är en vibrerande trådtöjningsmätare?

En vibrerande trådtöjningsmätare fungerar som en töjningsmätningssensor som upptäcker förändringar i trådspänningen för att bestämma töjningsnivåer.

Sensorn innehåller en tråd som sträcker sig mellan två oföränderliga punkter. Sensorkroppen överför alla deformationer som uppstår till den övervakade strukturen. Trådspänningen genomgår förändring på grund av denna process. Trådens vibrationsfrekvens ändras i enlighet med trådspänningen, vilket resulterar i strukturpåkänning, vilket orsakar en synkroniserad frekvensförskjutning.

Denna frekvens kan sedan mätas av en avläsningsenhet eller datalogger och omvandlas till teknisk data för analys.

Enkelt uttryckt förvandlar en vibrerande trådtöjningsmätare strukturell rörelse till en frekvenssignal som kan användas för att övervaka stressrelaterat beteende. Systemet blir väsentligt för ingenjörsprojekt som behöver långsiktiga, exakta och pålitliga töjningsmätningar.

Hur fungerar töjningsmätare för vibrerande tråd?

Funktionsprincipen för systemet kräver en steg-för-steg-demonstration för fullständig förståelse.

1. Strukturell deformation uppstår

En brodel, stålstöd, betongyta, tunnelbeklädnad eller tornsektion utsätts för belastning, temperaturförändringar, markrörelser, vibrationer eller andra strukturella effekter. Materialet visar mätbar töjning eftersom även små deformationer skapar permanenta förändringar.

2. Sensorn svarar på den rörelsen

När den vibrerande trådtöjningsmätaren är installerad på strukturen följer den deformationen av den övervakade ytan. Om strukturen sträcker sig sträcker sensorn. Om den komprimeras reagerar sensorn därefter.

3. Ändringar av trådspänningen

Inuti mätaren är den inre tråden under spänning. När strukturen deformeras ändras trådens mekaniska tillstånd. Detta ändrar spänningsnivån i tråden.

4. Vibrationsfrekvensändringar

Tråden är upphetsad att vibrera, och dess naturliga frekvens mäts. Eftersom frekvensen är relaterad till trådspänningen resulterar varje töjningsinducerad förändring i spänningen i en förändring i frekvensen.

5. Frekvensen konverteras till övervakningsdata

Den uppmätta frekvensen samlas in av ett instrument eller övervakningssystem. Data kan sedan bearbetas till töjningsvärden och användas av ingenjörer för att observera trender, utvärdera strukturell respons och identifiera ovanliga förändringar.

En viktig fördel med denna metod är att frekvensbaserad mätning är mycket lämplig för fältövervakning, speciellt där långa kabeldragningar eller komplexa platsmiljöer är inblandade. För stora infrastrukturprojekt kan denna praktiska fördel vara mycket värdefull.

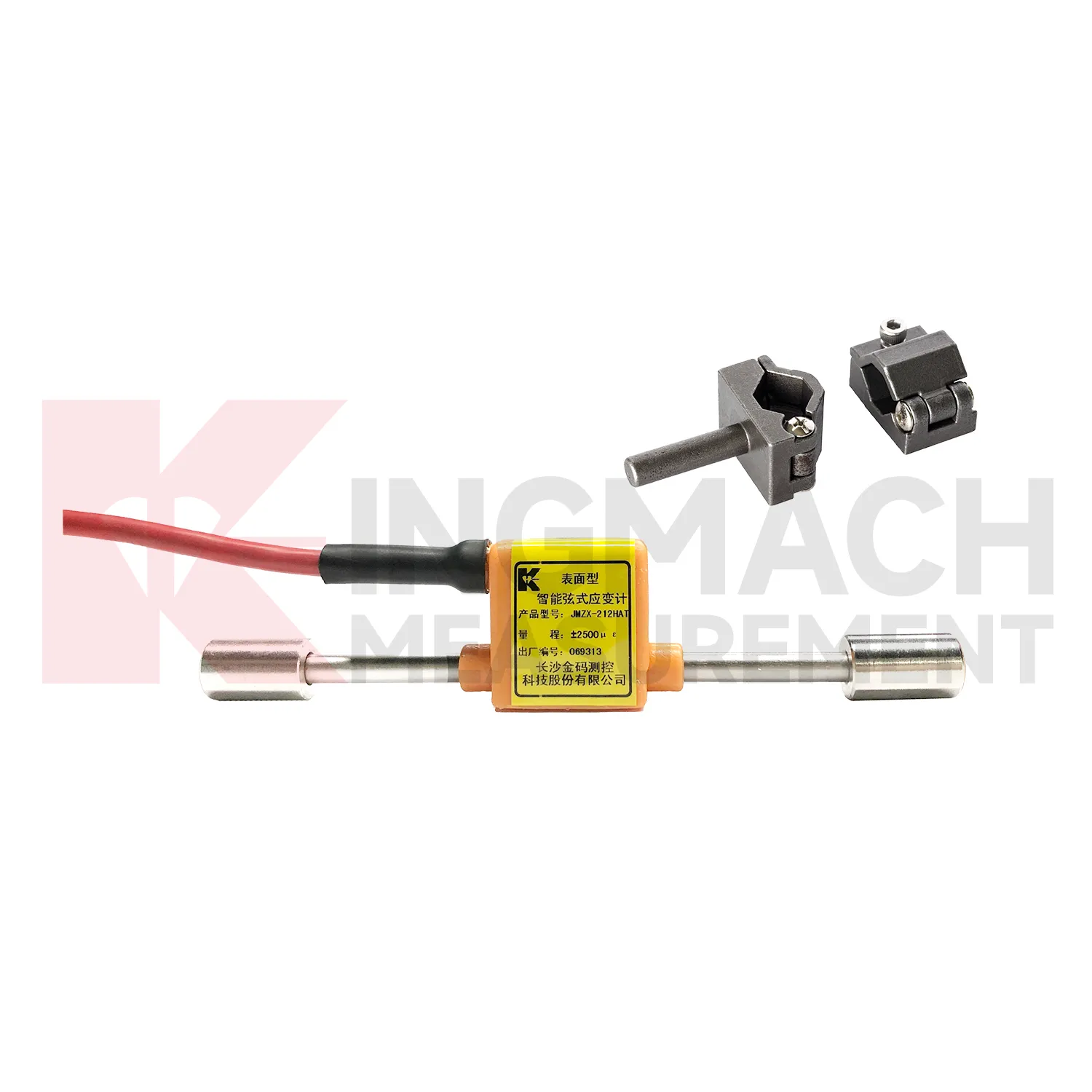

Varför ytmonterade töjningsmätare för vibrerande tråd är användbara

Inte alla projekt tillåter inbäddad instrumentering. I många verkliga tillämpningar måste ingenjörer övervaka befintliga strukturer, rehabiliterade tillgångar eller tillgängliga strukturytor efter att konstruktionen redan har påbörjats eller slutförts. I dessa situationer kan en ytmonterad vibrerande trådtöjningsmätare vara en effektiv lösning.

En ytmodell är särskilt användbar när målet är att övervaka belastningen direkt på utsidan av konstruktionselement som stålelement, betongytor, stödramar, tornsektioner och andra utsatta delar. Det ger flexibilitet i utbyggnaden och kan vara lämpligt för både nybyggda och redan fungerande strukturer.

Detta gör ytmonterade vibrerande trådtöjningsgivare särskilt relevanta för:

• bedömning av strukturellt tillstånd
• eftermontering och förstärkning av utvärdering
• underhållsrelaterad övervakning
• observation efter konstruktion
• långsiktig säkerhetsövervakning av tillgängliga komponenter

För ingenjörsköpare innebär detta ett praktiskt sensoralternativ som kan passa ett brett spektrum av projektförhållanden utan att kräva inbyggd installation.

Vad ingenjörer kan lära sig av vibrerande trådtöjningsdata

En töjningsmätare gör mer än att generera siffror. Dess verkliga värde ligger i vad dessa siffror avslöjar om strukturen.

Med vibrerande trådtöjningsövervakning kan ingenjörer förstå bättre:

• hur strukturella delar reagerar på belastning
• om det faktiska beteendet matchar designförväntningarna
• hur stress förändras under byggskeden
• huruvida förstärknings- eller reparationsåtgärder fungerar som avsett
• hur temperatur, cyklisk belastning eller sättning påverkar strukturen över tid
• huruvida onormala trender kan indikera riskutveckling

I många projekt är det största värdet av töjningsövervakning inte en enda avläsning, utan mönstret över tid. Trendanalys hjälper till att identifiera om en struktur fungerar normalt eller om ytterligare inspektion och tekniska åtgärder kan behövas.

Av denna anledning integreras vibrerande trådtöjningsmätare ofta i långsiktiga strukturella hälsoövervakningssystem där tillförlitlighet och kontinuitet är avgörande.

Typiska tillämpningar inom teknisk säkerhetsövervakning

Broar

Ingenjörer använder vibrerande trådtöjningsmätare i broprojekt för att övervaka de strukturella komponenterna, som inkluderar balkar, stålelement och däcksrelaterade element, såväl som de områden som är känsliga för utmattningsskador. Enheterna gör det möjligt för ingenjörer att bedöma hur strukturen reagerar på belastningar som uppstår under fordonsrörelser och på miljöpåverkan.

Damms

Stamdata ger viktig information för att övervaka dammsäkerhet eftersom det gör det möjligt för ingenjörer att studera hur strukturer reagerar på vattentryck och temperaturvariationer och förlängda driftsförhållanden. Denna process spelar en viktig roll i både prestandautvärdering och säkerhetskontrollprocedurer.

Sluttningar och hållarkonstruktioner

Ingenjörer använder spänningsövervakningsutrustning för att studera hur sluttningsstabiliseringssystem och stödstrukturer reagerar på marktryck, stödbelastningar och rörelsekrafter.

Byggnader och höghus

Byggnadsingenjörer använder vibrerande trådtöjningsmätare i byggnader och torn och förstärkta strukturella system för att mäta spänningsfördelning och lastöverföring och utvärdera förstärkningstekniker.

Tunnlar och underjordisk teknik

Sensorerna installerade i tunnlar och underjordiska byggarbetsplatser gör det möjligt för ingenjörer att mäta hur tunnelbeklädnadssystemet, stödkonstruktioner och byggaktiviteter fungerar under olika byggfaser. Systemet visar sig vara särskilt användbart när kontinuerlig stressövervakning måste ske.

Vindtorn

Vindtornskonstruktioner utsätts för upprepad dynamisk belastning. Töjningsövervakning hjälper ingenjörer att förstå operationellt stressbeteende, utmattningsrespons och strukturell prestanda över tid.

Vägbäddar och transportinfrastruktur

Inom transportrelaterad teknik kan töjningsgivare användas på stödelement och infrastrukturkomponenter för att bedöma upprepade lasteffekter och långsiktiga strukturella reaktioner.

Kingmach Project-Shanghai-Suzhou-Nantong Yangtze River Bridge

Vad du bör tänka på innan du väljer en töjningsmätare för vibrerande tråd

Att välja en töjningsmätare bör alltid baseras på det faktiska övervakningsmålet och platsens tillstånd. Innan inköp bör projektteam överväga flera nyckelfrågor:

• Vilket material kommer mätaren att monteras på?
• Är strukturen ny, befintlig eller förstärks?
• Är övervakningen kortsiktig, periodisk eller kontinuerlig?
• Kommer sensorn att fungera utomhus eller i en fuktig miljö?
• Kräver projektet automatisk datainsamling?
• Hur viktigt är kabeldragning och överföringsavstånd?
• Vilken skyddsnivå behövs mot väder, vibrationer eller störningar på platsen?

En sensor kan verka tekniskt lämplig på papper, men om den inte stämmer överens med installationsmetoden, miljötillståndet eller övervakningssystemet kan projektets prestanda påverkas. Det är därför många köpare föredrar att arbeta med leverantörer som kan tillhandahålla applikationsbaserad support, inte bara produktlistor.

En praktisk lösning för övervakning av strukturell ytspänning

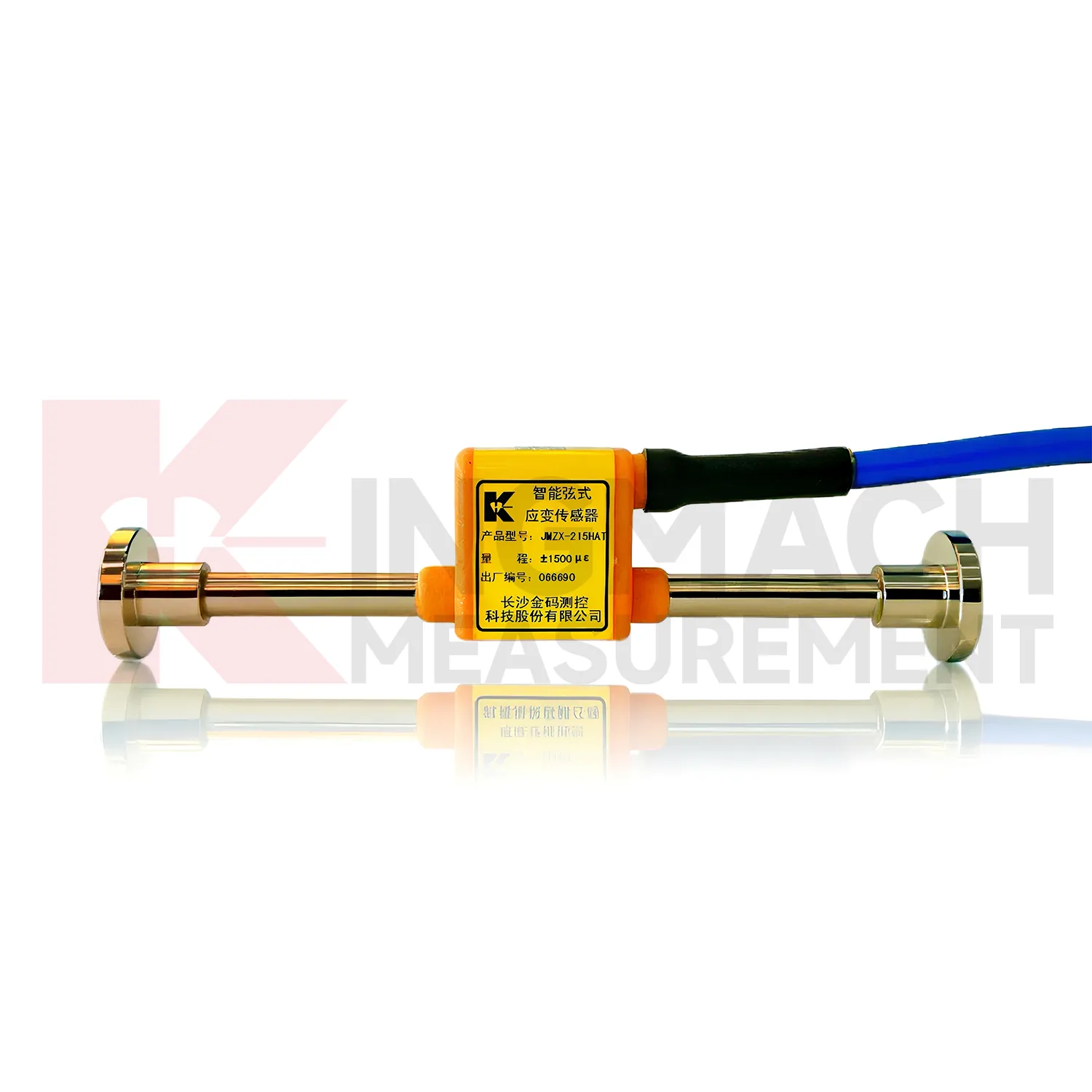

För projekt som kräver pålitlig spänningsövervakning på strukturella ytor är vår Smart Vibrating Wire Strain Gauge, Ytmodell ett praktiskt alternativ.

Denna produkt är designad för teknisk säkerhetsövervakning och lämpar sig för användning i fält där långsiktig datastabilitet och ytinstallation är viktigt. Det kan användas i ett brett utbud av infrastruktur- och byggprojekt, inklusive broar, dammar, tunnlar, sluttningar, byggnader, vindtorn, underjordiska arbeten och transportstrukturer.

Dess värde ligger i att kombinera fördelarna med vibrerande trådavkänningsteknik med det praktiska i en ytmonterad konfiguration, vilket gör den till ett starkt val för tillgängliga strukturella element och projektbaserade övervakningssystem.

Du kan utforska produkten här: Smart vibrerande trådtöjningsmätare

Som en exportorienterad leverantör som betjänar applikationer för teknisk säkerhetsövervakning, förstår vi att internationella köpare ofta behöver mer än bara en sensor. De behöver lyhörd kommunikation, lämplig produktmatchning och stöd för projektbaserad upphandling. Oavsett om du är en entreprenör, övervakningsintegratör, distributör eller konsultteam är vi redo att hjälpa dig att hitta en lämplig lösning för belastningsövervakning.

Slutsats

Vibrerande trådtöjningsmätare fungerar som viktiga instrument för modern teknisk säkerhetsövervakning eftersom de omvandlar mindre strukturella rörelser till viktig övervakningsinformation. Systemet fungerar genom att detektera frekvensförändringar som uppstår när trådspänningen fluktuerar, och denna metod ger praktiska fördelar för utökade utomhusapplikationer.

Ingenjörer kan använda ytmonterade vibrerande trådtöjningsmätare för att övervaka strukturellt beteende och spåra belastningsrespons och prestandaförändringar i broar, dammar och sluttningar, byggnader och tunnlar, vindtorn och underjordiska anläggningar och vägbäddsinfrastruktur.

Vårt team hjälper dig att välja en pålitlig spänningsövervakningssensor för ditt kommande projekt samtidigt som vi tillhandahåller exporttjänster. Vi kommer att rekommendera den bästa lösningen för dina behov efter att du försett oss med din projekttyp, strukturmaterial och övervakningskrav.

FAQ

1. Vad används en vibrerande trådtöjningsmätare till?

En vibrerande trådtöjningsmätare används för att mäta strukturell töjning i ingenjörsprojekt. Det används vanligtvis i broar, dammar, tunnlar, byggnader, sluttningar, vindtorn, underjordiska arbeten och andra övervakningssystem för infrastruktur.

2. Hur fungerar en vibrerande trådtöjningsmätare?

Det fungerar genom att mäta förändringar i vibrationsfrekvensen hos en inre spänd tråd. När den övervakade strukturen deformeras ändras trådspänningen, vilket ändrar vibrationsfrekvensen. Denna frekvens omvandlas sedan till töjningsrelaterad data.

3. Varför är vibrerande trådtöjningsmätare lämpliga för långtidsövervakning?

De används ofta för långtidsövervakning eftersom vibrerande trådteknik erbjuder stabil prestanda, god repeterbarhet och lämplighet för tuffa anläggningsmiljöer som utomhus, fuktiga och temperaturvarierande platser.

4. Vad är fördelen med en utanpåliggande trådtöjningsmätare?

En ytmonterad modell är användbar för befintliga strukturer, eftermonteringsprojekt och tillgängliga strukturella delar där inbäddad installation inte är möjlig eller inte nödvändig. Det ger flexibel driftsättning för fältövervakning.

5. Hur väljer jag rätt trådtöjningsmätare för mitt projekt?

Du bör överväga strukturmaterialet, installationsplatsen, övervakningens varaktighet, miljötillstånd, kabeldragning och om sensorn kommer att ansluta till ett automatiskt övervakningssystem. Att arbeta med en erfaren leverantör kan hjälpa till att säkerställa att produkten matchar dina faktiska projektbehov.
