Vibrerande trådtöjningsmätare för bro-, tunnel- och damövervakning: Komplett urvalsguide

Den globala byggbranschen upplever en massiv ökning av storskaliga infrastrukturinvesteringar. Regeringar och privata utvecklare finansierar stora broar, tunnlar, vattenkraftsdammar och höga vindenergistrukturer över hela världen. Följaktligen har efterfrågan på tillförlitliga, långsiktiga strukturella hälsoövervakningssystem (SHM) aldrig varit högre. Inom dessa kritiska säkerhetssystem fungerar töjningsgivare som den primära datakällan. Du måste inse att ett felaktigt sensorval kostar mycket mer än själva den fysiska enheten. Ett felaktigt val förvandlas till skeva spänningsberäkningar, försenar säkerhetsbeslut och multiplicerar i slutändan de långsiktiga underhållskostnaderna.

Att välja en töjningsmätare representerar därför en kritisk teknisk bedömning snarare än ett enkelt råvaruköp. Varje projektingenjör måste svara på tre grundläggande frågor innan de specificerar en sensor. För det första, vad är värdmaterialet? För det andra, vad är det nuvarande installationsstadiet? Till sist, vilka är miljöbegränsningarna? Den här omfattande guiden går igenom de olika mätartyperna, kritiska urvalskriterier, applikationsmatchning och sensorintegrering i ett komplett SHM-system.

Vad gör Vibrating Wire Technology till den globala standarden för långtidsbelastningsövervakning

Innan du kan specificera en sensor på ett intelligent sätt behöver du en gedigen teknisk förståelse för hur olika övervakningstekniker fungerar. Vibrationstrådsteknik (VW) fungerar för närvarande som den globala standarden för långsiktig infrastrukturövervakning. Vibrerande trådprincipen bygger på en spänd ståltråd som exciteras av en pulsexcitationsspole. Den naturliga frekvensen av denna vibration motsvarar direkt den belastning som tråden upplever.

Denna frekvensutgång ger exceptionella fördelar för anläggningsprojekt. VW-sensorer erbjuder stark immunitet mot elektromagnetiska störningar och uppvisar mycket stabilt långsiktigt driftbeteende. Dessutom kan dessa sensorer sända signaler över kilometer av kabel utan distorsion eller signalförlust.

De flesta strukturella hälsoövervakningsprojekt utsätter sensorer för betydande termiska cykler utomhus. Därför har moderna VW-töjningsmätare en inbyggd termistor för integrerad temperaturavkänning. Detta tillägg gör att övervakningsmjukvaran kan tillämpa automatiska temperaturkorrigeringar på töjningsavläsningarna. Du kan kontrastera denna robusta prestanda med traditionella resistiva foliemätare. Foliemätare fungerar perfekt för laboratorieinställningar och korttidstestning. Foliemätare förblir dock mycket känsliga för fuktinträngning, nolldrift och förstärkarberoende över långa kabeldragningar. Kingmach höjer denna standard ytterligare med sin smarta VW-serie (HAT- och HB-varianterna). Dessa avancerade modeller lägger till digitala adresseringsmöjligheter, vilket gör det möjligt för ingenjörer att köra bussnätverk med flera sensorer med en enda datalogger.

Tre typer av primär töjningsmätare – och när var och en ska användas

Ingenjörer frågar ofta vilken töjningsmätare de ska använda för sitt specifika projekt. Svaret kräver en strukturerad jämförelse baserad på installationsmetoden och värdstrukturen. Du kan kategorisera dessa sensorer i fyra huvudsakliga distributionstyper.

Ytmonterad töjningsmätare (JMZX-212HAT/HB)

Tekniker bultar eller fäster ytmonterade töjningsgivare direkt på befintliga betong- eller stålytor. Du bör välja den här modellen för övervakning efter konstruktion, strukturella ombyggnader och dynamisk lasttestning. Denna mätare utmärker sig också när borrning eller gjutning i värdstrukturen är omöjlig. JMZX-212-serien erbjuder ett standardmätområde på ±2 500 με med en upplösning på 0,1 με. Det helt förseglade höljet i rostfritt stål säkerställer vattentät prestanda ner till 150 meters vattendjup.

Inbäddningstöjningsmätare (JMZX-215HA/215HAT/HB)

Byggteam gjuter inbäddningstöjningsmätare direkt i färsk betong eller gräver ner dem i strukturella fyllnadsmaterial. Detta representerar standardvalet för nybyggnadsprojekt, inklusive broar, dammar, tunnlar, stödmurar och grundplattor. Inbäddningssensorer kräver inget skjuvmotstånd från basmaterialet, vilket gör installationsprocessen exceptionellt snabb och pålitlig.

Ytsvetsad töjningsmätare (JMZX-206HAT)

Svetsare fäster ytsvetsade töjningsgivare direkt på konstruktionsstålelement som balkar, spontar och rörformade pålar. Svetsning ger en mycket konsekvent mekanisk koppling på rent stål utan att förlita sig på kemiska lim. Denna beständighet gör svetsade mätare till det föredragna alternativet för marina och underjordiska stålkonstruktioner där epoxibindning kan försämras med tiden.

Armeringsjärnsspänningsmätare (JMZX-4XXHAT/HB)

Entreprenörer skarvar töjningsmätare av armeringsjärn direkt i stålförstärkningsburen i betongkonstruktioner. Dessa sensorer mäter armeringsjärnets förlängning och kompression för att bedöma hur belastningar överförs genom pelare, balkar och djupa pålar. Du kommer att hitta dessa instrument som är avgörande för höghuskonstruktioner, grundgropssäkerhet och tunnelbaneinfrastruktur.

Mättyp	Bästa värdmaterialet	Installationsfas	Typisk tillämpning
Ytmonterad	Befintlig Betong / Stål	Efterbyggnad	Eftermontering och lastprovning
Inbäddning	Färsk betong	Nybyggnation	Brodäck och dammurar
Ytsvetsad	Bare Steel-medlemmar	Ny / Efterbyggnad	Stålbalkar och pålar
Armeringsjärn Töjningsmätare	Armeringsstål (armeringsjärn)	Nybyggnation	Foundation Pits & High-Rises

Fem tekniska parametrar som bör styra din slutliga specifikation

När du har valt lämplig installationstyp måste du utvärdera de exakta tekniska specifikationerna. Fem nyckelparametrar bör styra ditt slutliga upphandlingsbeslut.

Mätområde & upplösning: Ett standardmått på ±2 500 με täcker adekvat de flesta anläggningstillämpningar. Men du behöver också hög känslighet. En högupplöst uteffekt på 0,1 με säkerställer att sensorn fångar upp mikrodeformationer i förspänd betong och stålelement under normala driftsbelastningar.

Noggrannhetsklass: En noggrannhetsklassning på 0,5 % FS (Full Scale) fungerar som riktmärke för övervakning av infrastrukturkvalitet. Hög noggrannhet är fortfarande avgörande när du beräknar verklig strukturell spänning från uppmätt töjning med hjälp av materialets elasticitetsmodul. Du bör alltid verifiera överensstämmelse med erkända certifieringsstandarder, såsom GB/T 13606-2007 eller DL/T 1044-2022.

Vattentät klass & miljötätning: Många projekt verkar i tuffa miljöer. Ett helt förseglat hölje av rostfritt stål klassat till ett vattendjup på 150 meter är viktigt. Du behöver den här skyddsnivån för vattenkraftiga dammytor, tidvattenzonshögar och mycket fuktiga tunnelutgrävningar.

Drifttemperaturområde: Civila strukturer tål extremt väder. Den inbyggda termistorn bör sträcka sig över ett brett område från -40 °C till +120 °C. Projekt belägna i arktiska klimat eller nära industriella värmekällor kräver denna termiska motståndskraft. Dessutom förhindrar noggrann temperaturkorrigering falsklarm i ditt automatiska övervakningssystem.

Signalutgång och systemkompatibilitet: Du måste välja mellan standard VW-frekvensutgångar och digitala Smart-varianter (RS-485 / SDI-12). Smarta sensorer möjliggör flerpunktsbussledningar. Denna digitala arkitektur kan minska tunga kabelkostnader med upp till 60 % på stora sensorsystem. Som en praktisk notering är Kingmachs avläsningsenheter och dataloggrar fabriksmatchade till JMZX-sensorserien, vilket helt eliminerar risker för systemintegrering.

Komplettera din töjningsövervakning med ihåliga lastceller för komplett kabelkraftsspårning — läs mer i vår ihåliga lastcellsguide → Ihåliga lastceller för övervakning av brokabel och ankare: Urvalsguide och specifikationer

Matcha töjningsmätare till projekttyp: Från broövervakning till geoteknik

Att matcha rätt sensor till den specifika applikationen är kännetecknet för effektiv strukturell hälsoövervakning. Olika civilingenjörsområden kräver distinkta mätmetoder.

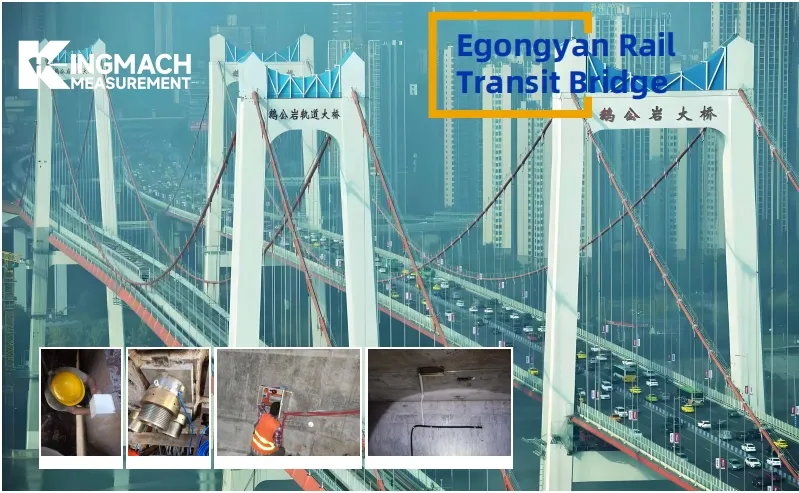

Broövervakning: Broprojekt kräver ett mångfacetterat tillvägagångssätt. Ingenjörer gjuter ingjutningsmätare i betongdäckssektioner och skarvar töjningsmätare av armeringsjärn på stålarmeringen för att mäta belastningsresponser och långvarig betongkrypning. Samtidigt använder tekniker ytsvetsade mätare på de huvudsakliga stålbalkarna för att spåra pågående utmattningscykler.

Tunnel- och underjordiska strukturer: Underjordiska miljöer utgör allvarliga utmaningar med hög luftfuktighet och korrosivt grundvatten. Dessa förhållanden kräver helt förseglade, vattentäta inbäddningsmätare. Dessutom minskar användningen av smarta bussledningar avsevärt installationskomplexiteten inom begränsade tunnelriktningar.

Vattenkraftsdammar och stödmurar: Dammövervakning är starkt beroende av ingjutningssensorer gjutna djupt in i betongkroppen. De vattentäta husen klarar enkelt permanent nedsänkning under högt vattentryck. Långdistansöverföringsförmågan hos VW-signaler gör det möjligt för ingenjörer att bygga massiva sensoruppsättningar över dammen utan att installera mellanliggande signalrepeater.

Höghus och grundgropar: Säkerhet vid urban schaktning är av största vikt. Armeringstöjningsmätare svetsade på kolonnburar och skjuvväggar ger realtidsdata för lastfördelning allteftersom konstruktionsfaserna fortskrider.

Sidosluttningar och geotekniska projekt: Lutningsstabilitet kräver kontinuerlig tillsyn. Ingenjörer installerar ytmonterade eller ingjutningsmätare i sprutbetongfoder för att övervaka ytdeformation och spänningar i stödmuren.

Vindtornskonstruktioner: Vindturbiner tål massiva cykliska belastningar. Ytsvetsade mätare fästa på ståltornsektionerna övervakar effektivt böjtrötthet och vindinducerade dynamiska påkänningar.

Bortom sensorn: Hur töjningsmätare passar in i ett komplett SHM-datasystem

Du bör alltid se en töjningsmätare som en enda del av ett större tekniskt ekosystem. Sensorn fungerar helt enkelt som dataursprungspunkt. Mätarens inneboende noggrannhet spelar bara roll om hela överföringskedjan bevarar dessa data utan att införa elektriskt brus eller signalförlust.

Instrumentkablar spelar en enorm roll i datatillförlitlighet. Du måste använda skärmade, matchade impedanskablar speciellt utformade för vibrerande trådsensorer. Högkvalitativa kablar förhindrar signalförsämring även över överföringskörningar som överstiger 1 000 meter.

Därefter måste du överväga anskaffningshårdvaran. Kingmachs automatiserade dataloggrar och avläsningsenheter stödjer flerkanals polling. De tillåter ingenjörer att konfigurera exakta larmtrösklar och använda fjärrtelemetrialternativ, inklusive 4G-, WiFi- och LoRa-nätverk.

Slutligen förvandlar visualiseringsprogramvara råa frekvenser till handlingsbara insikter. Digitala instrumentpaneler i realtid visar spänningstrender, temperaturkorrigerade stressvärden och automatiska varningsnivåer. Denna integration möjliggör obevakad, 24/7 fjärrövervakning av strukturer. Genom att specificera dina sensorer, kablar, loggare och programvara från en enda leverantör elimineras kommunikationsprotokollfel och drastiskt minskar driftsättningstiden.

Vad du ska titta efter när du köper töjningsmätare från en internationell leverantör

Inköpsteam står inför unika utmaningar när de utvärderar internationella leverantörer för strukturella hälsoövervakningssensorer. Du måste se bortom enkla produktspecifikationer och utvärdera leverantörens driftsäkerhet.

För det första är tredjepartscertifieringar oerhört viktiga. Du bör insistera på spårbara kalibreringsposter och strikt efterlevnad av erkända industristandarder. Verifierade produkter minskar avsevärt riskerna för ditt projektgodkännande. För det andra måste du utvärdera leveranssäkerheten. En idealisk leverantör upprätthåller standardmodeller i lager för snabb leverans samtidigt som den följer strikta kontraktuella leveransscheman för skräddarsydda beställningar i projektskala.

För det tredje skiljer omfattande eftermarknadsstöd välrenommerade tillverkare från bara distributörer. Leta efter leverantörer som erbjuder en 24/7 teknisk hotline med snabba inledande svarstider. Detta stöd blir ovärderligt när fjärrprojekt stöter på oväntade dataavvikelser. För det fjärde, utvärdera deras anpassningsförmåga. Projekt som är belägna i extrema klimat eller i trånga utrymmen kräver ofta anpassade mätlängder, specialiserade husmaterial eller icke-standardiserade kopplingstyper. I slutändan, att välja en enskild leverantör som tillverkar sensorer, kablar, loggare och programvara under ett enhetligt kvalitetsledningssystem säkerställer total ansvarsskyldighet.

Att göra rätt val: en sammanfattning av ett snabbt beslut och ditt nästa steg

Att välja den perfekta töjningsmätaren är en metodisk process. Du måste analysera värdmaterialet, identifiera installationsfasen, verifiera de tekniska specifikationerna och säkerställa full systemkompatibilitet. Den bästa töjningsmätaren är sällan det billigaste alternativet eller den med de mest imponerande laboratoriespecifikationerna. Istället är rätt sensor den som är perfekt anpassad till din strukturella miljö och långvariga övervakningstid.

Är du osäker på vilken sensormodell som passar just ditt projekt? Behöver du en sensorrekommendation för ditt projekt? Dela dina krav — Kingmachs ingenjörer svarar inom 24 timmar. 🔗 [ Begär en kostnadsfri projektkonsultation → ]

Vanliga frågor

1. Vad är den största skillnaden mellan utanpåliggande och inbäddningstöjningsmätare?

Tekniker fäster ytmonterade mätare på utsidan av befintliga strukturer med hjälp av bultar eller lim. Omvänt gjuter byggteam ingjutningsmätare direkt i våt betong under den nya byggfasen.

2. Kan vibrerande trådtöjningsmätare mäta temperatur?

Ja. De flesta högkvalitativa vibrerande trådtöjningsmätare inkluderar en inbyggd termistor. Denna komponent mäter lokal temperatur, vilket gör att din övervakningsprogramvara automatiskt kan korrigera töjningsavläsningar för termisk expansion och sammandragning.

3. Varför använda en ytsvetsad mätare över en limmonterad?

Ytsvetsade mätare skapar en permanent, metallurgisk bindning med kala stålkonstruktioner. Denna svetsade anslutning ger överlägsen långtidsstabilitet i hårda, fuktiga eller undervattensmiljöer där kemiska lim så småningom bryts ned.

4. Hur långt kan en vibrerande trådsensor sända sin signal?

Eftersom vibrerande trådsensorer matar ut en frekvens snarare än en spänning, motstår de förändringar i kabelresistans. Med rätt skärmad kablage kan de sända exakta signaler över avstånd som överstiger 1 000 meter utan externa förstärkare.

5. Vad gör en "smart" vibrerande trådsensor?

Smarta sensorer använder digitala protokoll (som RS-485 eller SDI-12) och har unika digitala adresser. Detta gör att ingenjörer kan ansluta flera sensorer längs en enda kabelbuss, vilket drastiskt minskar kabeldragningskomplexiteten och materialkostnaderna.

6. Kan vibrerande trådtöjningsgivare användas vid sidan av lastceller?

Ja. Vibrerande trådtöjningsgivare och lastceller används vanligtvis tillsammans i strukturell och geoteknisk övervakning. Lastceller mäter applicerad kraft, medan töjningsmätare mäter materialdeformation, vilket ger kompletterande data för en mer fullständig bedömning av strukturell prestanda.

7. Hur utför man fältkalibreringsverifiering utan fabriksomkalibrering?

Fältverifiering kan utföras genom att kontrollera nollavläsningar, jämföra mätningar med kända referenslaster, granska historiska datatrender eller korskontrollera med andra sensorer. Dessa metoder hjälper till att identifiera potentiell drift mellan formella kalibreringsintervall utan att kräva omkalibrering från fabriken.

---

Skrivet av Kingmach Engineering Team — stödjer infrastrukturprojekt över hela världen sedan 2001
