Hur man väljer rätt lastcell: En geoteknisk ingenjörs urvalsguide

En felaktig belastningscell i ett projekt för övervakning av damankare producerar inte bara dålig data – den skapar ett säkerhetsansvar. Datadrift ackumuleras tyst. Kritiska varningar missas. Så småningom möter team kostsam ominstrumentering mitt i projektet. Detta scenario belyser en hård verklighet inom geoteknik. Lastceller är inte utbytbara komponenter. Att välja fel typ leder till äventyrad dataintegritet, projektförseningar eller allvarliga säkerhetsrisker. Du måste förstå hur du väljer rätt lastcell för din specifika applikation. Den här artikeln ger en praktisk beslutsram för ingenjörer och inköpsteam att välja strukturella övervakningssensorer med absolut tillförsikt.

Vad en lastcell faktiskt mäter (och vad den inte gör)

Låt oss skapa grundläggande klarhet. En lastcell omvandlar mekanisk kraft till en mätbar elektrisk signal. Den "mäter inte bara vikten". Du måste skilja på kraftmätning, tryckmätning och förskjutningsmätning. Att blanda ihop dessa distinkta begrepp leder ofta till instrumentfel.

Inom geoteknisk och strukturell övervakning är den vibrerande trådlastcellen det dominerande valet. Den skiljer sig avsevärt från de typer av töjningsmätare som vanligtvis förekommer i industriella standardmiljöer. Dessutom skiljer industrin nu mellan konventionella och "smarta" lastceller. Smarta sensorer har inbyggd signalbehandling, digital utgång och multiparameterfunktioner. Nu när vi förstår deras kärnfunktion måste vi utvärdera verksamhetsmiljön.

Beslutsfaktor 1: Definiera din mätmiljö först

Du måste definiera din mätmiljö innan du överväger lastcellstypen. Detta tillvägagångssätt omarbetar urvalsprocessen och går utöver allmänna spec-sheet-jämförelser.

Jord- och bergkontaktmiljöer kräver specifika konstruktioner. Jordtrycksceller behöver plana konstruktioner med stora ytor för att utjämna stresskoncentrationer. Kingmach-familjen för jordtrycksceller (vw & smart typ) tjänar just detta syfte. En punktlastcell ger systematiskt falska avläsningar i fyllnadsmaterial. Miljöer för ankarstång, påle och efterspänning dikterar olika former. Ihåliga eller solida lastceller måste vara exakt i linje med bultens eller kabelns diameter och förspänningens storlek.

Konstruktionsformningar och tillfälliga arbeten kräver robusta sensorer. Formen axiell kraft mätare, såsom smart form axialkraftsmätare (VW) JMZX-39XXHAT , ger snabbläsningsfunktioner och robust hanteringstolerans. Vatten- och differenstrycksammanhang kräver piezometrar och differenstryckvattennivåmätare. Ingenjörer specificerar dessa när "kraften" är hydrostatisk. Kom ihåg att industriella och geotekniska miljöer skiljer sig fundamentalt åt. Installationsbeständighet, exponeringslängd, vibrationer och regulatoriska sammanhang förändras alla baserat på miljön.

5 frågor att besvara innan du anger

Innan du anger en lastcellsmodell, svara på dessa 5 miljöfrågor:

1. Vilket material omger sensorn?
2. Är belastningen dynamisk eller statisk?
3. Kommer sensorn att möta nedsänkning eller fukt?
4. Hur länge kommer övervakningsprogrammet att pågå?
5. Vilka är utrymmesbegränsningarna för installation?

Miljötyp		Rekommenderad sensortyp	Kingmach exempelmodell
Geoteknisk	Jord- och fyllnadskontakt (vallar, stödmurar, nedgrävda strukturer)	Jordtryckscell med platt yta med stor yta	VW & Smart Type Earth Pressure Cell
	Ankarstång, påle & efterspänning (bergbultar, jordankare, förspända kablar)	Ihålig lastcell	Ihålig lastcell JMZX-3XXXHAT
Strukturell	Djupa fundament & tunnelstålstöd (Stagstag, stålribbor, tunnelfoder)	Axialkraft / lastmätare (klotyp montering)	Axialkraftlastmätare (VW & Smart Type) JMZX-38XXHAT
	Konstruktionsformning & tillfälliga arbeten (Betonggjutningar, falskarbete, stöttning av ramar)	Formens axialkraftsmätare	Smart Formwork Axial Force Meter (VW) JMZX-39XXHAT
	Kompression mellan styva ytor (Brolager, pelarbaser, lasttestramar)	Solid lastcell	Fast lastcell Solid lastcell JMZX-34XXHAT
Vatten/tryck	Porvattentryck i mättad jord (vallar, dammkärnor, sluttningar, fyllningar)	Piezometer	Smarta piezometrar (VW) JMZX-55XXHAT
	Grundvattennivå i borrhål & brunnar (Platsundersökning, avvattningskontroll, dammläckage)	Vattennivåmätare för differentialtryck	Vattennivåmätare för differentialtryck
Industriell/precision	Kompakta mekaniska system (Smala strukturytor, tunna komponenter, integrering med snäva utrymmen)	Töjningsmätare lastcellssensor (miniatyriserad)	Töjningsmätare lastcellssensor
Industriell	Gruvdrift och underjordiska utgrävningar (Stödbalkar, förstärkningselement, bergtryckszoner)	Töjningsmätare lastcellssensor på stöd-/förstärkningselement	Töjningsmätare lastcellssensor

Utforska hela Kingmach lastcellsprodukt: Lastcellskategori

Beslutsfaktor 2: Matcha lastcellstypen med kraftkonfigurationen

Därefter måste du matcha lastcellstypen till den specifika kraftkonfigurationen.

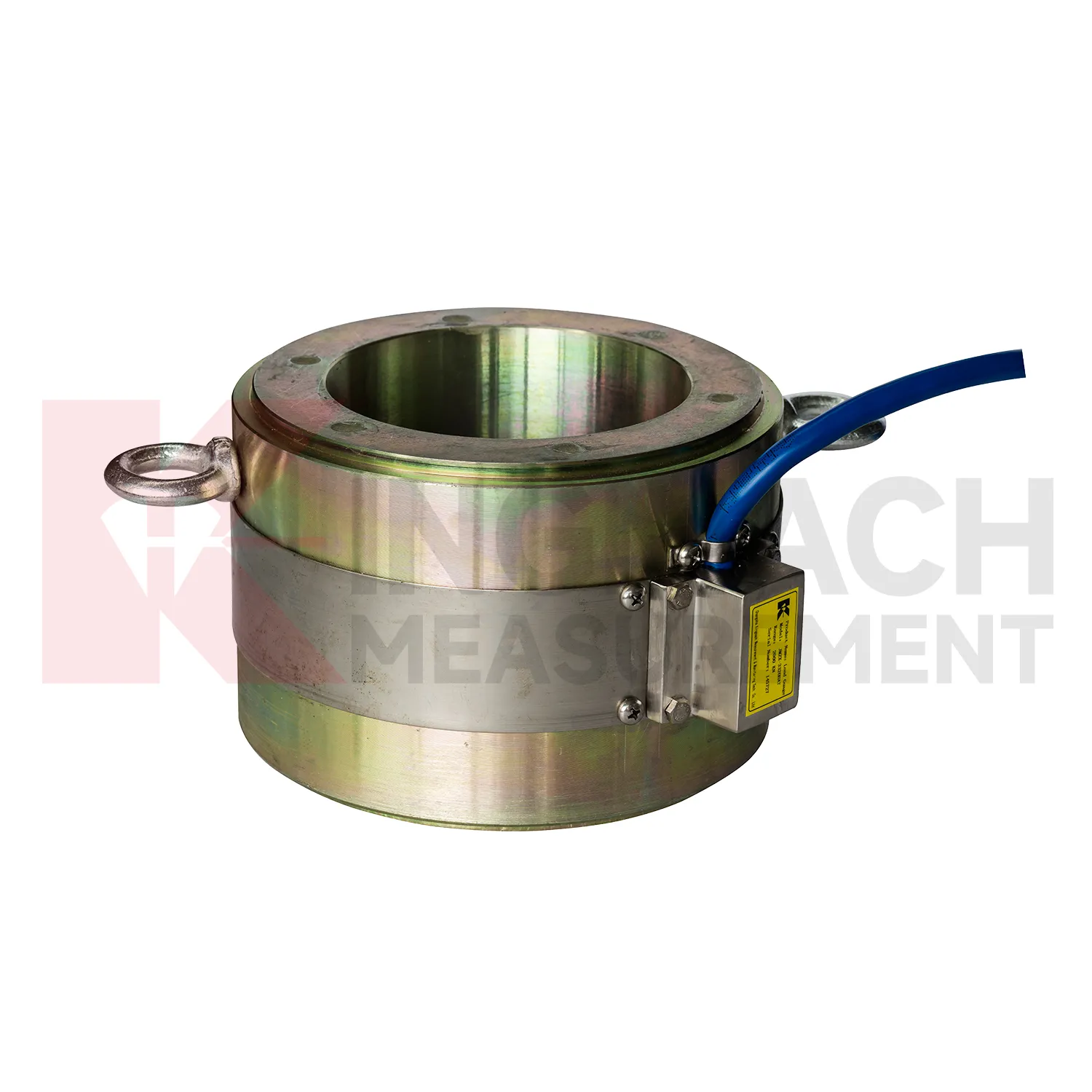

• Ihåliga lastceller (t.ex. JMZX-3XXXHAT ): Dessa har en genomgående design för ankarstänger, bergbultar och pålhuvuden. Kraften passerar direkt genom centrum. De är idealiska för efterinstallerad övervakning utan att störa den strukturella delen.
• Fasta lastceller (t.ex. JMZX-34/35/36XXHAT ): Dessa kolumnformade kompressionselement sitter mellan strukturella ytor. Själva cellen blir en bärande insats. De passar perfekt till högre kapacitetsområden.

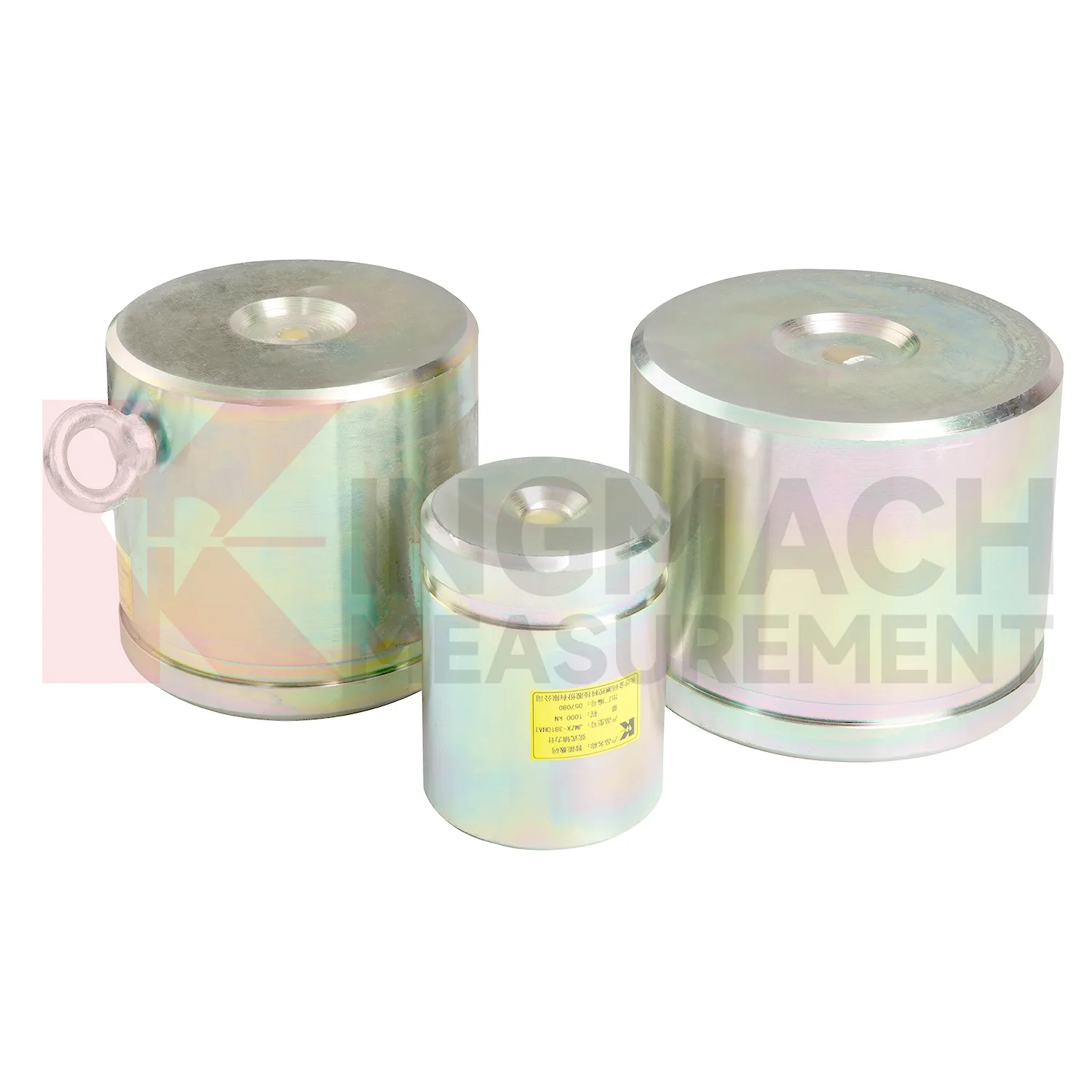

• Axialkraftlastmätare (t.ex. JMZX-38XXHAT ): Ingenjörer optimerar dessa för kabel- och stödövervakning. De fångar förändringar före stress över tid. Denna funktion är avgörande för långtidsprestanda för bro och stödmurar.
• Jordtrycksceller (t.ex. JMZX-50/51XXAT ): Dessa platta celler med stor diameter mäter jord-struktur gränssnittsspänning. Den stora varianten "51" klarar höglastade banvallar och dammapplikationer.

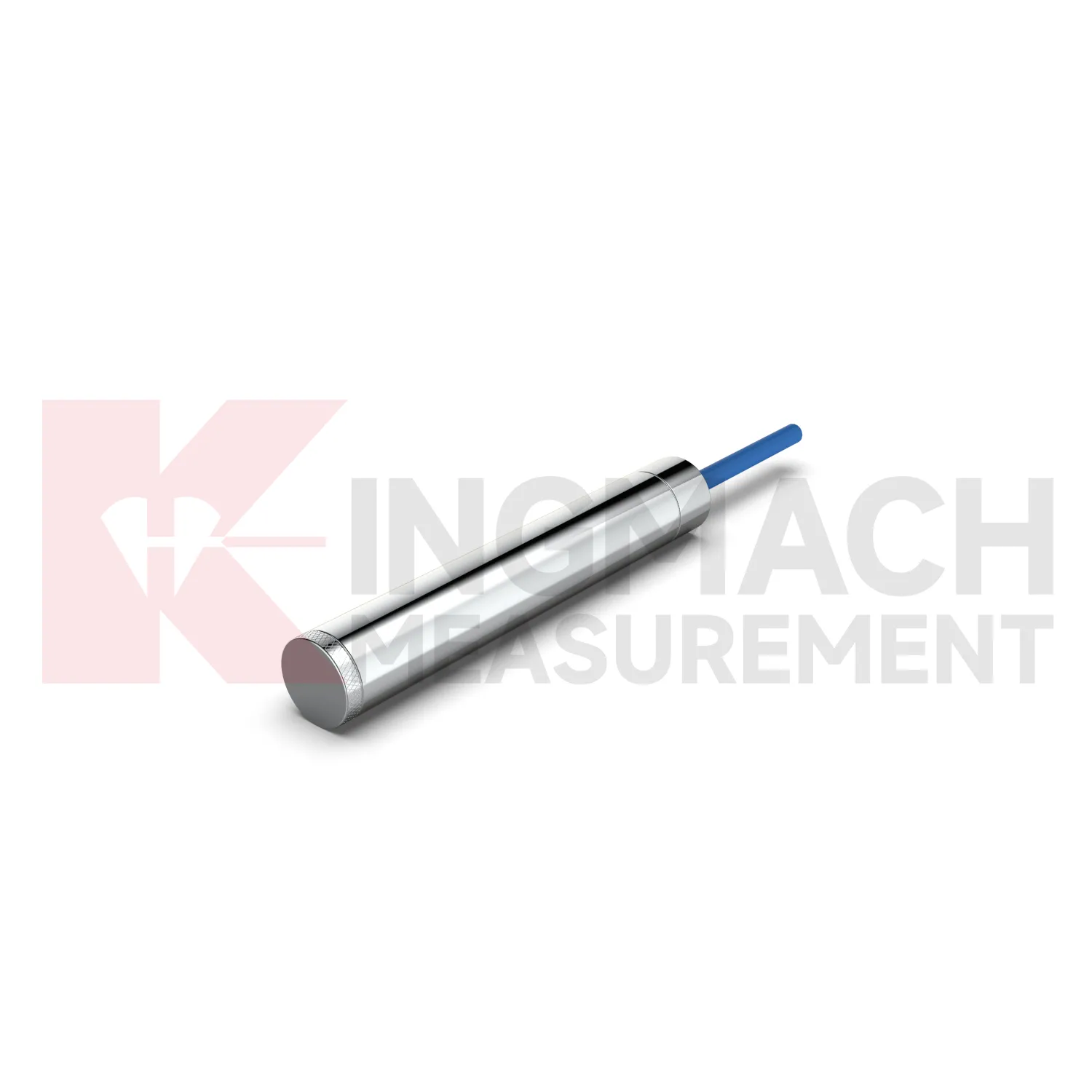

• Piezometrar (t.ex. JMZX-55XXHAT ): Ingenjörer väljer dessa när "belastningen" är vattentrycket. Smarta vibrerande trådtyper hanterar långtidsövervakning av grundvatten och portryck.

Beslutsfaktor 3: Kapacitet, noggrannhet och fällan av överspecifikation

Adressera kapaciteten noggrant för att undvika det vanliga upphandlingsmisstaget med överspecifikationer. Många lag köper baserat på maximal kapacitet snarare än den faktiska räckvidden. Till exempel, att placera en 5 000 kN-cell i en 400 kN-applikation tvingar den att arbeta inom de lägsta 8 % av sitt område. Upplösning och repeterbarhet försämras kraftigt vid extrema avstånd. Som en allmän regel, välj en cell där den förväntade driftsbelastningen ligger mellan 40 % och 80 % av dess nominella kapacitet.

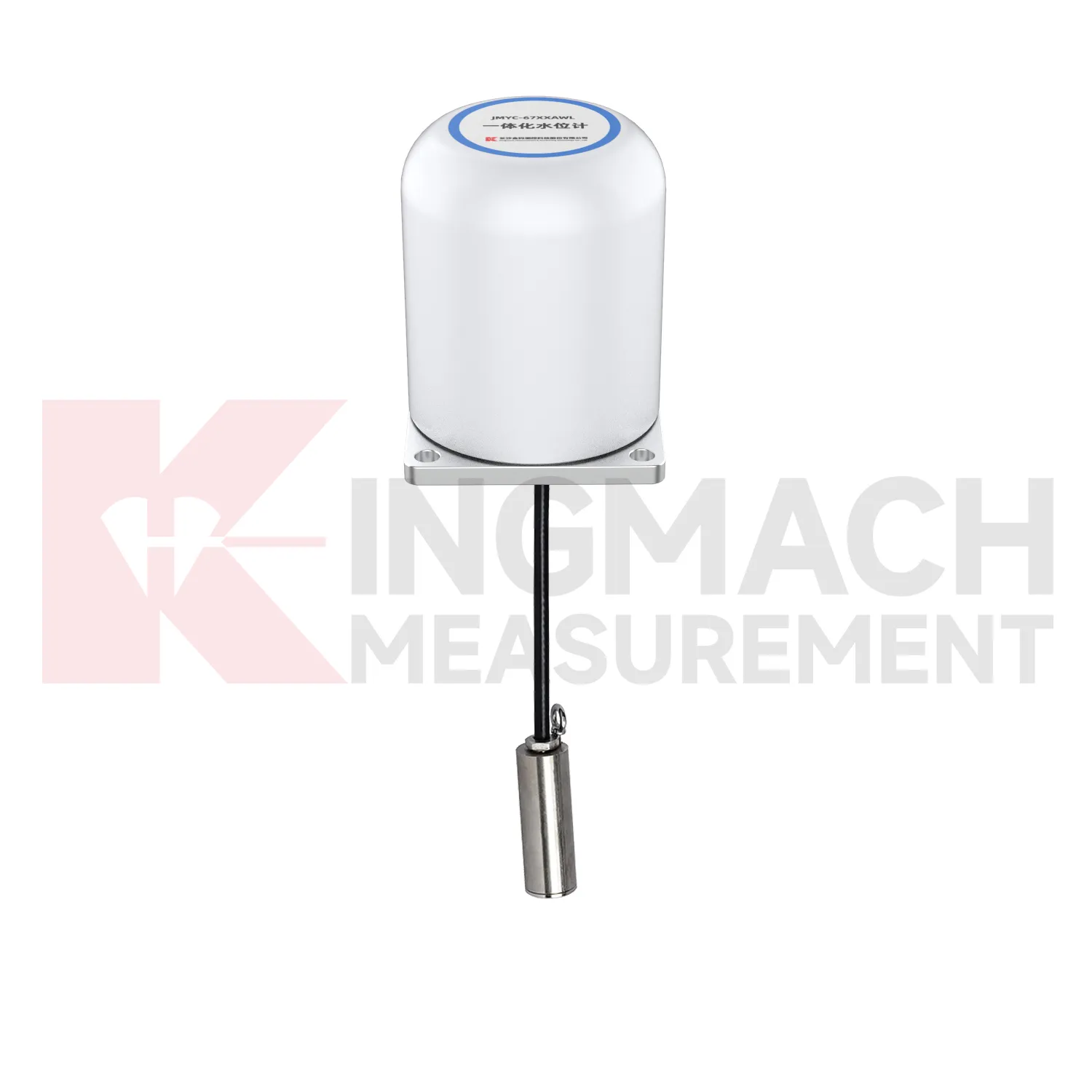

Du måste också förstå noggrannhetsklasser. Laboratorienoggrannheten skiljer sig drastiskt från installerad noggrannhet. Temperatureffekter, excentrisk belastning och kabellängd förändrar fältprestandan. Celler med bred räckvidd, som JMYC-67XXAWL differenstryckmätare , erbjuder flexibilitet. Du måste utvärdera när de sparar kostnader jämfört med när de offrar upplösning. Slutligen, överväg långsiktig stabilitet. Vibrerande trådsensorer visar utmärkt kryp- och nolldriftbeteende under fleråriga övervakningsprogram. De överträffar i allmänhet typer av resistiva töjningsgivare i dessa scenarier.

Beslutsfaktor 4: Konventionell vs. Smart Sensing

Du måste bestämma när underrättelsetjänsten ombord är viktig. Konventionella sensorer för vibrerande tråd matar ut en frekvenssignal. De kräver en extern avläsning eller datalogger. De erbjuder den lägsta enhetskostnaden, hög tillförlitlighet och årtionden av beprövad prestanda.

Omvänt innehåller smarta (HAT) sensorer en inbyggd mikroprocessor. Denna processor hanterar signalkonditionering, temperaturkompensation och digital RS-485/SDI-12-utgång. Denna intelligens eliminerar brus över långa kabeldragningar på stora anläggningar. Du bör välja smarta sensorer för stora arrayer med 20 eller fler instrument. De utmärker sig också i avlägsna platser eller projekt som kräver direkt integration med SCADA- eller IoT-dataplattformar. Konventionella sensorer förblir tillräckliga för manuella avläsningsprogram eller små antal platser. Överväg den totala ägandekostnaden noggrant. Smarta sensorer kostar mer i förväg, men de minskar antalet dataloggerkanaler, ledningskomplexitet och underhållsbesök under en typisk 5-årig övervakningsperiod.

Beslutsfaktor 5: Systemintegration

Lastcellen är inte hela systemet. Enbart en lastcell producerar data, men ett övervakningssystem ger insikt. Du måste samspecificera avläsningar, dataloggrar, visualiseringsprogram och larmtrösklar.

Se först till signalkompatibilitet. Utdatatypen måste perfekt matcha datainsamlingssystemet. Kabelöverväganden är lika viktiga. Utvärdera kabellängden mot potentiell signalförsämring. Använd armerad instrumenteringskabel för underjordiska eller undervattenskörningar. Tänk på visualisering och varningsmekanismer. Automatiserade instrumentpaneler förvandlar rålastavläsningar till handlingsbar säkerhetsintelligens. Denna intelligens är avgörande för dammövervakning, hantering av grundgropar och brohälsa. Leta efter projektspecifika lösningspaket som är skräddarsydda för din infrastrukturtyp.

En praktisk urvalschecklista

Vanliga urvalsmisstag (och hur man undviker dem)

1. Fel branschfokus: Att specificera industriella lastceller för geotekniska applikationer är farligt. De har fel formfaktor, otillräckliga skyddsklassificeringar och saknar långsiktig stabilitetsdata.

2. Ignorera installationsmetodik: En ihålig cell kräver perfekt axiell inriktning. En oerfaren besättning kan orsaka excentriska belastningsfel som förstör data under hela övervakningens livslängd.

3. Köpa på enhetspris: Att köpa strikt baserat på priset per sensor samtidigt som man ignorerar den totala instrumenteringssystemets kostnad leder till budgetöverskridanden.

4. Eftertanke datainsamling: Att behandla datainsamlingssystemet som en eftertanke skapar enorma kompatibilitetsluckor.

5. Försummar underhåll: Att misslyckas med att planera för omkalibrering eller byte av sensorer i 10–20+-åriga program för dammsäkerhetsövervakning äventyrar den långsiktiga säkerheten.

Rätt sensor, rätt projekt, rätt partner

Att välja rätt sensor säkerställer framgången för ditt projekt. Du måste definiera din mätmiljö, matcha kraftkonfigurationen, optimera kapacitetsområdet, välja rätt intelligensnivå och planera din systemintegration noggrant. Komplexa projekt drar stor nytta av tidig teknisk dialog snarare än enkla databladsjämförelser.

Kingmachs tekniska team tillhandahåller gratis granskning av projektkrav. Skicka in dina projektparametrar och få en rekommenderad sensorspecifikation inom 48 timmar.→ [Få en gratis teknisk rekommendation]

Denna kostnadsfria konsultation hjälper till att säkerställa ett optimalt instrumentval. Du kan utforska våra relevanta projektfallsstudier för att fördjupa ditt engagemang. Bläddra i vårt omfattande Lastcell för att hitta det exakta instrumentet för dina behov. Vi tillhandahåller robust långsiktig support och kalibreringstjänster för att skydda din infrastruktur.
