Töjningsmätare tillämpningar i konstruktion: Viktiga fördelar förklaras

Varje större strukturellt fel i modern konstruktion delar en gemensam varningsskylt - en som kom tyst, veckor eller månader innan betong sprack eller stål knäckte. Den varningen var en förändring i belastningen: en osynlig deformation som ackumuleras i materialet under belastning. Problemet var inte att strukturen misslyckades med att kommunicera. Problemet var att ingen lyssnade.

Töjningsmätare ändrar på det. De är inte passiva instrument. De är byggbranschens system för tidig varning – sensorer som omvandlar osynlig mekanisk påfrestning till mätbar, handlingsbar data. Ingenjörer som distribuerar dem samlar inte bara in siffror. De utökar sin förmåga att se inuti en struktur som, när den väl är byggd, blir ogenomskinlig för alla andra inspektionsmetoder.

Den här artikeln förklarar var töjningsmätare används i konstruktionen, vilka specifika fördelar de ger projektteam och tillgångsägare och hur man väljer rätt typ för en given applikation.

Vad gör en töjningsmätare egentligen?

Innan du granskar ansökningarna hjälper det att vara tydlig med vad töjning är - och varför det är viktigt att mäta det.

Alla strukturer upplever mindre deformationer när de utsätts för vikt. En lastbil som korsar en brobalk får balken att böjas nedåt. En byggnadskonstruktion resulterar i att en betongpåle utsätts för kompression. En stödmur böjer sig eftersom schaktarbeten sker på dess motsatta sida. Forskare definierar töjning som den deformation som uppstår i material, som de mäter genom microstrain (με) för att studera dolda rörelser som människor inte kan observera.

En töjningsmätare upptäcker dessa förändringar och omvandlar dem till en elektrisk signal. En töjningsmätare fungerar som ett mätverktyg som kontinuerligt spårar strukturella rörelser genom att detektera både förlängning och kompression med en precision av en mikrotöjning.

Den mest använda typen inom civil och geoteknisk konstruktion är vibrationstråd (VW) töjningsmätare . Dess funktionsprincip är elegant. En spänd ståltråd inuti sensorn vibrerar med en naturlig frekvens. När den omgivande strukturen deformeras ändras trådens spänning och dess resonansfrekvens skiftar. Denna frekvensförskjutning översätts direkt till en töjningsavläsning. Eftersom frekvensen är immun mot kabelresistansdrift och spänningsvariationer, bibehåller VW-mätare noggrannhet över kabeldragningar som överstiger 1 000 meter och mätperioder som sträcker sig över decennier – två tillstånd som rutinmässigt diskvalificerar resistiva foliemätare för permanent infrastrukturövervakning.

Med den grunden etablerad är det här dessa sensorer gör sitt viktigaste arbete.

Där töjningsmätare används i konstruktion – sex kritiska tillämpningar

1. Broar och förhöjda strukturer

Ytmonterade och ytsvetsade töjningsmätare på brobalkar, däckplattor och lagerzoner spårar belastningsrespons, termisk cykling och långvarig krypning. För åldrande broar som står inför ökade trafikbelastningar eller seismisk eftermontering, informerar dessa data lastklassningsbeslut med faktiska strukturella bevis snarare än konservativa tekniska antaganden. Den identifierar också sektioner som upplever avvikande belastningskoncentrationer - den första indikatorn på lokaliserad trötthetsskada.

2. Betonggjutningar och masskonstruktioner

Ingjutningstöjningsmätare gjuts direkt i färsk betong under konstruktionen. De övervakar härdningsspänningar, termiska gradienter i massbetong och långvarig sättning - alla processer som är helt otillgängliga efter att gjutningen är klar. Vid dammkonstruktion, tjocka brofästen och stora grundplattor kan interna termiska gradienter under hydratisering generera dragspänningar som spricker betong från insidan. Inbyggda mätare upptäcker dessa förhållanden i realtid, vilket gör det möjligt för entreprenörer att justera härdningsprocedurerna innan skadan uppstår. Detta gör inbäddningsövervakning till ett kvalitetskontrollverktyg under konstruktionen, inte bara ett inspektionsverktyg efter det.

3. Djupa fundament och pålsystem

Armeringstöjningsmätare installeras i linje med förstärkningsstänger under monteringen av pålburen och gjuts sedan in i pålen. De mäter den faktiska lastöverföringen från pålhuvudet till de bärande lagren nedan - data som annars är omöjliga att få fram efter att pålen har betongats. Detta validerar direkt de geotekniska konstruktionsantaganden som gjorts under projektets grundkonstruktionsfas. För höghus, bropelare och alla strukturer där fundamentets prestanda är avgörande, stänger detta verifieringssteg gapet mellan vad modellen förutspådde och vad marken faktiskt levererar.

4. Stödmurar och schaktstöd

Stadsområden står inför sina farligaste övervakningsutmaningar under djupgrävningsarbeten. Töjningsmätare på soldathögar, spontar och fästankare ger kontinuerliga avläsningar genom hela utgrävningssekvensen. De identifierar förändringar i marktryck och byggnadsrörelse innan några fysiska förändringar blir uppenbara. Uppgifterna hjälper byggteam att fastställa nödvändiga skyddsåtgärder samtidigt som de bestämmer hur snabbt de ska gräva och när de ska installera stödjande konstruktioner på tunnelbanebyggnadsplatser och källargrävningsplatser bredvid befintliga byggnader.

5. Tunnlar och underjordiska arbeten

Mätare monterade på tunnelbeklädnader och bergbultar upptäcker överbelastningsinducerad konvergens - den gradvisa minskningen av tunneldiametern orsakad av marktrycket över tiden. De löser förändringar på millimeterskalan, vilket gör dem kapabla att identifiera utvecklande instabilitet långt innan tillståndet blir uppenbart för inspektörerna. I mjukmarkstunneldrivning genom tätorter, där ytsättning måste hållas inom millimetertoleranser, är denna upplösning ingen teknisk förfining. Det är ett säkerhetskrav.

6. Vindtorn och höga konstruktioner

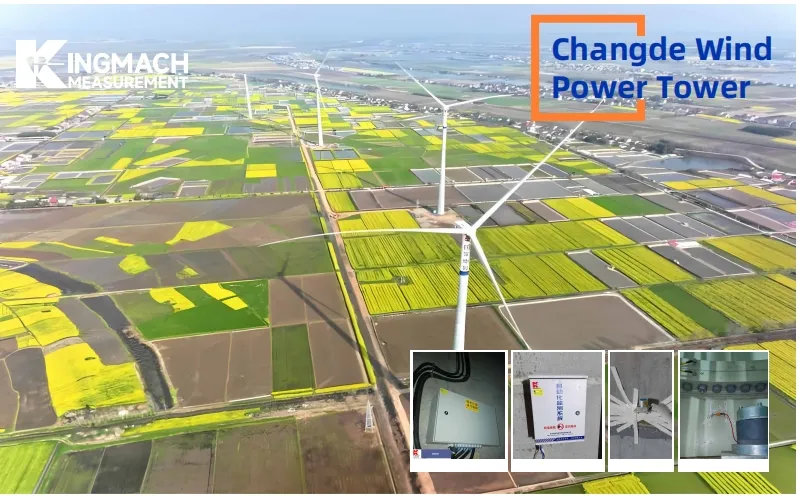

Ytsvetsade töjningsmätare på vindkraftstorns flänsar och bassektioner övervakar utmattningsackumulering under den cykliska belastningen som dominerar ett vindtorns livslängd. Varje rotation av rotorn applicerar en liten spänningscykel på tornet. Under tjugo år uppgår dessa cykler till miljarder. Töjningsdata gör det möjligt för förare att beräkna återstående utmattningslivslängd med precision – att gå från inspektionsscheman med fasta intervall till tillståndsbaserade underhållsprogram som är både säkrare och mer kostnadseffektiva.

Sex viktiga fördelar med töjningsmätareövervakning i byggprojekt

Att förstå applikationerna är användbart. Att förstå varför dessa applikationer motiverar investeringen är det som gör det möjligt för projektteam att göra ärendet internt och till kunderna. Det här är de sex fördelarna som betyder mest.

Fördel 1: Tidig upptäckt av strukturell nöd

Töjningsmätare upptäcker onormala belastningsmönster veckor eller månader innan makroskopiska symtom - sprickbildning, nedböjning, sättning - blir synliga. Denna ledtid omvandlar nödsituationer till planerade insatser. Den ekonomiska skillnaden mellan en kontrollerad reparation och en oplanerad strukturell stängning är vanligtvis en storleksordning. Säkerhetsskillnaden är absolut. Tidig upptäckt sparar inte bara pengar. Det köper tid för ingenjörer att fatta välgrundade beslut snarare än reaktiva.

Fördel 2: Validering av tekniska konstruktionsantaganden

Ingen strukturell modell är en perfekt kopia av verkligheten. Markbeteende, lastfördelning, anslutningsprestanda och materialvariabilitet introducerar alla gap mellan vad designberäkningar förutsäger och vad en struktur faktiskt upplever. Töjningsmätardata från verkliga belastningar ger feedback som stänger dessa luckor. Denna validering är särskilt värdefull för förstklassiga projekt, komplexa markförhållanden eller innovativa strukturella geometrier - exakt de situationer där designosäkerheten är störst och kostnaden för att ha fel är störst.

Fördel 3: Kontinuerlig realtidsdata över hela tillgångens livscykel

Regelbunden manuell inspektion ger en ögonblicksbild. En nätverksuppsättning av töjningsmätare ger en kontinuerlig film. Anslutna till dataloggrar och visualiseringsplattformar levererar mätare 24/7 avläsningar med konfigurerbara larmtrösklar. Projektägare kan övervaka strukturell hälsa från vilken plats som helst, vilket är en betydande operativ fördel för internationella tillgångsägare som hanterar infrastruktur över flera geografiska områden. Fjärrövervakning minskar också frekvensen av kostsamma expertbesök på plats – en direkt besparing på stora, geografiskt spridda projekt.

Fördel 4: Stöd för regelefterlevnad och säkerhetsrapportering

Tillsynsmyndigheter i många jurisdiktioner kräver nu dokumenterad strukturell övervakning som ett villkor för driftlicenser för dammar, större broar och höghusfundament. Töjningsmätsystem producerar tidsstämplade, kalibrerade dataposter som uppfyller dessa krav. De tillhandahåller också den bevisupptagning som behövs för incidentutredning, försäkringskrav och ansvarsbedömningar. För projektägare som arbetar i flera regulatoriska miljöer förenklar ett konsekvent övervakningsprotokoll byggt på internationellt kalibrerade sensorer efterlevnaden avsevärt.

Fördel 5: Förlängd tillgångslivslängd genom datadrivet underhåll

Strukturer som underhålls enligt faktiska tillståndsdata snarare än fasta tidsintervall undviker två symmetriska fel: för tidig pensionering (avveckling av en struktur som fortfarande har flera år av säker livslängd kvar) och försenad intervention (fortsätter att driva en struktur efter den punkt där underhåll kostar mer än utbyte). Sensorinformerade underhållsstrategier har konsekvent förlängt infrastrukturens livslängd med år eller decennier på stora infrastrukturprogram över hela världen. Avkastningen på sensorinvesteringen förenas under tillgångens livslängd.

Förmån 6: Minskad försäkrings- och ansvarsexponering

Denna förmån får mindre uppmärksamhet i teknisk litteratur än den förtjänar. Dokumenterade strukturövervakningsprogram erkänns alltmer av projektförsäkringsgivare, koncessionsfinansiärer och kreditvärderingsinstitut för infrastrukturobligationer som bevis på aktiv riskhantering. Detta erkännande har mätbara effekter: minskade försäkringspremier, gynnsammare lånevillkor och starkare investerares förtroende för långsiktiga infrastrukturkoncessioner. För projektutvecklare är sensorsystemet inte bara ett tekniskt verktyg. Det är ett instrument för finansiell styrning.

Att välja rätt töjningsmätare för ditt byggprojekt

Att välja rätt mätartyp följer två frågor: När kommer den att installeras i förhållande till konstruktionen? Vilket material och vilket strukturelement övervakar den?

Projektscenario	Rekommenderad mätartyp	Nyckelorsak
Ny betonggjutning (fundament, dammar, plattor)	Inbyggd VW töjningsmätare	Installerad före hällning; ingen tillgång efter
Befintlig betong eller konstruktionsvirke	Ytmonterad VW-töjningsmätare	Bultad eller limmad utan strukturella ingrepp

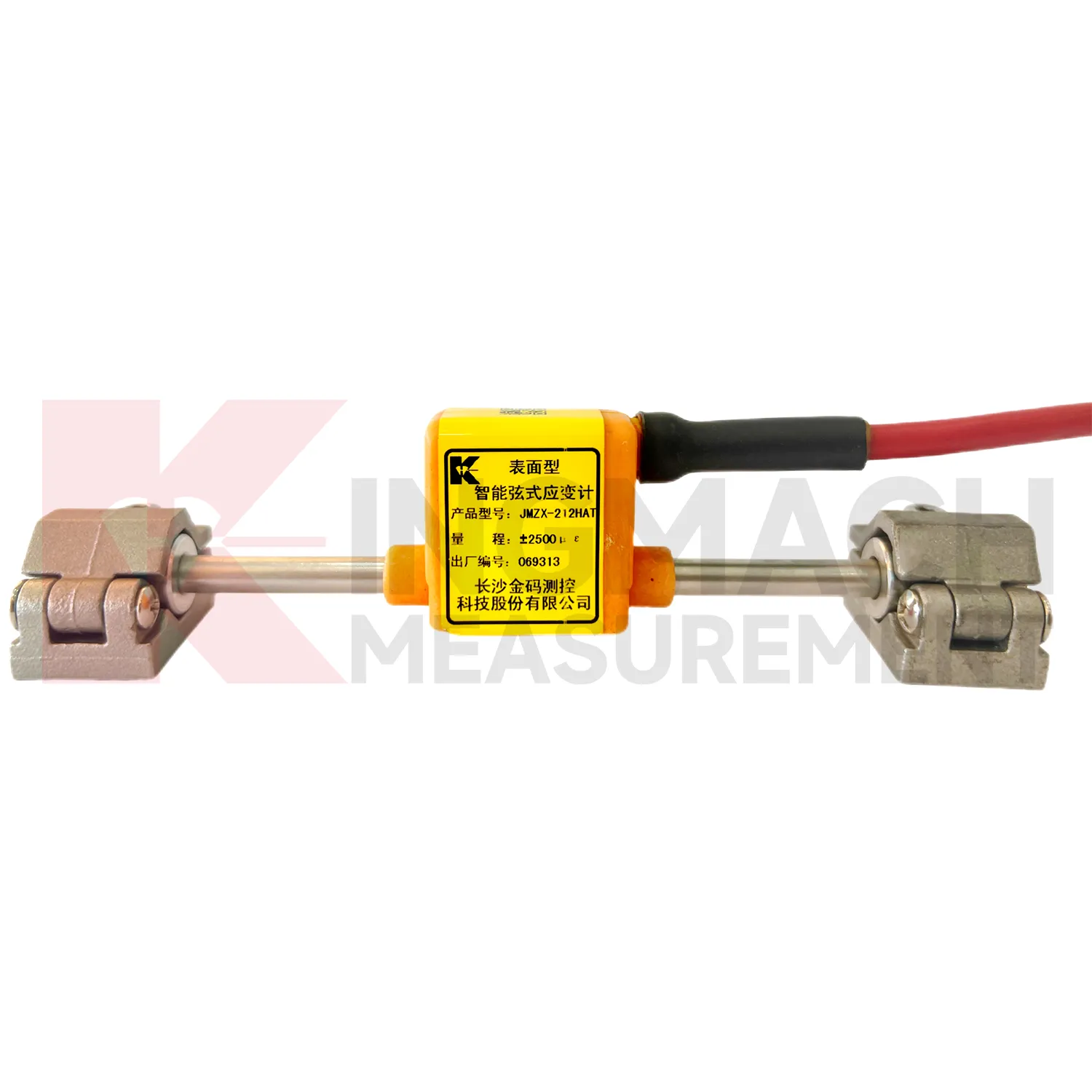

Stålbalkar, brobalkar, tornflänsar	Ytsvetsad VW-töjningsmätare	Svetsad bindning tål vibrationer och cykliska belastningar
Armeringsjärn och pålarmeringsövervakning	Armeringsjärns töjningsmätare	Mäter axiell belastning direkt inuti stången

Utöver typval gäller ytterligare två överväganden för de flesta internationella projekt. För det första, smarta och digitala utgångsvarianter – modeller med RS-485-utgång och inbyggd temperaturkompensation – integreras direkt med IoT-dataloggrar och centraliserade övervakningsplattformar. Många anbudsspecifikationer för infrastruktur kräver nu uttryckligen digitala sensorutgångar, särskilt på smarta städer och större transportprojekt. För det andra är fabrikskalibreringscertifikat väsentliga för regelefterlevnad och försäkringsdokumentation. Köpare bör bekräfta kalibreringsspårbarhet före upphandling, särskilt när de köper sensorer över gränserna.

För ingenjörer som specificerar töjningsgivare för infrastrukturprojekt, Kingmachs sortiment av vibrerande trådtöjningsmätare täcker konfigurationer av yt-, inbäddnings-, svetsade och armeringsjärnstöjningsmätare — med smarta digitala utgångsalternativ designade för integration med moderna övervakningssystem.

Slutsats

En struktur under belastning kommunicerar alltid. Den kommunicerar genom mikrodeformationer som ingen inspektörs öga kan upptäcka och ingen visuell undersökning kan kvantifiera. Töjningsmätare är instrumenten som gör den kommunikationen begriplig – översätter mekanisk stress till den data som ingenjörer och tillgångsägare behöver för att fatta sunda beslut.

Fördelarna sträcker sig långt utanför instrumenteringsrummet. Tidig upptäckt räddar liv och budgetar. Designvalidering förbättrar kvaliteten på framtida projekt. Kontinuerlig övervakning möjliggör fjärrövervakning i alla skala. Regelefterlevnad blir dokumenterbar snarare än förutsatt. Underhåll förlänger tillgångens livslängd. Och finansiell riskhantering förbättras på sätt som är synliga för både försäkringsgivare och investerare.

Rätt sensor, korrekt specificerad och korrekt installerad, registrerar inte bara vad en struktur gör. Det ger varje intressent – ​​ingenjör, ägare, tillsynsmyndighet och försäkringsgivare – förtroendet att veta att strukturen beter sig som den ska, och den varning de behöver när den inte är det.

Om du specificerar sensorer för ett kommande projekt, kontakta Kingmachs tekniska team med dina projektparametrar för en sensorvalsrekommendation skräddarsydd för din strukturella typ, installationsförhållanden och övervakningsmål.

FAQ

1. Vilka typer av töjningsmätare används oftast inom anläggningsbyggande?

Vibrerande trådtöjningsgivare (VW) är det dominerande valet för permanenta civila och geotekniska övervakningsapplikationer. De finns i ytmonterings-, inbäddnings-, ytsvetsade och armeringsjärns töjningsmätarekonfigurationer för att passa olika strukturella element och installationsförhållanden. Deras frekvens-utgångsprincip ger stabila, långsiktiga avläsningar som resistiva foliemätare inte kan upprätthålla tillförlitligt under fleråriga övervakningsprogram.

2. Hur länge håller inbäddade töjningsgivare inuti betongkonstruktioner?

Högkvalitativa VW-inbäddningsmätare är designade för en livslängd som överstiger 25 till 30 år när de är korrekt installerade och skyddade med lämplig kabeldragning. Många damm- och broövervakningsinstallationer har producerat konsekventa data i över två decennier. Långtidsprestanda beror på installationskvalitet, kabelskydd och avkänningselementets kalibreringsstabilitet - alla faktorer som bör bekräftas med tillverkaren före upphandling.

3. Kan töjningsmätare fungera i nedsänkta eller helt vattendränkta förhållanden?

Ja. De flesta VW-töjningsmätare av civil klass har IP68 vattentäta klassificeringar och är speciellt designade för nedsänkt drift i marina miljöer, vattenkvarhållande strukturer och mättade markförhållanden. De inbäddningsmodeller som används vid övervakning av damm- och kustfundament fungerar rutinmässigt under grundvattenytan eller i kroppen av vattenkvarhållande strukturer under hela sin designlivslängd.

4. Vad är skillnaden mellan en ytmonterad och en inbäddningstöjningsmätare?

En ytmonterad mätare installeras på utsidan av en befintlig struktur - limmad med epoxi eller bultad genom konsoler - efter att konstruktionen är klar. Den mäter töjningen på den strukturella ytan. En ingjutningsmätare gjuts direkt i ny betong under konstruktionen och mäter töjningen i konstruktionselementets kropp. Inbäddningsmätare ger data om det interna spänningstillståndet hos massbetong, som ytinstrument inte kan komma åt, och de förblir på plats permanent som en del av strukturen.

5. Hur integreras töjningsmätare med moderna strukturella hälsoövervakningsplattformar?

Smarta VW-töjningsmätare med digital RS-485-utgång ansluter direkt till kompatibla dataloggrar, som överför avläsningar till molnbaserade eller lokala övervakningsplattformar via mobilnät, satellit eller trådbundna nätverk. Dessa plattformar visar belastningsdata i realtid, tillämpar varningströsklar och genererar automatiska rapporter för efterlevnads- och underhållsteam. Integrationen kräver kompatibel datalogger-hårdvara och nätverksanslutning på övervakningsplatsen – båda bör specificeras tillsammans med sensorvalet i projektplaneringsstadiet.
