Kingmach vattennivåsensorer för damövervakning

Varför vattennivåövervakning är viktig för dammsäkerhet

Vattennivån är en av driftsvariablerna bakom reservoarschemaläggning, översvämningskontroll, läckagegranskning och varningsbeslut. Den kan beskriva den hydrauliska belastningen på konstruktionen, indikera om ett avlastningsrör beter sig som förväntat och hjälpa till att tolka grundvatten eller interna tryckförändringar när det avläses med andra instrument.

Den användbara utgången är en jämförbar tidsserie snarare än ett isolerat tal. Ingenjörer kan jämföra nederbörd, reservoarbyte, dräneringsrespons och interna förhållanden över tid när datum, provtagningsintervall och underhållshistorik behålls med mätdata. Detta är grunden för att avgöra om en förändring behöver utredas eller är förenlig med platsens normala bemötande.

Huvudtyper av vattennivågivare för dammövervakning

Sensorn ska matcha mätpunkten. En nedsänkt trycksensor kan passa ett inbäddat observationsrör eller tryckavlastningsrör, medan radar- eller ultraljudsmätning kan undvika kontakt med en öppen vattenyta. Flytsystem, bubblare och manuella personalmätare förblir relevanta där platsförhållandena eller valideringsmetoden gör dem praktiska.

Manuella personalmätare förtjänar en plats i övervakningsplanen. De ger en synlig, strömfri referens för idrifttagning, periodiska kontroller och undersökningar efter händelsen. Definiera datum, säker åtkomstväg, inspektionsintervall och tidsstämplat postformat så att dessa avläsningar kan validera, snarare än förvirra, den digitala dataströmmen.

Hur differenstryckvattennivågivare fungerar

En hydrostatisk sensor omvandlar vattentrycket vid avkänningspunkten till ett nivåvärde. När vattenpelaren ovanför sensorn ökar ökar trycket. För ett nedsänkt diafragma kan förhållandet uttryckas som Delta P = rho gh, så den rapporterade nivån beror på vätskedensitet, sensorhöjd och en stabil atmosfärisk referens.

För utomhusapplikationer kan en ventilerad kabel eller internt luftrör referera till atmosfärstrycket. Det minskar risken att behandla barometrisk förändring som en vattennivåhändelse. Det tar inte bort behovet av fältdisciplin: registrera sensorhöjden och referensdatum vid idrifttagning, håll ventilationsbanan torr och öppen och jämför en stabil avläsning med en övervakad eller manuell referens.

Denna mätmetod är lämplig för många dam- och hydrologipunkter, men den bör inte väljas enbart med etikett. Köparen måste kontrollera rörets geometri, förväntade fallhöjd, sedimentrisk, kabelväg, underhållsåtkomst och dataarkitektur innan han bekräftar en tryckbaserad strategi.

Noggrannhet, upplösning och räckvidd: vad köpare ska jämföra

Upplösning är det minsta steg som en enhet kan upptäcka eller visa. Noggrannhet beskriver hur nära det rapporterade värdet är det verkliga värdet under definierade förhållanden. Ett fint visningssteg garanterar inte i sig att en varningströskel eller långsiktig trend är tillförlitlig; installationsoffset, temperaturrespons, kalibrering och stabiliteten för referenspunkten har också betydelse.

Välj intervall mot den maximala trovärdiga vattenpelaren, inte bara den normala driftnivån. Granska översvämningsnivån, rörhöjden, förväntade tryckavvikelser och konsekvensen av överbelastning. Anbudsförfrågan bör också ange det tekniska syftet med avläsningen, eftersom acceptanskriterierna för reservoarrapportering, trendövervakning och larmsvar kan skilja sig åt.

JMYC-67XXAWL och JMYC-67XXAD: val av dataarkitektur

För avlägsna reservoarer, hydrologi eller oövervakade dampunkter, Kingmach JMYC-67XXAWL kombinerar en differenstryckssensor, inbyggd 4G DTU och internt batteri. Dess 10 m, 20 m och 30 m modeller kan förenkla användningen där en skyddad kabeldragning och lokal strömförsörjning är svåra att tillhandahålla. Dess lämplighet beror fortfarande på mobiltäckning, planerat provtagningsintervall, installationsåtkomst och en realistisk batteriserviceplan.

Kingmach JMYC-67XXAD tar den trådbundna integrationsvägen. Dess RS485-gränssnitt och DC 9-24 V strömbehov gör det lämpligt där en logger, strömförsörjning, skyddad kabeldragning och anskaffningsarkitektur redan har designats. Dess 10 m, 20 m och 30 m varianter bör väljas av den maximala förväntade höjden snarare än den normala vattennivån enbart.

Skillnaden i specifikation bör driva ett tekniskt beslut. AWL-modellen rapporterar 1 mm upplösning och +/-0,1 % FS-noggrannhet med batteridriven 4G-överföring; AD-modellen rapporterar 0,1 mm upplösning och 0,2 % FS-noggrannhet med RS485-integration. Jämför dessa siffror med hela mätkedjan, inklusive referenskontroll, installationsfel, larmändamål och underhållsbegränsningar, istället för att välja ett nummer.

Installationsfaktorer som påverkar verklig noggrannhet

En korrekt specificerad sensor kan fortfarande ge dåliga projektdata när installationen är svag. Använd stabil montering, en dokumenterad vertikal referens, skyddad kabeldragning, ren åtkomst till röret eller röret och en registrerad nollpunkt eller förskjutning. Dokumentera upphängningsarrangemanget och sensorpositionen i ett avlastningsrör eller inbäddat vattennivårör så att framtida operatörer kan tolka förändringar efter underhåll eller byte.

Sediment, bioförorening, turbulens, instängd luft, kabelspänningar, blixtnedslag och vattenslag kan alla påverka en mätning. Trycksensorinstallationer behöver torra, öppna ventilationsvägar. Batteridrivna stationer behöver sina kommunikationsförsök och provtagningsschemat bedöms mot livslängden. RS485-nätverk behöver en definierad plan för skärmning, jordning, överspänningsskydd och idrifttagningskontroller.

Damövervakning arbetsflöde och verifierade applikationslänkar

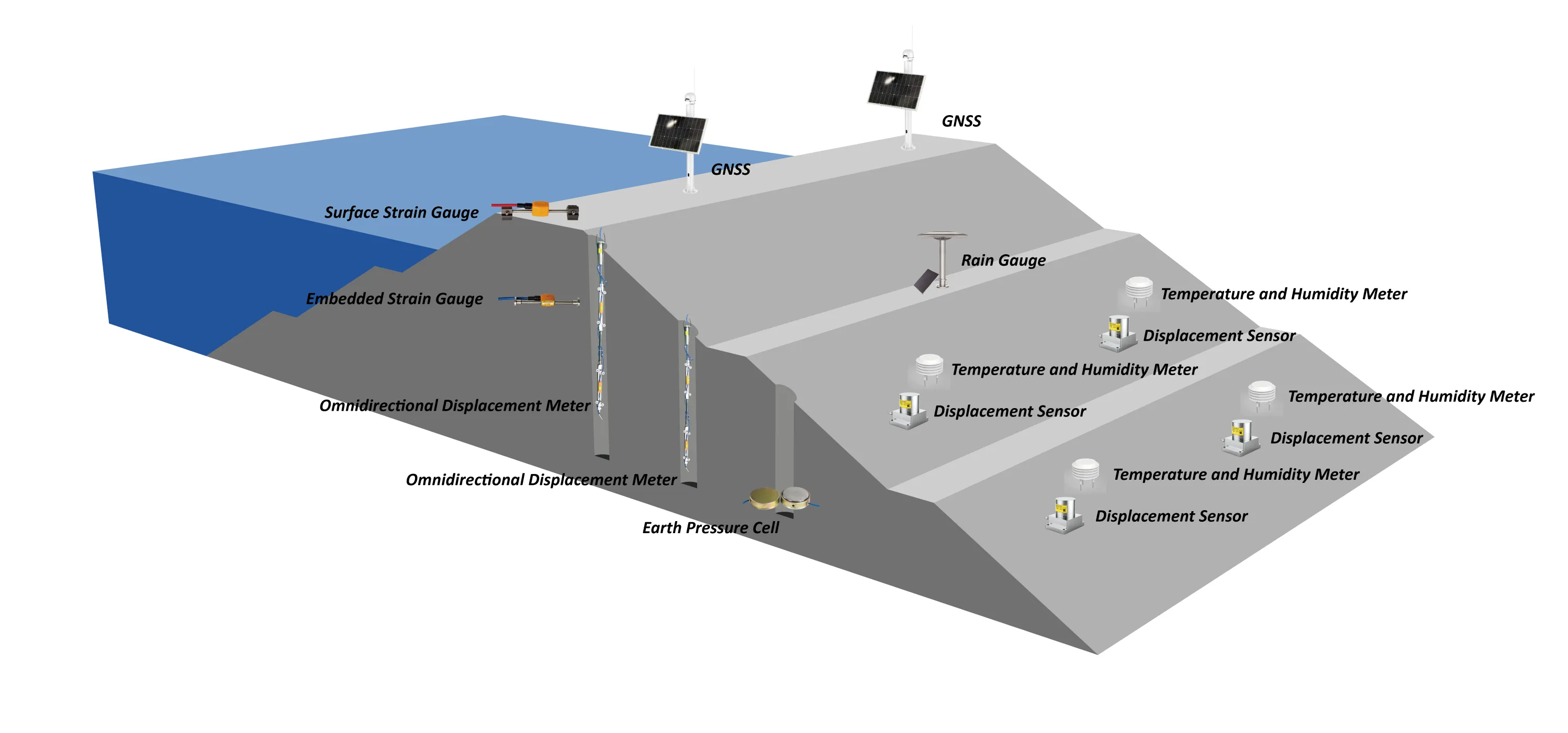

Ett dammövervakningssystem kombinerar normalt mer än en sensorutgång. Vattennivåkanalen blir mer användbar när den granskas med läckage, sättning, förskjutning, lutning, nederbörd och driftrekord. Kingmachs lösning för damövervakning beskriver detta tillvägagångssätt på systemnivå över observationer av struktur, läckage, hydrologisk, miljö och last.

För datasökvägen, definiera var data samlas in, överförs, granskas och bevaras innan du väljer en sensor. En fjärrpunkt kan kräva en integrerad 4G-enhet; en trådbunden webbplats kan kräva en kanalplan, datalogger, skyddskablar och en granskningsplattform. Den tillgängliga avläsningar och dataloggare och övervakningsprogramvara tillhandahålla relevanta interna referenspunkter för diskussionen om anbudsförfrågan.

Inget platsspecifikt fall för dammprestanda har lagts till i denna artikel eftersom det medföljande materialet inte verifierar ett för dessa två vattennivåmodeller. En projektförfrågan bör istället tillhandahålla platsritning, mätändamål, instrumentlista och acceptanskriterier så att konfigurationen kan granskas mot den faktiska installationen.

Urvalschecklista för inköps- och ingenjörsteam

Mätpunkt

• Definiera om punkten är en reservoaryta, inbäddat rör, tryckavlastningsrörsutlopp, grundvattenborrhål, stillbildsbrunn eller hydrologistation.
• Bekräfta maximalt trovärdigt tryck, referenshöjd, åtkomstbegränsningar och erforderligt avstånd.

Tekniskt system

• Ställ in noggrannhet och rapporteringsmål för trendgranskning, larmhantering eller driftsrapportering.
• Välj 4G-batteridrift för fjärranslutna punkter eller RS485 för ett trådbundet insamlingsnätverk.
• Specificera montering, rörgeometri, kabeldragning, ventilationsskydd, jordning, överspänningsskydd och valideringsmetod.

Kommersiellt och leverans

• Begär datablad, kalibreringsdokumentation, kopplingsschema, installationsvägledning, IP-detaljer, förpackningsdetaljer, ledtidsbekräftelse och garantivillkor.

Underhåll och acceptans

• Definiera inspektions- och rengöringsintervaller, tillgång till batteribyte där så är tillämpligt, ventilationskontroller, loggerkontroller och jämförelse med en manuell eller övervakad referens.

Vanliga köpmisstag

Att endast jämföra upplösning är ett vanligt fel. Ett visningssteg på 0,1 mm kan vara användbart, men acceptansen beror också på fullskalig noggrannhet, installationsgeometri, temperaturbeteende, kalibreringsförhållanden och referensens stabilitet. Ställ in den nödvändiga beslutstoleransen först och jämför sedan hela instrumentet och installationsplanen.

Kommunikation avgörs ofta för sent. En 4G-enhet med låg effekt kan minska fältarbete på en avlägsen punkt, men den behöver täckning och en batteriserviceplan. En trådbunden RS485-enhet kan vara lättare att underhålla i ett färdigt förvärvsnätverk, men bara om ström, kabelskydd, jordning och överspänningskontroll redan finns inom räckvidden.

Att ignorera ventilationsunderhåll skapar en annan risk som kan undvikas. En ventilerad referens kan minska barometriska fel, men kondens, blockering eller vatteninträngning kan äventyra avläsningarna. Lägg till manuella referenskontroller efter installation, översvämning, byggaktivitet och sensorbyte så att dataposten förblir försvarbar.
