Kingmach Vibrerande trådsensorer för strukturell hälsoövervakning

Vad en vibrerande trådsensor mäter i SHM

En vibrerande trådsensor omvandlar en mekanisk förändring till en förändring i resonansfrekvensen hos en spänd tråd. En kompatibel avläsning exciterar tråden, känner av svaret och tillämpar kalibreringskoefficienter för att beräkna töjning, tryck, belastning eller annat tekniskt värde. Frekvens är den uppmätta storheten, så normal kabelmotståndsvariation har mindre inverkan på resultatet än vad den kan ha på en lågnivåresistans eller spänningssignal. Kabelkontinuitet, skärmning, fuktskydd och avläsningskompatibilitet spelar fortfarande roll.

För en djupare förklaring av avkänningsmekanismen, granska hur vibrerande trådtöjningsmätare fungerar . Den tekniska fördelen är starkast i långsam, långsiktig övervakning där stabilitet och långa kabelvägar betyder mer än högfrekvent dynamisk respons. En sensor för vibrerande tråd är inte automatiskt det rätta valet för snabba vibrationer, stora globala rörelser eller en geometri som kräver en flexibel, dragtråds-, optisk eller satellitbaserad mätbana.

Terminologikontroll före anbudsförfrågan

Använd inte "vibrerande tråd" som ett generiskt namn för varje frekvensutgång eller digitalt förskjutningsinstrument. Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT och JMDL-32XXAT-modeller använder induktiva frekvensmoduleringsprinciper. JMDL-52XXADT använder två kopplade induktiva spolar, JMLS-22XXADT använder en vajermekanism med motståndsomvandling och digital kommunikation, och JMBD-1050 använder GNSS-positionering. Korrekt terminologi förhindrar felaktiga avläsningskanaler, antaganden om ledningar och kalibreringsprocedurer.

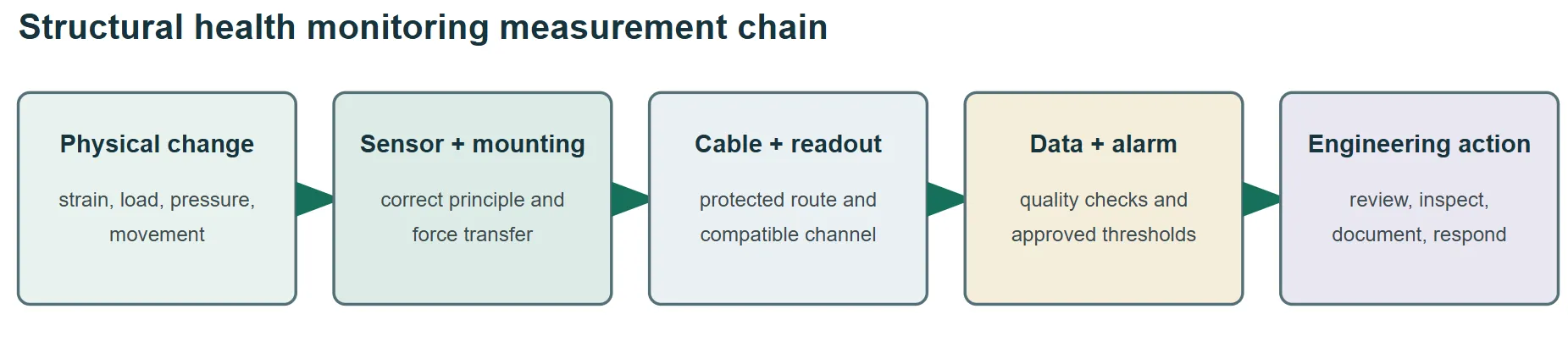

Bygg mätkedjan innan du väljer modell

En sensor är ett lager av ett SHM-system. Mätpunkten, monteringshårdvara, skyddad kabelväg, avläsning eller logger, kommunikationslänk, mjukvara, larmtrösklar och svarsprocedur måste fungera som en kedja. En mycket stabil sensor kan inte korrigera ett instabilt ankare, skadad kabel, inkompatibel kanal, dålig temperaturtolkning eller en larmtröskel som inte har någon teknisk grund.



• Definiera ingenjörsfrågan och den fysiska variabeln innan du väljer en sensorfamilj.
• Bekräfta att räckvidd, upplösning, repeterbarhet, temperaturbeteende och samplingshastighet stödjer larmbeslutet.
• Ange montering, kabelskydd, jordning, överspänningsskydd, avläsningskanaler, kommunikation, datalagring och underhållsåtkomst.
• Tilldela ansvar för baslinjeavläsningar, tröskelgodkännande, larmgranskning, inspektion och datalagring.

Urvalskriterier som hör hemma i offerten

Åtta rörelseövervakningsalternativ och var de passar

Följande åtta alternativ visas i Kingmach's förskjutningsgivarens intervall . De löser olika rörelsefrågor inom SHM, men de är inte åtta versioner av en vibrerande trådsensor. Jämför avkänningsprincipen, mätväg, installationsmetod, effekt och underhållskrav innan du behandlar modeller som substitut.

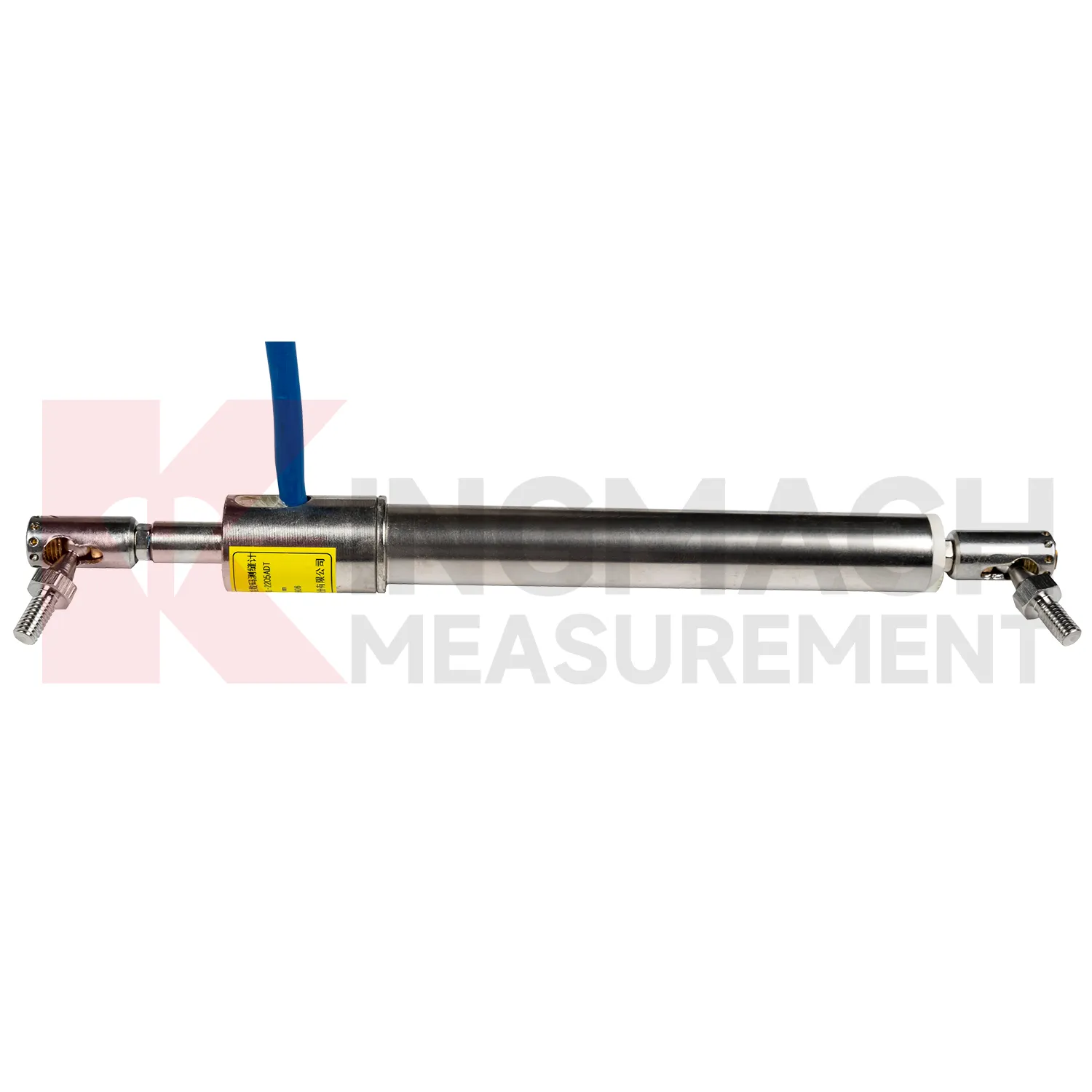

1. Smart sprickmätare: JMDL-22XXAT

Använd JMDL-22XXAT Smart sprickmätare när den tekniska variabeln är förändringen i bredd över en spricka, fog eller expansionsfog. Standardalternativen tillåter köparen att matcha förväntad rörelse snarare än att acceptera en generisk resa. Monteringsgeometrin måste överföra öppningen direkt in i mätaren samtidigt som ankare hålls utanför skadat eller löst material. Nollvärdet ska registreras med temperatur, installationsskick och relevant ritningsreferens.

Egongyan Rail-only Bridge-projektet använde smarta sprickmätare inom ett bredare broövervakningssystem, som visar varför sprickdata bör tolkas med belastning, nedböjning, töjning och miljömätningar. Ett vanligt misstag är att välja det minsta intervallet för skenbar precision utan att tillåta säsongsmässiga rörelser eller installationsförskjutningar. En annan är montering över en oregelbunden spricka utan att definiera rörelseaxeln. Fråga efter exakt räckvidd, noggrannhet, temperaturalternativ, kabellängd, monteringstillbehör, kalibreringsprotokoll och kompatibel avläsning. Definiera vem som får återställa nollan och hur eventuell återställning ska registreras i övervakningshistoriken.

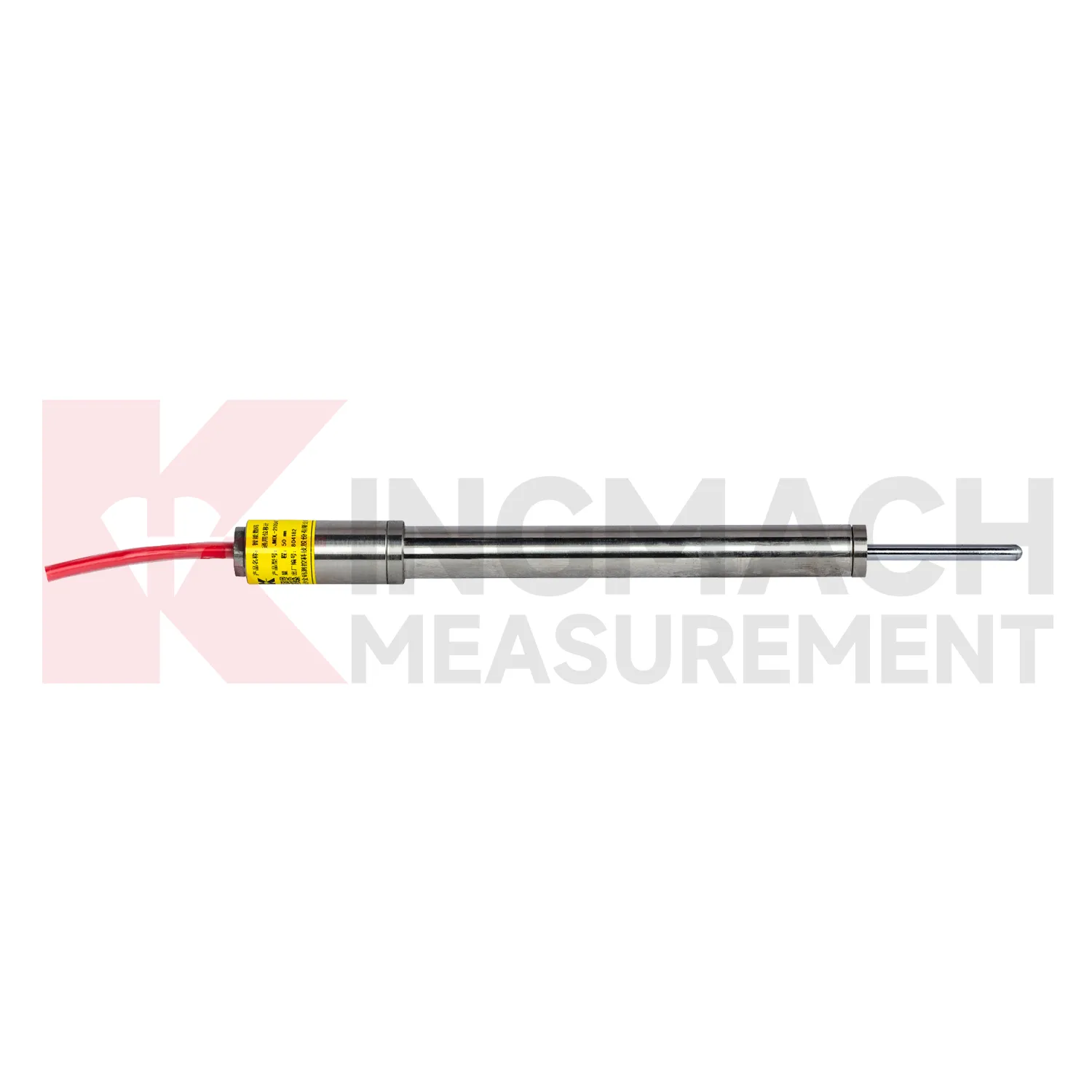

2. Generell deplacementmätare: JMDL-21XXAT

De JMDL-21XXAT allmänt deplacementmätare passar direkt relativ rörelse mellan två strukturella komponenter när mätriktningen är fri. Typiska uppgifter inkluderar expansionsledsrörelse, lokal stödförskjutning och relativ rörelse över ett definierat gränssnitt. Dess induktiva frekvensmoduleringsarkitektur och digitala funktioner gör den till en annan teknik än en konventionell vibrerande trådsensor, även om frekvensen är involverad i den interna mätprocessen.

Innan du beställer, rita fast punkt, rörelsepunkt, förväntad riktning, initial förlängning och hela rörelsekuvertet. Kontrollera om rotation eller tvärgående rörelse kan belasta stången eller fästet i sidled. Det vanliga felet är att behandla en allmän mätare som ett universellt svar när rörelsebanan är böjd, för lång, otillgänglig eller refererar till instabilt material. I dessa fall kan en flexibel, stållins-, flerpunkts-, berggrunds-, optisk- eller GNSS-metod svara på frågan mer tillförlitligt. Kräv en dimensionerad monteringsritning och verifiera den installerade utgångspositionen innan baslinjeavläsningen accepteras.

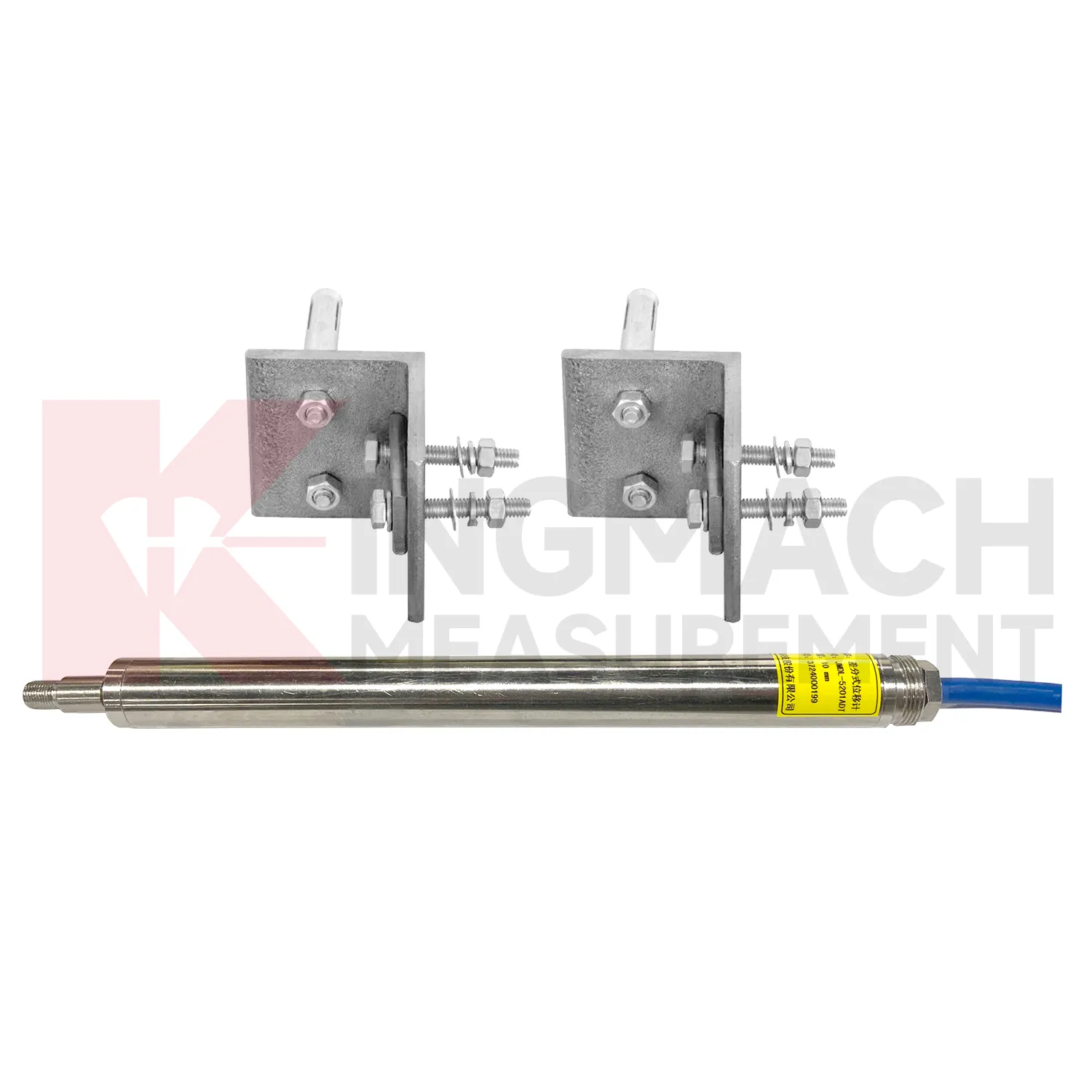

3. Differentialförskjutningsmätare: JMDL-52XXADT

Välj JMDL-52XXADT Differentialförskjutningsmätare när beslutet beror på rörelseskillnaden mellan två punkter, såsom relativ rörelse över en led, segment eller gränssnitt. Två kopplade induktiva spolar svarar i motsatta riktningar när stången rör sig. Differentialberäkningen syftar till att minska vanlig miljöpåverkan, inklusive temperaturrelaterade effekter. Denna funktionsprincip får inte beskrivas som vibrerande tråd.

Referenspunkterna är en del av mätningen. Om endera ankaret rör sig oberoende, kan utsignalen vara korrekt för den installerade geometrin men fel för den tekniska tolkningen. Inkludera fästets styvhet, inriktning, utgångsläge, termisk rörelse, åtkomst och kabelskydd i installationsritningen. Ett vanligt fel är att använda en differentialmätare när projektet faktiskt behöver absolut position eller lång resa. Bekräfta referensramen och förväntade teckenkonventionen innan du definierar larm. Under driftsättning, applicera en kontrollerad rörelse i båda riktningarna och verifiera skylten, returen och kanalkartläggningen.

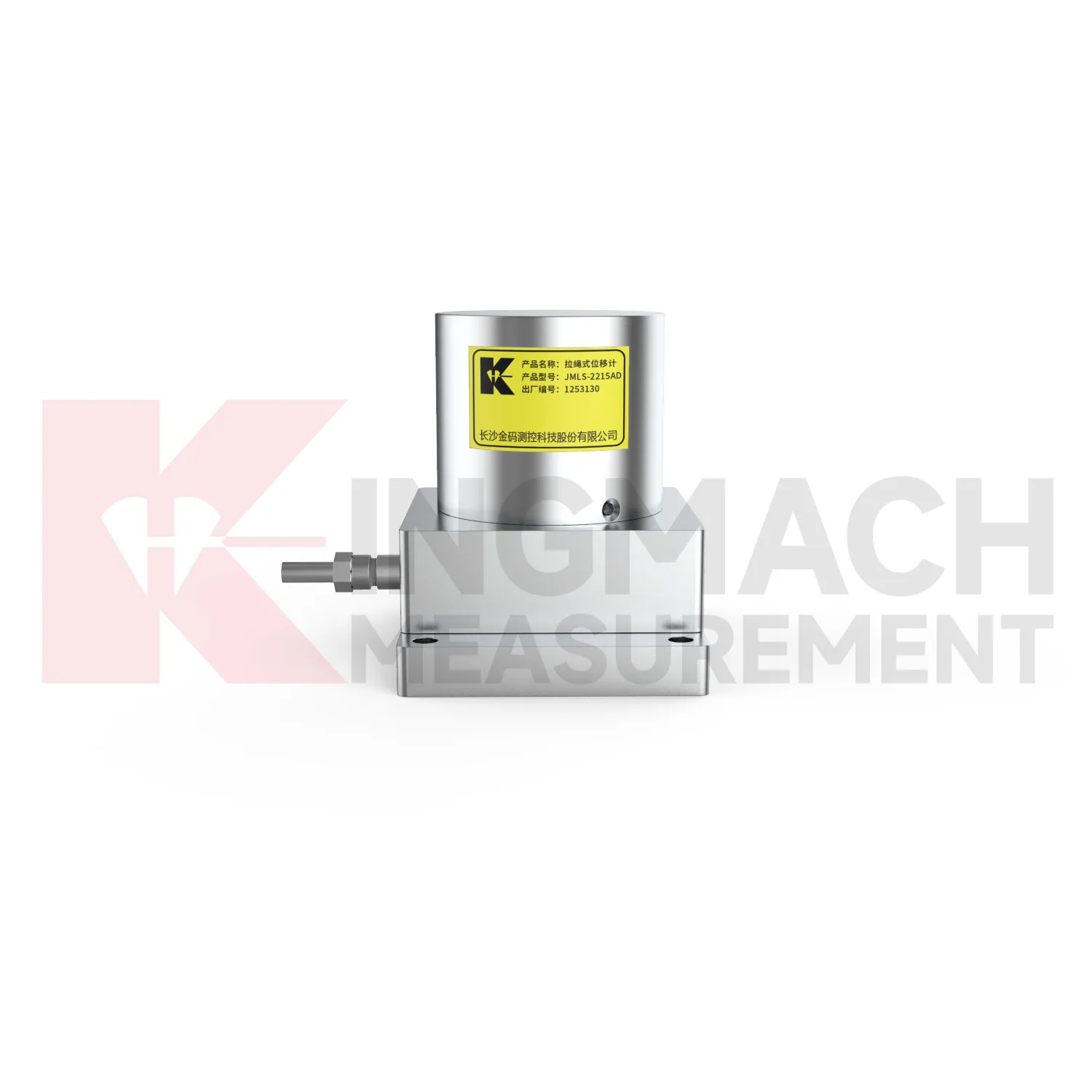

4. Kabelförskjutningssensor: JMLS-22XXADT

De JMLS-22XXADT Wire Deplacement Sensor omvandlar kabelförlängning eller indragning genom en spole och roterande avkänningsmekanism. Det är användbart när rörelsen är större eller en stel mätstav inte kan följa den tillgängliga banan. RS485-kommunikation kan förenkla anslutningen till ett kompatibelt anskaffningssystem, men den mekaniska kabelvägen är fortfarande den dominerande installationsfrågan.

• Håll kabeln i linje med den avsedda rörelsen och skydda den från nötning, fastna, is, skräp och oavsiktlig stöt.
• Kontrollera indragningskraft, förankringshållfasthet, användbar rörelse, böjgeometri, kapslingstätning, protokollinställningar och åtkomst för inspektion.
• Använd inte hela nominella rörelsen som designrörelse; reservinstallation och marginal för extrema händelser.

Ett vanligt misstag är att fokusera på elektronisk upplösning samtidigt som man ignorerar kabelmekanik. Dålig inriktning eller en oskyddad rutt kan skapa friktion, slack eller skada som ingen digital utgång kan korrigera. Bekräfta dragriktningen och indragningsbeteendet genom hela förväntade rörelsen innan skyddshöljet stängs.

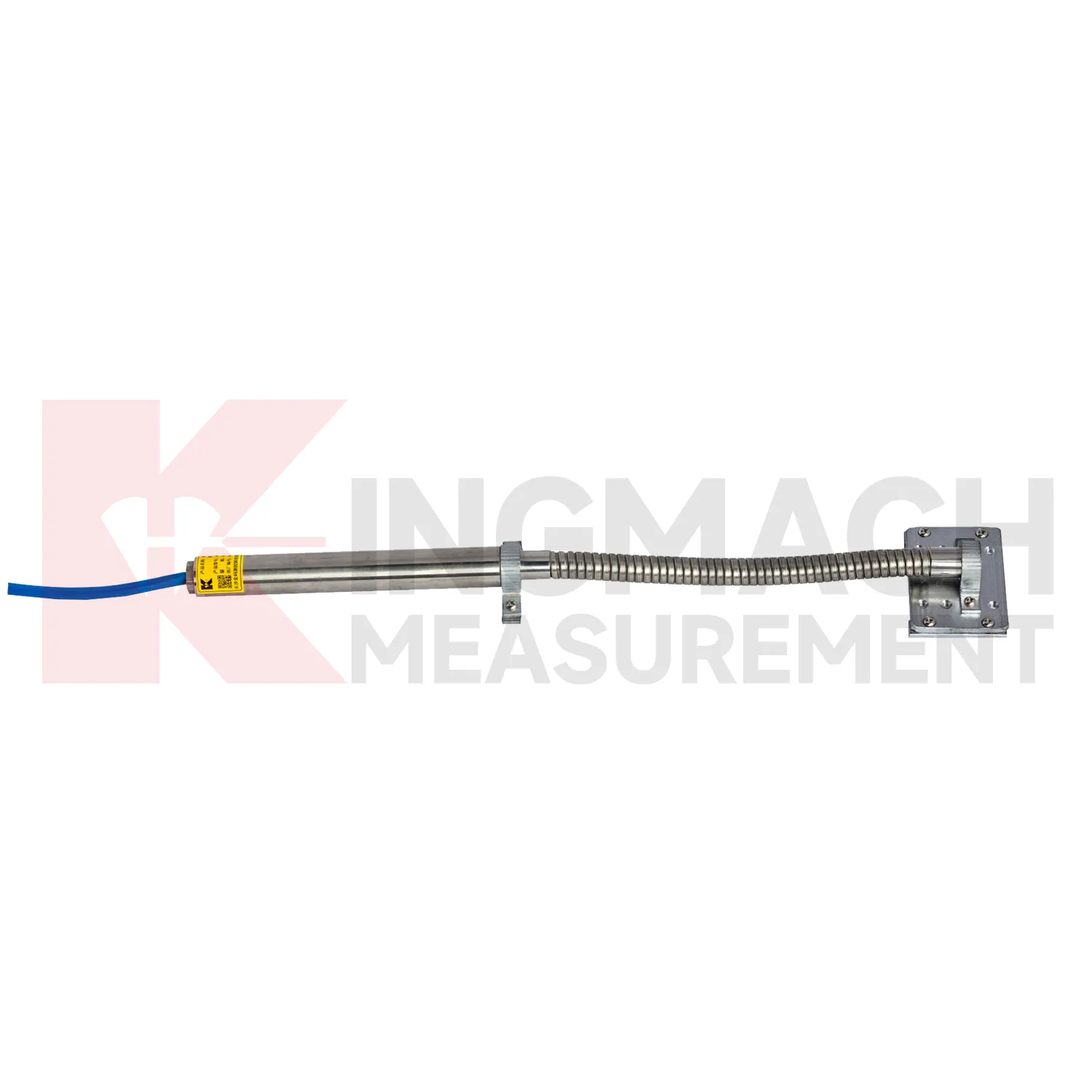

5. Flexibel deplacementmätare: JMDL-24XXAT

Använd JMDL-24XXAT Flexibel deplacementmätare när avkänningselementet måste deformeras med geonät eller annan inbäddad förstärkning snarare än att spänna över ett rent rakt gap. Den flexibla förlängningen följer materialrörelser, medan det interna induktiva frekvensmoduleringsavkänningsarrangemanget undviker glidkontakt mellan stången och spolen. Detta gör modellen relevant för applikationer med förstärkt jord, undergrund, sluttningar och fundament där en styv ytmätare skulle förvränga mätbanan.

Installationsplaneringen bör täcka sensororientering, infästning på armeringen, skydd vid fyllning, kabelutgång, packningsbelastningar, initial avläsning och förhållandet mellan uppmätt förlängning och teknisk belastning. Det vanliga felet är att behandla den flexibla stången som mekaniskt oförstörbar. Entreprenadutrustning, skarpa böjar, dålig infästning eller okontrollerad fyllningsplacering kan skada enheten eller frikoppla den från materialet. Kräv en beskrivning av installationsmetod och inspektion av hållpunkt före begravning. Fotografera fästet och kabelvägen så att senare datagranskningar kan bekräfta den installerade geometrin.

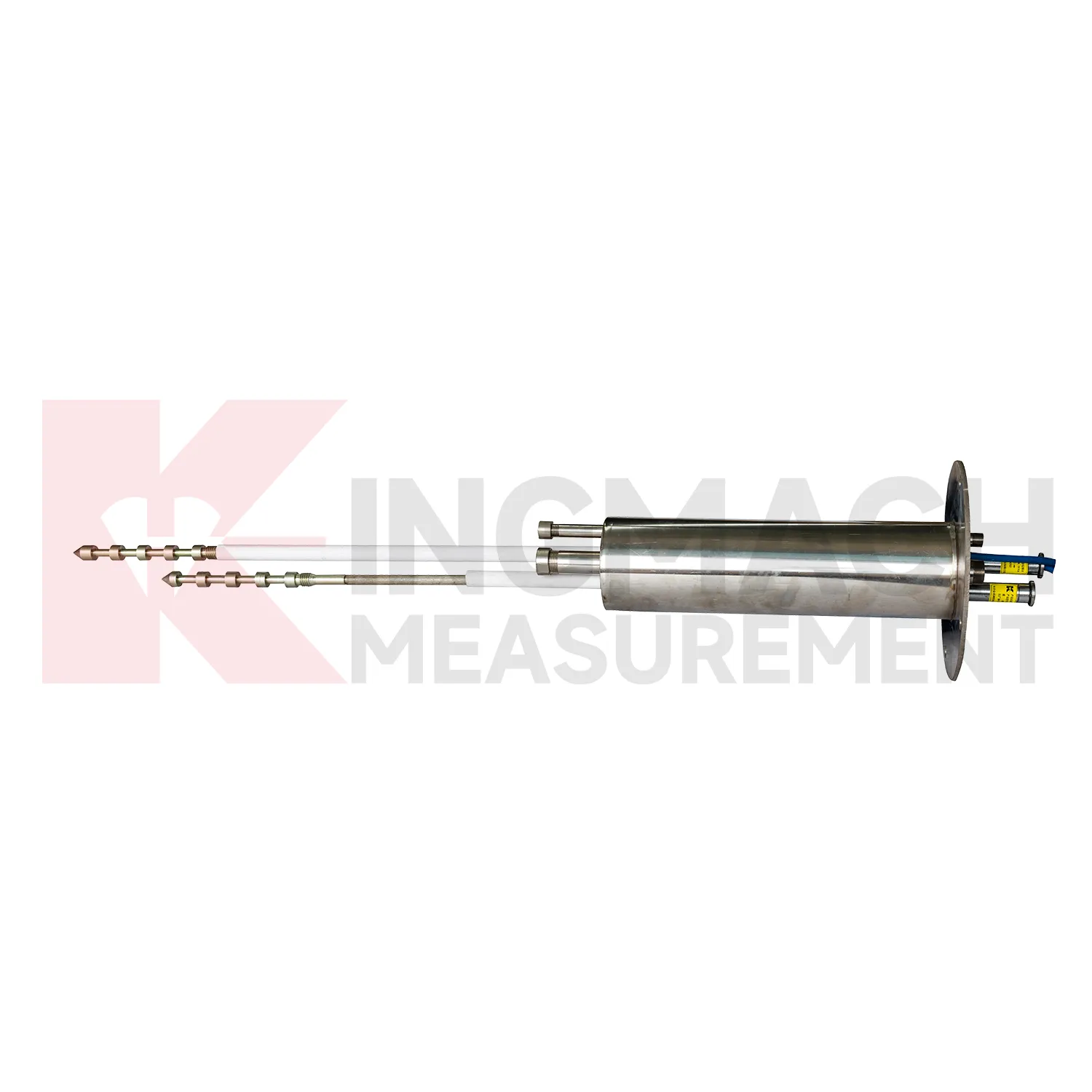

6. Flerpunktsförskjutningsmätare: JMDL-31XXAT

De JMDL-31XXAT Flerpunktsförskjutningsmätare separerar rörelse på flera djup i omgivande sten, sluttningar, grundgropar eller tunnelmark. Ankare installerade på olika djup ansluter genom stänger och skyddsrör till individuella deplacementmätare. Att jämföra punkterna hjälper ingenjören att skilja grund deformation från djupare rörelse. Detta är mer informativt än en ytavläsning när platsen för den aktiva zonen är osäker.

Designteamet bör specificera borrhålsdjup och diameter, tre-till-fem-punkts layout, ankardjup, geologi, injekteringsbruk, stavlängder, huvudskydd, kabeldragning, installationssekvens och baslinjeprocedur. Det vanliga misstaget är att välja lika punktavstånd utan hänvisning till skikt, diskontinuiteter, utgrävningsstadier eller den förväntade skjuvzonen. En annan risk är att tillåta injekteringsbruk eller stavinstallation för att skapa oavsiktlig koppling mellan punkter. Behandla borrhålets design och installationsprotokoll som en del av instrumentspecifikationen. Kräv det slutliga djupschemat och installerad punktidentifiering för att matcha loggerkanalkartan.

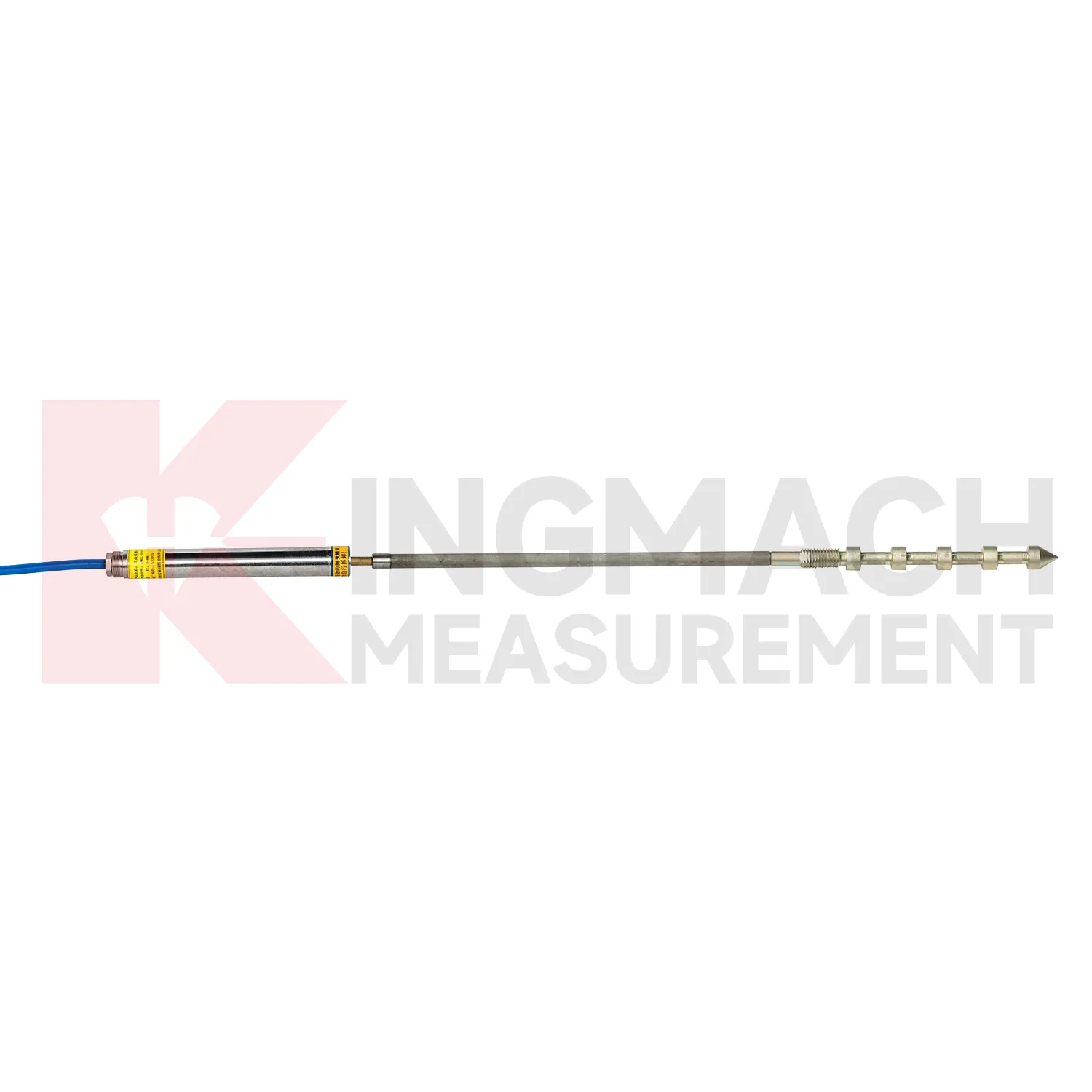

7. Enpunkts deplacementmätare för berggrund: JMDL-32XXAT

De JMDL-32XXAT Enpunkts deplacementmätare för berggrund mäter rörelse mellan en yta eller strukturell referens och ett djupt ankare. Den lämpar sig för tunnelbergsdeformation, dammfundamentrörelse, lutningsrörelse eller applikationer i grundgrop när ingenjören kan identifiera ett meningsfullt stabilt referensdjup. Instrumentet kombinerar en deplacementsensor, stång, ankare, skyddsrör och huvudenhet, så borrhåls- och ankardesign påverkar resultatet direkt.

Anta inte att djupare automatiskt betyder stabil. Gå igenom geologi, vittring, fogar, grundvatten, schaktpåverkan och förväntad deformationszon innan du väljer ankardjup. En enda punkt kan inte visa hur rörelsen är fördelad ovanför ankaret; använd ett flerpunktssystem när djupprofilering krävs. Det vanligaste felet är att kalla det djupa ankaret för "berggrund" utan att dokumentera varför det är en acceptabel referens. Inkludera borrhålsloggar, injekteringsprotokoll, installerad längd och baslinjeavläsningar i acceptansdokument. Om referensstabiliteten förblir osäker, lägg till en oberoende undersökning eller en annan mätpunkt för verifiering.

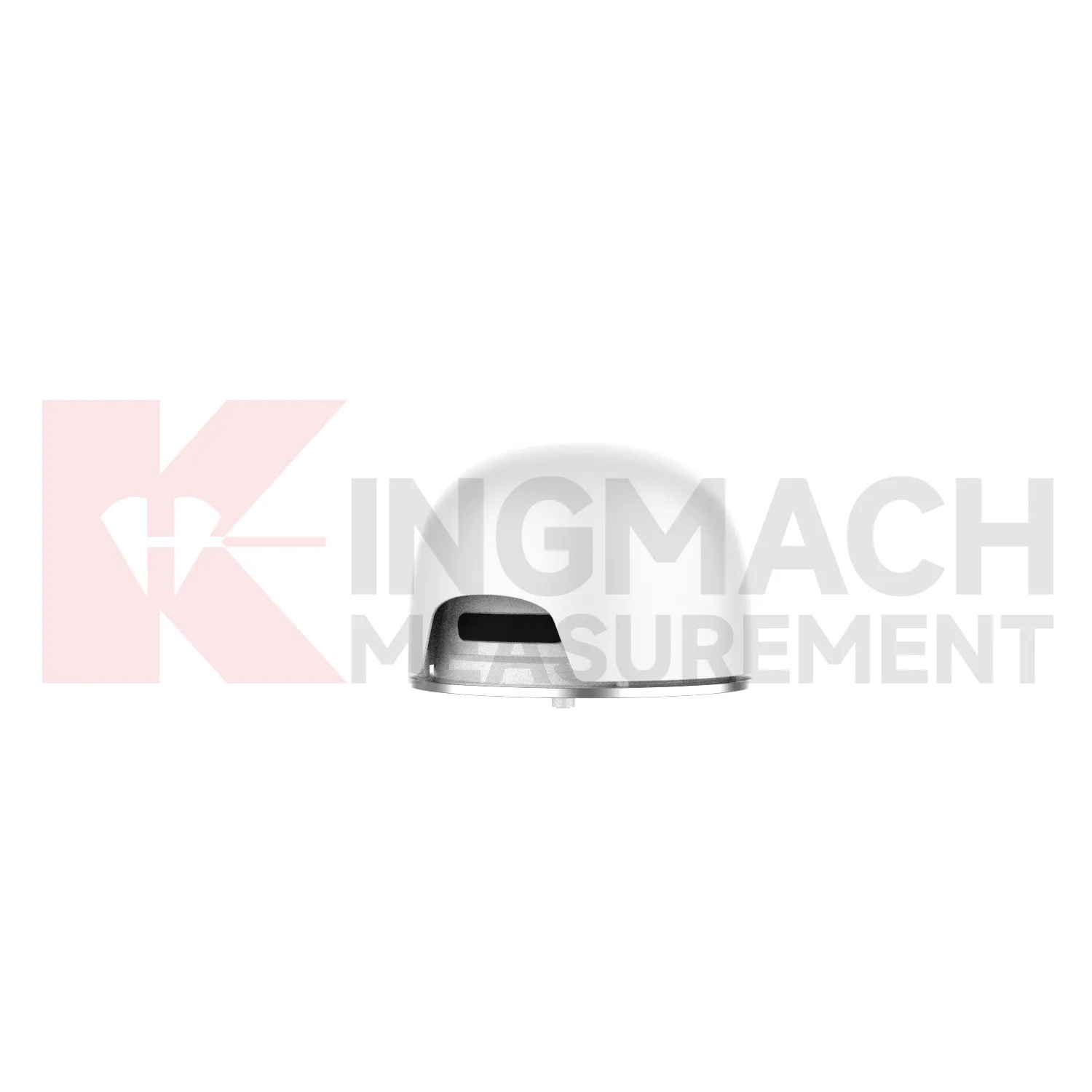

8. GNSS-förskjutningsövervakning: JMBD-1050

Använd JMBD-1050 GNSS övervakningsenhet för horisontella och vertikala lägesändringar över öppna broar, sluttningar, dammar, gruvor, järnvägar eller stora strukturer. GNSS mäter global position snarare än lokal spricköppning eller stavrörelse. Systemet kräver en lämplig positioneringsarkitektur, monteringsmonument, strömförsörjning, kommunikation och databehandlingsmetod. Den kan täcka rörelseskalor och avstånd som är opraktiska för en lokal kontaktsensor.

Före upphandling, se över satellitsynlighet, flervägsrisk, antennplacering, referens- eller korrigeringsmetod, koordinatsystem, samplingsintervall, effektautonomi, kommunikationstäckning, åskskydd och hur förskjutningsvektorer kommer att filtreras och larmas. Det vanliga felet är att installera GNSS nära reflekterande strukturer eller skymd himmel och förvänta sig samma datakvalitet som en öppen plats. GNSS och lokala sensorer fungerar ofta tillsammans: GNSS spårar globala rörelser, medan sprickmätare eller djupa instrument identifierar lokala deformationsmekanismer. Inkludera en skyvy och kommunikationsundersökning i acceptplanen före installationen.

Verifierade projektbevis och vad köpare bör lära sig

Namngivna projektreferenser är endast användbara när de förtydligar systemets omfattning. De tre verifierade fallen nedan visar övervakning av flera sensorer snarare än ett framgångsanspråk av en modell. Använd dem för att rama in variablerna, förvärvsarkitekturen och fältrisker som hör hemma i en projektanbudsförfrågan.

Bro: Egongyan Rail-only Bridge

De Egongyan Rail-only Bridge övervakningsprojekt i Chongqing kombinerade smarta sprickmätare med kabelkrafts-, avböjnings-, töjnings-, vibrations- och miljöinstrument. För upphandling innebär detta att en sprickmätare inte bör uppmanas att förklara varje strukturell reaktion. Definiera hur temperatur, trafikrelaterat beteende, kabelkraft, avböjning och spricktrender ska tidsanpassas och granskas.

Tunnel: Yuping-Panzhou Expressway

De Yuping-Panzhou Expressway övervakningsprojekt i Guizhou täckt tunnelbebyggelse, konvergens, sprickor och strukturella påfrestningar. Utrustningsblandningen inkluderade smart sprick- och laserförskjutningsmätning, hydrostatiska nivåsensorer och vibrerande trådtöjningsinstrument. Lektionen är exakt märkning: ett projekt kan använda vibrerande trådsensorer utan att varje förskjutningskanal är vibrerande tråd.

Sluttning: Jiwei Expressway i Shandong

De Jiwei Expressway lutning övervakning projekt kombinerad djupförskjutning, nederbörd, grundvattennivå och ljud- och ljuslarmfunktioner. 2024-projektet visar varför deformationsdata behöver trigger och plats-tillståndskontext. En lutning RFQ bör koppla rörelsedjup, nederbördsintervall, grundvattensvar, kommunikation, kraft, larmlogik och inspektionsansvar.

Dammprojekt kräver samma systemdisciplin

För en damm, definiera om beslutet gäller spricköppning, fogrörelse, grunddeformation, portryck, vattennivå, sättning, höjning eller global förskjutning. A dammövervakningssystem kombinerar normalt flera sensorfamiljer och miljömätningar. Specificera referenspunkter, gallerier eller kabeldragningar, vattentätning, överspänningsskydd, förvärvsredundans, inspektionstillträde, tröskelägande och hur avläsningar kommer att jämföras med reservoarnivå och temperatur.

Dataloggning, fjärrövervakning och produktvideo

Långsiktig SHM behöver vanligtvis automatisk inhämtning, medan manuella avläsningar förblir användbara för idrifttagning, baslinjekontroller, felsökning och små projekt. Matcha varje kanal till avkänningsprincipen och utgången. Planera avläsning eller datalogger , instrumenteringskabel , kommunikation och programvara för visualisering innan sensorordern släpps.

Larmlogik bör skilja datakvalitetskontroller från strukturella trösklar. Saknade data, platta linjer, plötsliga steg efter underhåll, omöjlig temperaturrespons och oenighet mellan relaterade kanaler kan indikera ett mätproblem. Strukturella varningar bör använda projektgodkända trösklar, beständighetsregler, eskaleringskontakter och ett inspektionssvar. Lagra råavläsningar, tekniska värden, kalibreringsversioner, underhållshändelser och tröskeländringar så att senare granskare kan rekonstruera beslutet.

Videon visar JMZX-215HAT/HB/HA inbäddningsvibrerande trådtöjningsmätare , ett äkta vibrerande trådinstrument som används för inbyggd töjningsövervakning. Använd den för att skilja ett vibrerande trådavkänningselement från de induktiva, vajer- eller GNSS-förskjutningstekniker som beskrivs ovan. För fältförberedelser, para ihop produktrecensionen med installationsguide för vibrerande trådtöjningsmätare .

Upphandling och kommersiella villkor

Jämför konfigurerad systemkostnad snarare än pris för sensorenhet. Offerten ska separera sensorer, kabellängder, monteringshårdvara, avläsnings- eller loggerkanaler, kapslingar, ström, kommunikation, programvara, kalibreringsdokument, idrifttagning, utbildning, reservdelar, förpackning, frakt och skatter. Detta avslöjar om ett lägre sensorpris skapar högre integrations-, installations- eller underhållskostnader.

Aktuella kommersiella villkor för de refererade Kingmach-förskjutningsmodellerna använder en minsta beställningskvantitet i ett stycke, förhandlingsbar prissättning, T/T i förväg och leverans inom 30 dagar efter full betalning. Behandla dessa som villkor i offertfasen, inte som ett permanent löfte. Be proformafakturan att bekräfta modellsuffix, kvantitet, enhet och totalpris, Incoterm, förpackning, betalningsmilstolpe, ledtid, leveransmetod, garanti, kalibreringsomfång, reservtillgänglighet och dokumentspråk.

Livscykelgenomgång bör inkludera installationsarbete, åtkomstbegränsningar, kalibreringskontroller, kabelbyte, utbyggnad av logger, kommunikationsavgifter, programvarudrift, planerade inspektioner och kostnaden för ett akut besök på plats. För nedgrävda eller fjärranslutna sensorer kan ersättningstillgången uppväga det ursprungliga inköpspriset. Kom överens om fabriksdokumentation och kontroller före leverans före betalning så att saknade modell-, kanal-, kabel- eller protokolldetaljer inte dyker upp under driftsättningen.

RFQ checklista för ett SHM-sensorpaket

Mätning och struktur

• Strukturtyp, övervakningsplats, ritningar, foton och den fysiska variabeln som ska mätas.
• Förväntade normala och extrema värden, erforderlig upplösning, noggrannhetsbas, larmtröskel, samplingsintervall och övervakningslängd.
• Referenspunkter, rörelseriktning, installationsoffset, temperaturområde och relaterade kanaler som behövs för tolkning.

Plats och installation

• Vatten, damm, korrosion, vibrationer, blixtnedslag, konstruktionspåverkan, krav på borrhål eller injekteringsbruk, åtkomst och kabeldragning.
• Monteringsfästen, ankare, skyddsrör, kopplingsdosor, kopplingar, skärmning, jordning och överspänningsskydd.
• Installationsmetodbeskrivning, baslinjeprocedur, hållpunkter, acceptansavläsningar och as-built-poster.

Data och kommersiell omfattning

• Manuell eller automatisk avläsning, kanaltyp, protokoll, effekt, lagring, överföring, mjukvarukartläggning, larm och användarroller.
• Datablad, kalibreringskoefficienter, seriell spårbarhet, ledningar och installationsinstruktioner, tillämpliga certifikat, garanti och support.
• Kvantitet, kabellängd, tillbehör, reservdelar, emballage, Incoterm, betalningsvillkor, ledtid, destination och driftsättningsbehov.

Vanliga köpmisstag som ökar övervakningsrisken

• Anropar varje frekvensutgång eller digital rörelsesensor vibrerande tråd utan att bekräfta avkänningselementet och avläsningskanalen.
• Välj intervall från endast normal rörelse och lämna ingen hänsyn till installationsförskjutning, säsongsbeteende eller en trovärdig extrem händelse.
• Jämföra noggrannhetsvärden utan att kontrollera om de hänvisar till full skala, avläsning, linjäritet, repeterbarhet eller ett komplett installerat system.
• Beställning av sensorer innan slutförande av ankare, borrhål, kabeldragningar, skydd, loggerkapacitet, kommunikation, kraft och mjukvarutaggar.
• Använda en lokal sensor för att tolka en mekanism på systemnivå som också beror på belastning, temperatur, tryck, sättning eller global rörelse.
• Godkänner lägsta enhetspris utan prissättning av installation, kanalhårdvara, dokumentation, underhållsåtkomst, reservdelar och ersättningsrisk.

Begär en modell- och systemgranskning
