Kingmach Displacement Meter Specifikationsguide

Börja med rörelsen du behöver mäta

Definiera förskjutningsläget innan du jämför datablad. En sprickmätare som mäter en 20 mm fog löser inte samma problem som en GNSS-enhet som spårar lutningsrörelser, en vajersensor som mäter lång färd eller en flerpunktsmätaravläsningsrörelse vid olika bergskikt. Räckvidd, installationsmetod och datatolkning beror alla på rörelsetypen.

Kingmachs förskjutningsområde omfattar linjär förskjutning, sprickbredd, expansionsfogrörelse, storskalig ytförskjutning, geonätsdeformation, formsättningar, förskjutning av omgivande berg och berggrundsförskjutning. Välj först mätstrukturen från applikationen och förfina sedan den numeriska specifikationen.

• För sprick- eller fogbredd, kontrollera kort räckvidd, upplösning, monteringsbas, mätstav och långtidsstabilitet.
• För bro, damm, järnväg eller byggnads relativa förskjutning, kontrollera noggrannhet, temperaturpåverkan, vattentätning och anskaffningskompatibilitet.
• För övervakning av sluttningar eller jordskred, kontrollera räckvidd, kommunikation, effekt, väderbeständighet och obevakad drift.
• För berglager eller berggrundsdeformation, kontrollera ankarstruktur, borr- och injekteringsmetod, mätpunkter och installationsdjup.
• För form- och konstruktionsövervakning, kontrollera skydd, responstillförlitlighet, tillfällig montering och larmintegration.

Kärnförskjutningsmätarespecifikationer att jämföra

Utbud: undvik både underdimension och onödig överdimensionering

En sensor med för lite räckvidd kan nå sin gräns under en större händelse. En sensor med mycket mer räckvidd än vad projektet behöver kan öka kostnaden utan att förbättra synligheten för små rörelser. Uppskatta normal rörelse, säsongsbetonad rörelse, byggnadsstadium och varningsnivå innan du väljer intervall.

För korta strukturella rörelser, Kingmach JMDL-52XXADT Differentialförskjutningsmätare finns i intervallen 20 mm, 50 mm och 100 mm. De JMDL-22XXAT Smart sprickmätare inkluderar modellerna 20 mm, 50 mm, 100 mm och 200 mm. För längre resor, den JMLS-22XXADT Wire Deplacement Sensor täcker alternativen 0-500 mm, 0-1000 mm och 0-2000 mm.

Lägg till marginal för rörelsen som utlöser ingenjörsåtgärder, inte en godtycklig procentandel. Sensorn ska fånga varningshändelsen utan att fungera så långt under full skala att det valda området ger lite praktiskt värde för normal trendövervakning.

Upplösning och noggrannhet svarar på olika frågor

Upplösningen är det minsta visade steget. Noggrannhet är den förväntade skillnaden mellan det rapporterade värdet och den verkliga förskjutningen. En mätare kan visa 0,01 mm medan dess noggrannhet uttrycks i procent av full skala, så de två värdena måste granskas tillsammans.

JMDL-52XXADT är specificerad med 0,01 mm upplösning och +/-0,1 %FS noggrannhet. Den smarta förskjutningsmätaren för allmänna ändamål är specificerad med 0,01 mm upplösning och 0,5 % FS-noggrannhet. Den magnetostriktiva modellen är specificerad med 0,01 mm upplösning och +/-0,05 %FS noggrannhet. Upplösning påverkar små trendsynlighet; noggrannhet påverkar förtroendet för det absoluta värdet.

Ställ inte en larmtröskel mot enbart visningsstegringen. Redogör för noggrannhet, repeterbarhet, temperaturpåverkan, installationsrörelse och projektets beslutsmarginal för att minska störande larm och falsk tolkning.

Matcha avkänningsprincipen till webbplatsen

Avkänningsprincipen påverkar drift, hållbarhet, installation, underhåll och signalbeteende. Induktiva frekvensmodulerade mätare passar många strukturella förskjutnings- och expansionsfoguppgifter eftersom deras digitala arkitektur stöder stabil långdistansövervakning. Kabelsensorer hanterar längre rörelser eller indirekta rörelsevägar, medan GNSS stöder storskalig ytrörelse vid avlägsna punkter.

De JMCW-21XXADT Magnetostrictive Displacement Meter är ett kompletterande icke-kontaktalternativ inom Kingmach-förflyttningsportföljen; det är inte en vibrationstrådsförskjutningssensor. Dess beröringsfria avkänningsstruktur är avsedd för applikationer där minskat mekaniskt slitage och absolut linjär positionsmätning är användbara. Den publicerade specifikationen inkluderar IP67-skydd, RS485-kommunikation och drift från -30 C till +80 C.

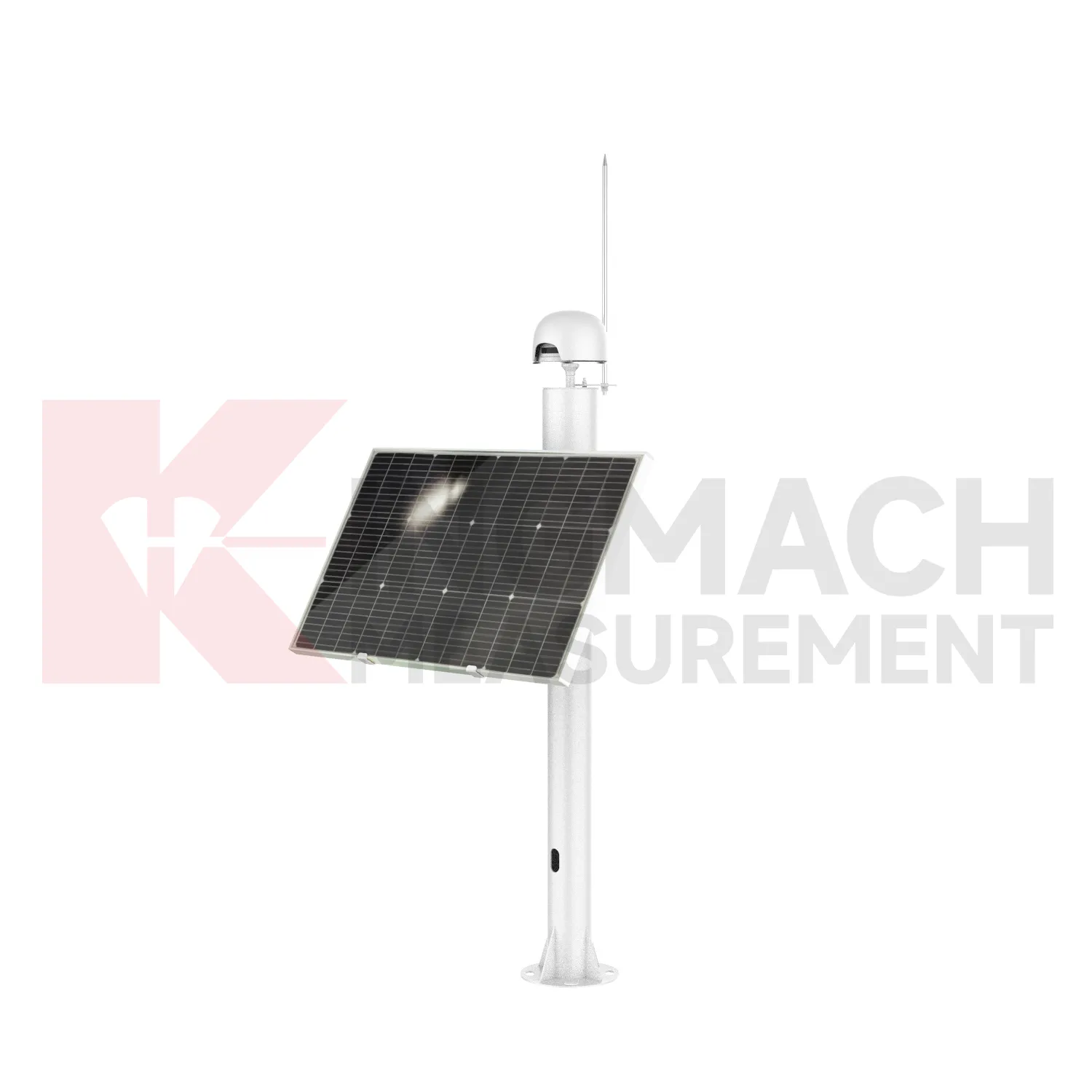

För avlägsna ytrörelser, Integrerad GNSS JMBD-1050YT stöder multi-konstellation positionering, 4G och RS485 kommunikation, solenergi plus litium batteridrift, IP67 skydd och ett miljöområde på -40 C till +85 C. Välj GNSS när den erforderliga utgången är positionsrörelse över ett större område snarare än lokal ledförskjutning.

Skärmtemperatur, vatten, damm och elektrisk exponering

Civila övervakningsplatser utsätter sensorer för regn, kondens, damm, lera, vibrationer, kabeldragning, korrosiv luft och elektriska störningar. Behandla tätning och miljögränser som primära urvalskriterier. En lämplig avkänningsprincip kan fortfarande misslyckas om höljet, kontakten, kabelinföringen eller monteringsriktningen inte stämmer överens med platsen.

Jämför driftområdet med installationens mikroklimat snarare än en närliggande väderstation. Ett dammgalleri, tunnelbeklädnad, brodäck och exponerad sluttning kan ha mycket olika temperatur- och fuktförhållanden. Granska kabelskydd, kontakttätning, dränering, jordning och överspänningsskydd som en del av installationsdesignen.

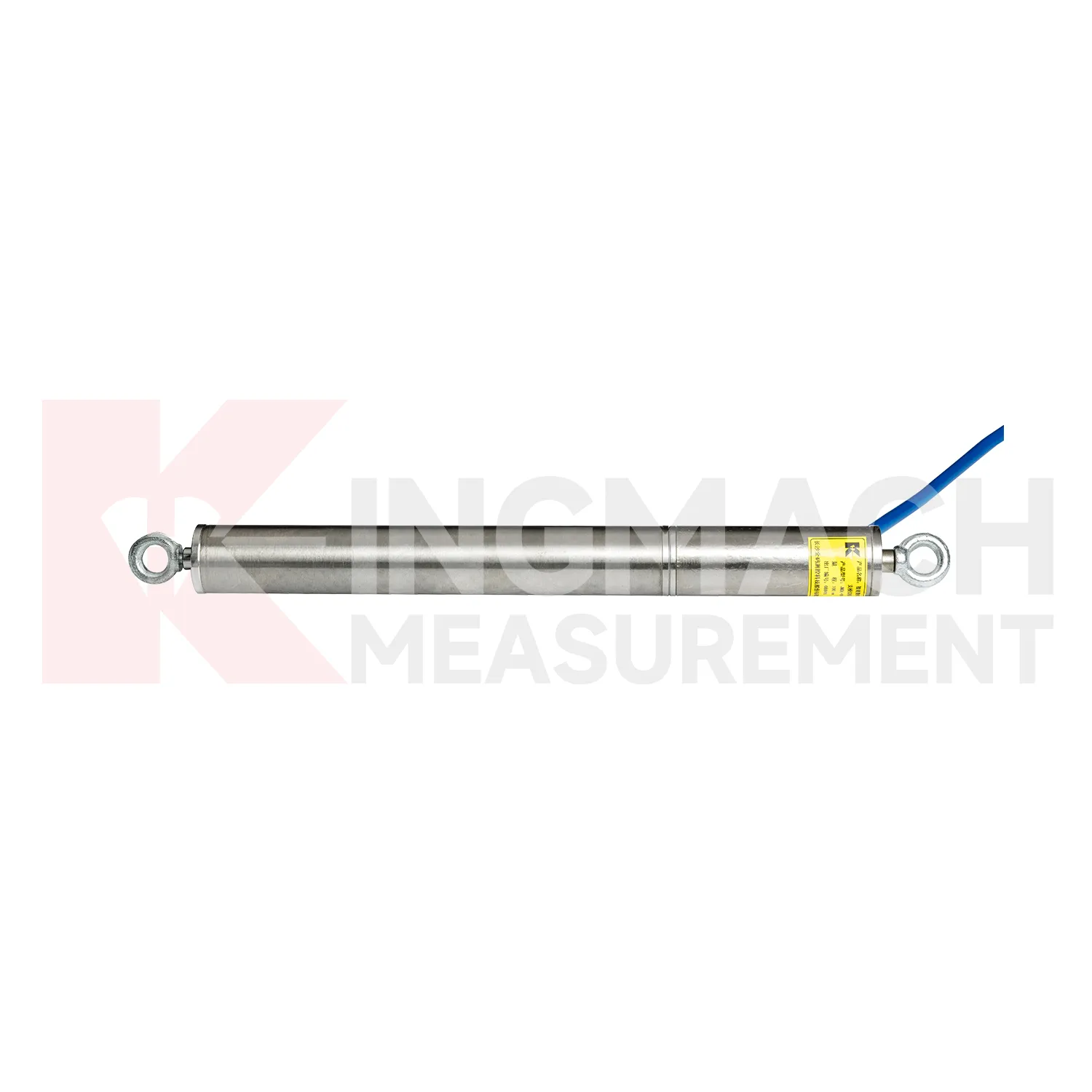

Kingmachs vajerförskjutningssensor är specificerad till IP67 och -30 C till +70 C. Den magnetostriktiva mätaren är specificerad till IP67 och -30 C till +80 C. JMDL-49XXAT Smart Formwork / Ståltrådsförskjutningsmätare är specificerad till IP68, vilket kan passa installationer med större vatten- och dammexponering när dess mätstruktur också passar projektet.

Bekräfta hela kommunikations- och förvärvskedjan

En deplacementmätare skapar endast användbar information när signalen når ett system som lagrar, kontrollerar och rapporterar resultatet. Bekräfta kommunikationsläge, kabelavstånd, överföringshastighet där tillämpligt, loggerkompatibilitet, ström, jordning, överspänningsskydd, konstruktionsenhetsomvandling, tidssynkronisering och datakvalitetskontroller före köp.

RS485 är vanligt i robust digital övervakning eftersom den stöder fältintegration och längre kabeldragningar. Fjärrpunkter kan också behöva 4G, solcellsladdning eller batteristödd drift. Granska sensorn, kabeln, loggern, kapslingen, programvaran, larmlogiken och underhållsåtkomsten som ett system snarare än separata artiklar.

De JMDL-21XXAT Smart deplacementmätare för allmänna ändamål lagrar sensoridentifiering och kalibreringsinformation och kan arbeta med automatisk inhämtning för obevakad övervakning. Under RFQ granskning, bekräfta den exakta avläsningen eller logger, ledningar, adressering, mjukvarukartläggning och idrifttagningsprocedur för den valda modellen.

Behandla installationshårdvara som en del av mätningen

Förskjutningsmätning beror på att den faktiska rörelsen överförs till avkänningselementet utan löshet, böjningsfel, friktion eller oavsiktlig begränsning. Granska installationsritningen innan du godkänner en sensor. Monteringsgeometri, förväntad rörelseriktning, kabeldragning, åtkomst för nollställning och skydd mot konstruktionsskador påverkar alla datakvaliteten.

Sprickmätare kräver stabila underlag och lämpliga mätstavar. De JMDL-24XXAT Smart Flexibel deplacementmätare måste deformeras med geonätet eller förstärkt material som övervakas. De JMDL-31XXAT Smart Multipoint Displacement Meter använder ankare på olika djup med borrning, injektering, skyddsrör och installationshårdvara.

För berggrund eller omgivande bergsrörelse, den JMDL-32XXAT Smart Enpunkts Berggrundsförskjutningsmätare använder en fläns, sensor, dragstång, ankarhuvud och PVC-rör. Dessa komponenter definierar hur sensorn följer stenmassans rörelse, så de hör hemma i den tekniska granskningen och offerten snarare än att behandlas som valfria tillbehör.

Kingmach deplacement meter specifikationskarta

Verifierade exempel på Kingmach-projekt

Egongyan Rail-only Bridge, Chongqing (2019)

De Egongyan Rail-only Bridge övervakningsprojekt täckt kabelkraft, avböjning, sprickor och miljöövervakning. Projektets utrustningslista inkluderar JMDL-22XXAT Smart Crack Gauge tillsammans med töjnings-, belastnings-, tilt-, accelerations-, temperatur-fuktighet, nederbörd, vind och automatiserad insamlingsutrustning. För en bro-RFQ visar detta exempel varför en sprickmätare bör specificeras som en del av en samordnad övervakningskedja. Köpare bör definiera sprick- eller skarvintervall, monteringsplats, miljöexponering, förvärvsgränssnitt och larmtröskel tillsammans snarare än att välja mätaren enbart efter upplösning.

Registrera mätningsbaslinje, skyddshårdvara, inspektionsåtkomst och acceptanskriterier för överlämning för varje punkt innan installationen startar.

Yuping-Panzhou Expressway, Guizhou (2023)

De Yuping-Panzhou Expressway-projekt inkluderade tunnelavveckling, båge-midjekonvergens, sprickor och strukturell töjningsövervakning. Dess applikationslista inkluderar en smart sprickmätare och laserförskjutningsmätning tillsammans med instrument för hydrostatisk nivå och vibrationstråd. Fallet stöder en multiparametermetod för tunneldeformation: lokal spricköppning, konvergens, sättning och töjning svarar på olika tekniska frågor. För upphandling, specificera var varje förskjutningspunkt är installerad, förväntad riktning och storlek på rörelsen, hur avläsningen når övervakningsplattformen och vilken tröskel som initierar inspektion eller eskalering.

Installationsplanen bör också identifiera referenspunkt, monteringstolerans, kabelskydd, idrifttagningstest och åtkomstmetod för senare underhåll.

Changde Wind Power Tower, Hunan (2025)

De Changde Wind Power Tower-projekt övervakad grundsättning, stagkabelkraft, strukturella vibrationer, sprickor i övergångssektionen och töjning. Dess relaterade utrustning inkluderar JMLS-22XXADT Wire Rope Displacement Sensor som en del av ett bredare sensorpaket. Det här exemplet är användbart när långa resor eller indirekta rörelser måste övervakas med andra strukturella svar. Under valet ska du definiera trådbanan, färdräckvidden, returriktningen, monteringsstabiliteten, höljesexponering, kommunikationsväg och åtkomst för inspektion. Dessa detaljer avgör om sensorn följer strukturella rörelser utan slack, friktion eller mekanisk störning.

Acceptansen bör omfatta en kontrollerad resekontroll, baslinjeavläsning, kabelinspektion och bekräftelse på att utsignalen når den tilldelade övervakningskanalen.

Prissättning, dokumentation och kommersiella villkor

Prissättningen för deplacementmätaren beror på exakt modell, räckvidd, utgång, kabellängd, installationshårdvara, logger, kapsling, kraftsystem, programvara, kvantitet, kalibreringsdokumentation och leveransomfattning. Ett offentligt dollarintervall skulle vara vilseledande utan dessa indata. Begär en konfigurationsbaserad offert och jämför leverantörer mot samma stycklista.

För JMDL-52XXADT indikerar aktuell kommersiell information en minsta beställning i ett stycke, förhandlad prissättning, T/T i förväg, kartonger eller träfodralförpackningar och leverans inom 30 dagar efter full betalning. Bekräfta alla kommersiella villkor i den formella offerten eftersom konfiguration, kvantitet, anpassning och projektschema kan ändra det slutliga erbjudandet.

• Ange applikation, förväntad rörelse, önskat avstånd, upplösning, noggrannhet och larmtröskel.
• Ange driftstemperatur, vatten- och dammexponering, kabeldragning, ström, kommunikation och krav på datalogger.
• Lista nödvändiga fästen, stänger, ankare, flänsar, skyddsrör, kapslingar och installationstjänster.
• Begär databladet, kalibreringsinformation, kabeldefinition, installationsmanual, garantivillkor, förpackning, ledtid och tillämpliga certifieringsdokument.

Förköpschecklista för ingenjörer

• Definiera förskjutningstypen: sprickbredd, fogrörelse, sättning, lång rörelse, ytrörelse, bergskiktsrörelse eller berggrundsdeformation.
• Ställ in intervallet med marginal för normal, säsongsbetonad rörelse, rörelse på byggstadiet och varningsnivå.
• Kontrollera upplösning, noggrannhet, repeterbarhet, stabilitet och temperaturpåverkan tillsammans.
• Bekräfta vatten, damm, vibrationer, korrosion, blixtnedslag och installationsorientering vid mätpunkten.
• Verifiera utgång, ström, kabelavstånd, loggerkompatibilitet, programmappning och fjärrkommunikation.
• Granska konsoler, baser, stänger, ankare, flänsar, skyddsrör och injekteringskrav.
• Begär kalibreringsdata, serieidentifiering, ledningsdetaljer, installationsritningar och idrifttagningsvägledning.
• Bekräfta konfiguration, kvantitet, förpackning, leverans, garanti, betalning och support efter försäljning innan du utfärdar inköpsordern.

Vanliga frågor

Slutanmärkning: Bekräfta varje specifikation mot projektdesign, lokal miljö, övervakningströskel, installationsritning och datainsamlingsarkitektur före köp.
