Smart flerpunktsförskjutningsmätare JMDL-31XXAT

Allmän produktinformation

Produktens affärsvillkor

Beskrivning

Introduktion:

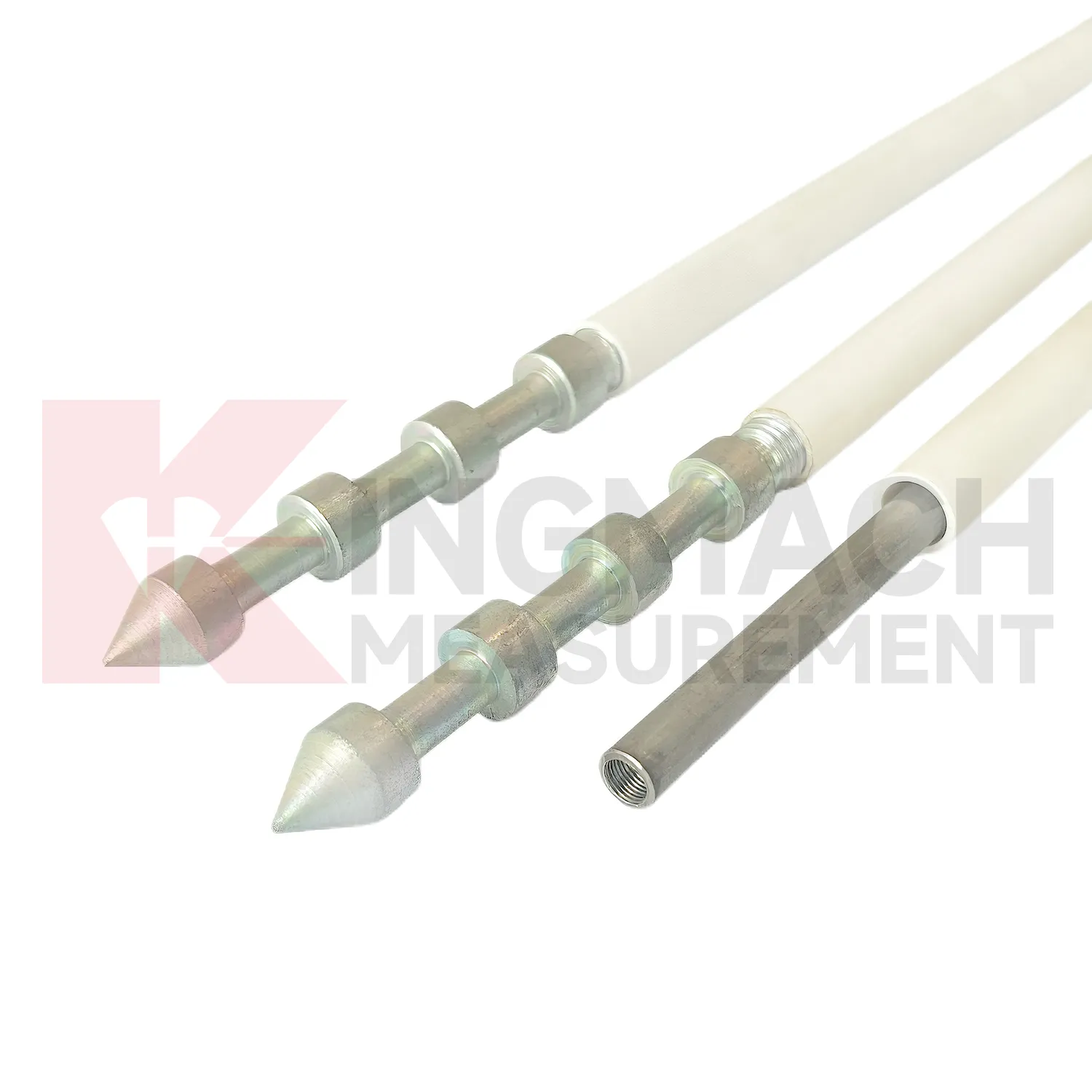

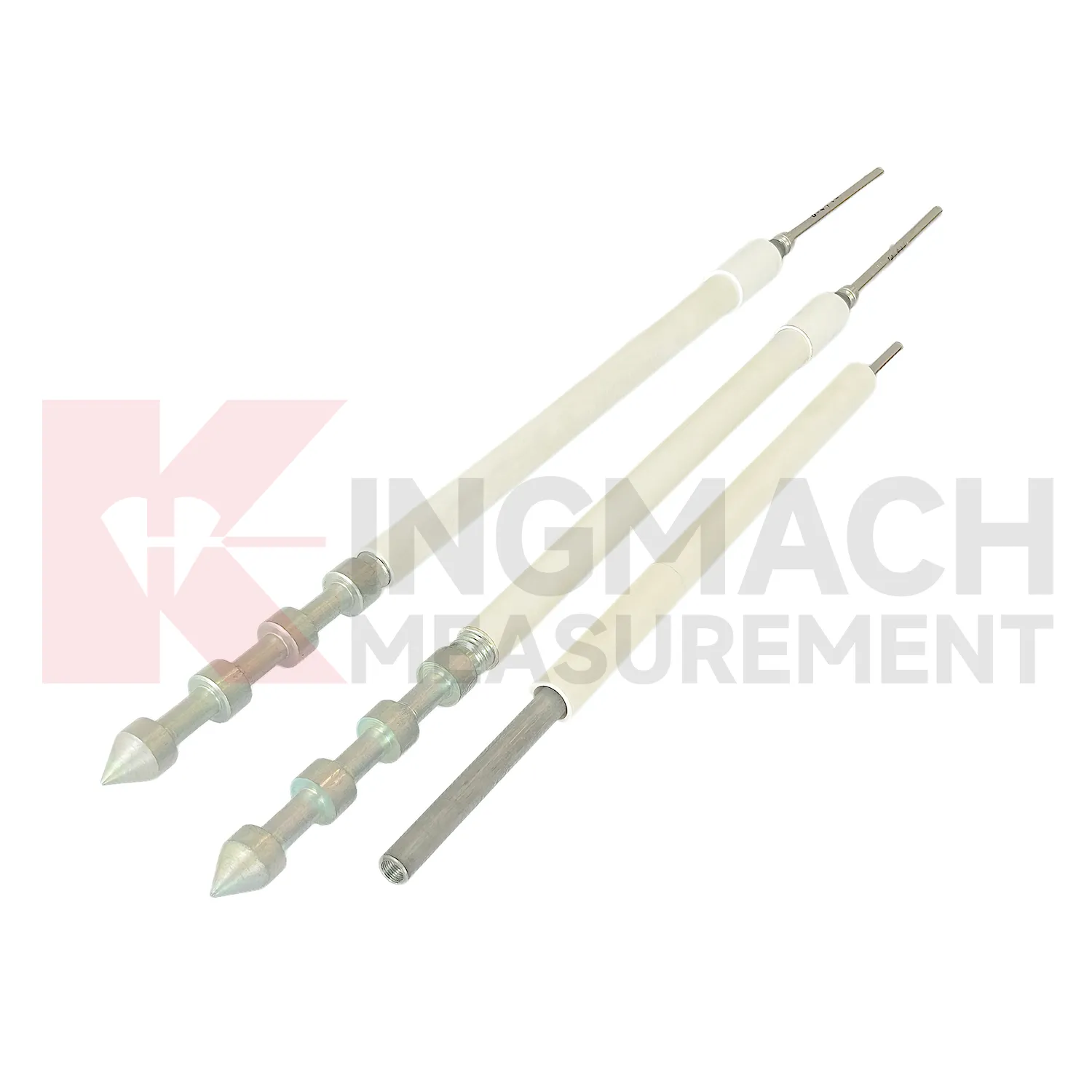

JMDL-31XXAT-serien Smart Multipoint Displacement Meter används för att mäta förskjutning i olika lager av omgivande berg i tunnlar, bergsluttningar, grundgropar, etc., för att förstå förskjutningsförhållandena för olika berglager. Produkten består av deplacementmätare, PVC-mätstavsskyddsrör, ankarhuvuden, flerpunktsinstallationssatser etc., med flerpunktsinstallationssatsen som stöder 3-5 punkter. Installerade via borrning och injektering, förankras ankarhuvuden på olika djup till distinkta berglager. Dess installationsmetod liknar bergbultskonstruktion och erbjuder enkelhet och bekvämlighet. Genom att mäta förskjutningsförändringarna för varje mätare analyseras förskjutningsförhållandena för olika bergskikt.

Produktegenskaper:

1. Designad baserat på den induktiva magnetiska flödesfrekvensmoduleringsprincipen, erbjuder produkten högre stabilitet, tillförlitlighet och hållbarhet. Den induktiva frekvensmodulerade principen involverar ett induktivt avkänningselement, integrerade kretsar och resonanskondensatorer som bildar en LC-oscillationskrets som matar ut en frekvenssignal. När mätstaven förskjuts inuti spolen ändrar den den magnetiska reluktansen och spolinduktansen och ändrar därigenom utsignalens frekvens för oscillationskretsen. När mätstaven går in i den spiralformade spolen minskar den magnetiska reluktansen, induktansen ökar och frekvensen sjunker. Genom att välja lämpliga stavmaterial och optimera den spiralformade spolstrukturen, kondensatorn och kretsarna, uppvisar utsignalens frekvensförändringar inom stavens rörelseområde ett exakt linjärt förhållande till förskjutningen. Eftersom stången och spolen fungerar i ett beröringsfritt tillstånd är systemet motståndskraftigt mot skador under installation och användning.

2. Förskjutningsmätaren har ett internt minneschip med intelligenta lagringsmöjligheter. Fabriksinställningar lagrar permanent parametrar som sensormodell, serienummer och kalibreringskoefficienter. Den kan spara upp till 600 instanser av mätdata, inklusive mättid, temperatur (för temperaturkänsliga modeller), absolut förskjutning, relativ förskjutning och nollpunktsvärden.

3.Full digital detektering säkerställer distorsionsfri långdistanssignalöverföring och stark anti-störningsförmåga.

4.Utmärkta isoleringsegenskaper och vattentät hållbarhet.

5.När de paras ihop med företagets omfattande testare, visas förskjutningsvärdena direkt, vilket möjliggör intuitiva, enkla och snabba mätningar.

6. Integration med företagets automatiserade datainsamlingssystem möjliggör obevakad övervakning eller fjärrkontroll.

Ansökningar

JMDL-31XXAT-serien Smart Multipoint Displacement Meter används för att mäta förskjutning i olika lager av omgivande berg i tunnlar, bergsluttningar, grundgropar, etc., för att förstå förskjutningsförhållandena för olika berglager.

Specifikationer
