I²C 4-Channel Inclination Acquisition Module JMZX-4QH

Allmän produktinformation

Produktens affärsvillkor

Beskrivning

Introduktion:

Den flerpunkts tandem djupförskjutningsmätaren är baserad på en multi-array MEMS lutningssensordesign som elektriskt ansluter flera vertikala In-Place Inclinometer-strängar i hålet via en enda kabel. Insamlingsmodulen används för att samla in mätdata för den vertikala flerpunktsvinkeln på plats och ladda upp data via trådbundna eller trådlösa medel.

Produktegenskaper:

1. Multi-Point Series-ansluten vertikal inklinometersträng på den rörliga instrumentkroppen i formsprutningsprocessen, liten och lätt, genom en kabel för att uppnå den elektriska anslutningen av alla sensorer i mäthålet, alla sensorer i mäthålet kan delas in i upp till 4 grupper, varje grupp interfererar inte med varandra oberoende kommunikation,

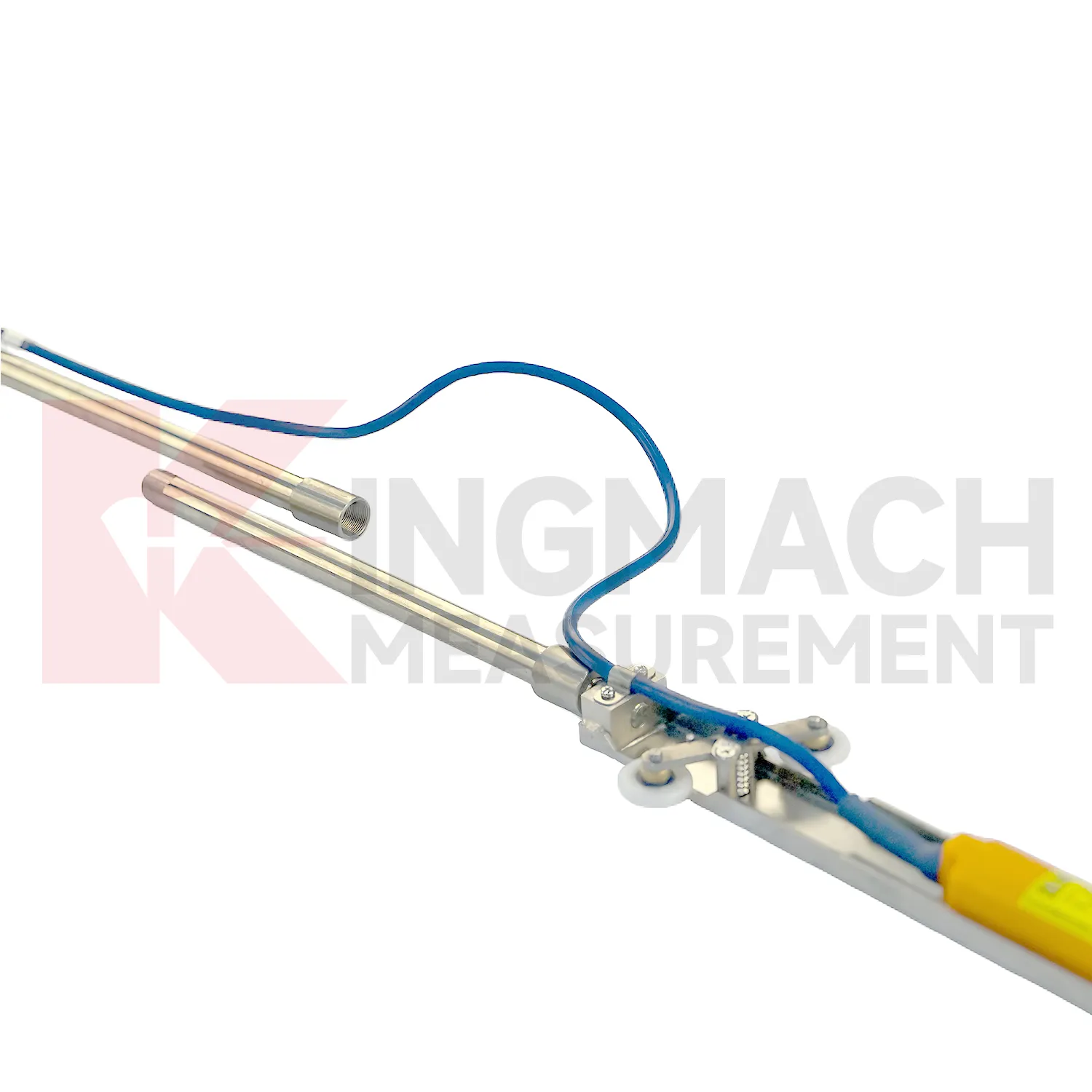

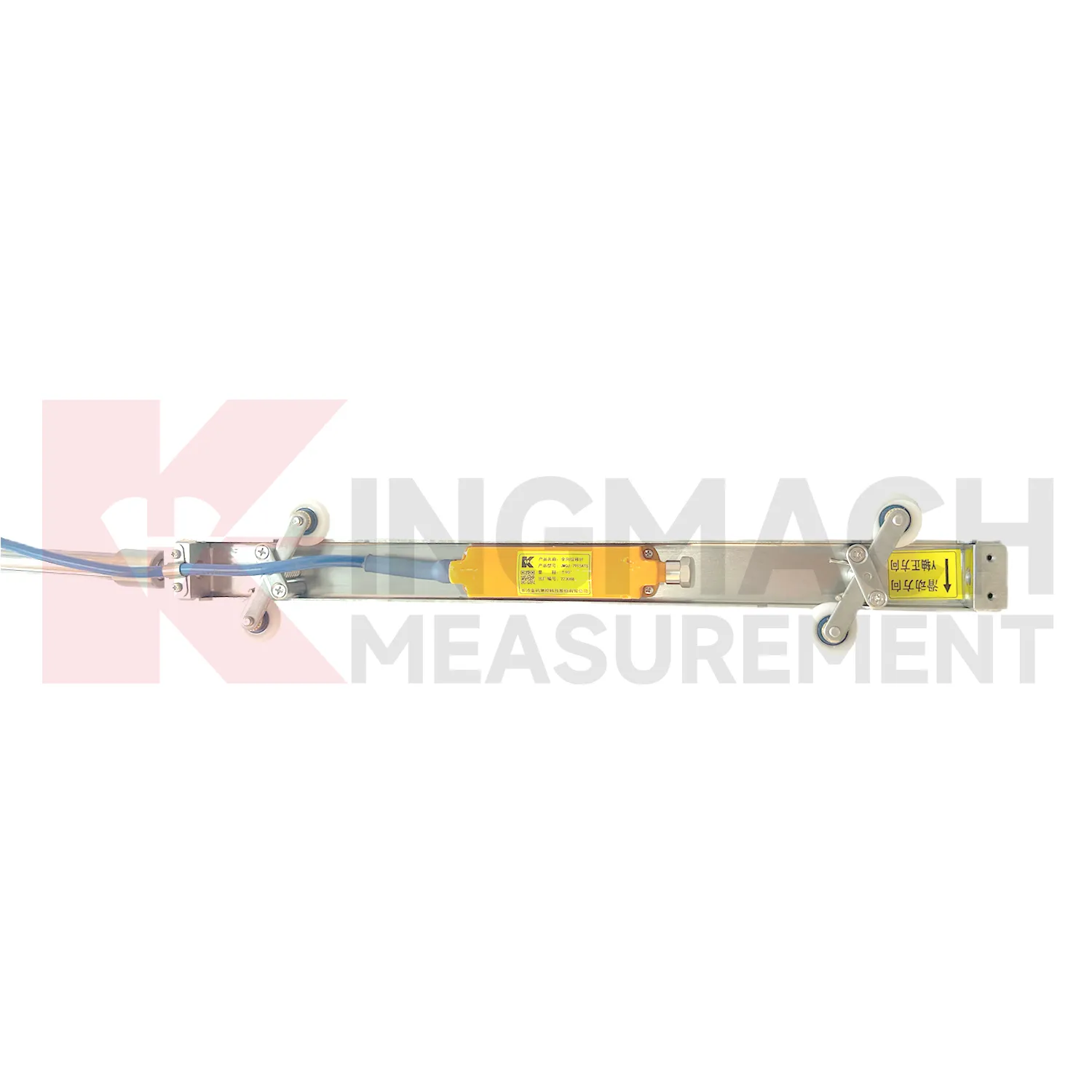

2. Multi-Point Series-ansluten vertikal inklinometersträng är fysiskt sammankopplad med universalknuten och vevstaken, längden produceras enligt designkraven och mätpunktens position är flexibelt arrangerad. Helt förseglad vattentät och dammtät design, lämplig för olika byggmiljöer.

3. Den vertikala inklinometersträngen i varje borrhål är förmonterad på fabriken med kaross, kablar, universalknutar, förlängningsstänger, upphängning och upptagningsenhet enligt det designade mätpunktsavståndet, vilket möjliggör integrerad frakt och installation. Anslut helt enkelt förlängningsstängerna på plats och sätt in enheten i borrhålet för en enkel, snabb och bekväm installation.

4. Den ertiska inklinometersträngen är internt konfigurerad med elektroniska identifierare och modellnummer för att möjliggöra automatisk igenkänning och intelligent beräkning.

5. Datainsamlingsmodulen innehåller en styrbar sensorströmförsörjningsutgång och fyra nedströmskommunikationsgränssnitt, som automatiskt identifierar och utför intelligent beräkning vid anslutning av den vertikala inklinometersträngen på plats.

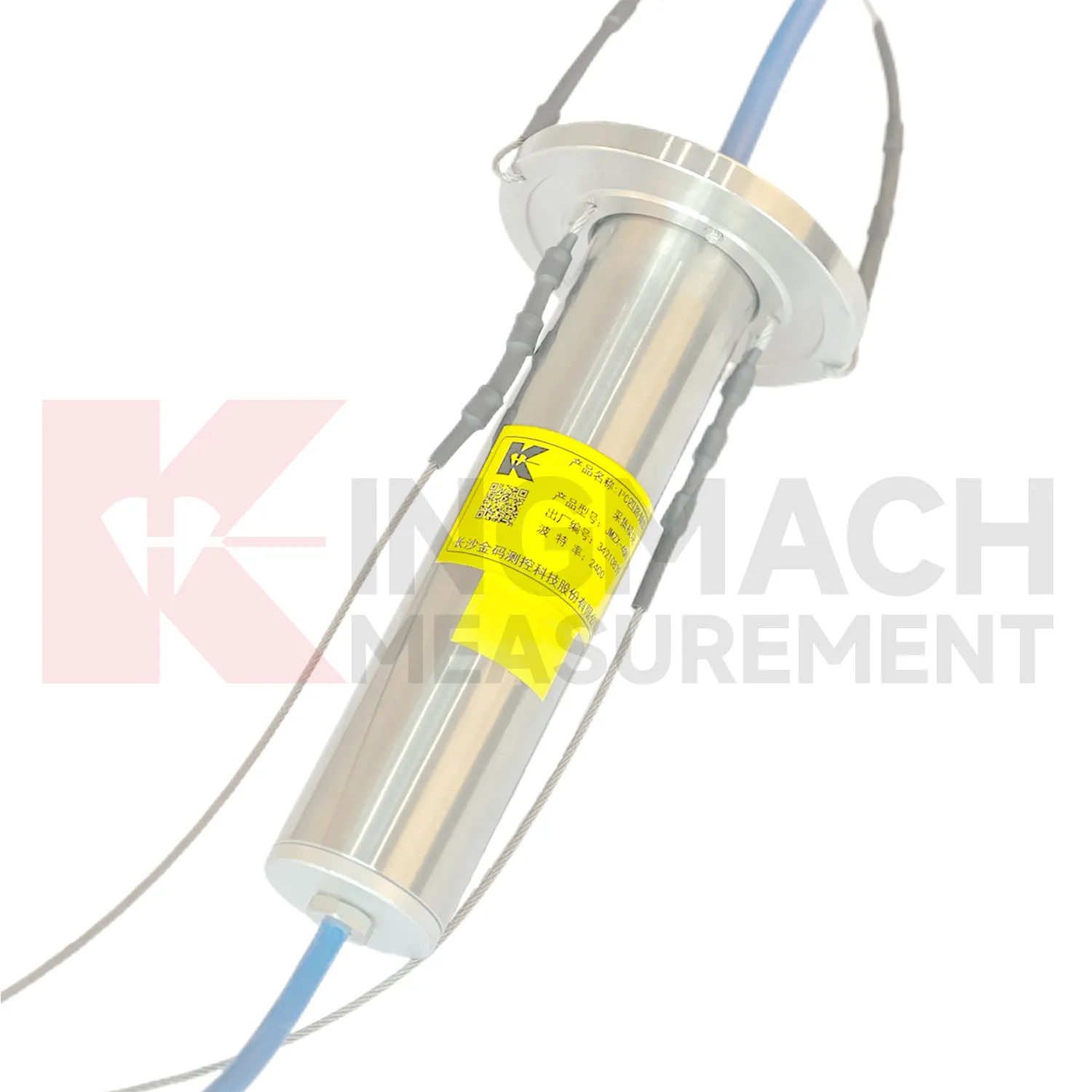

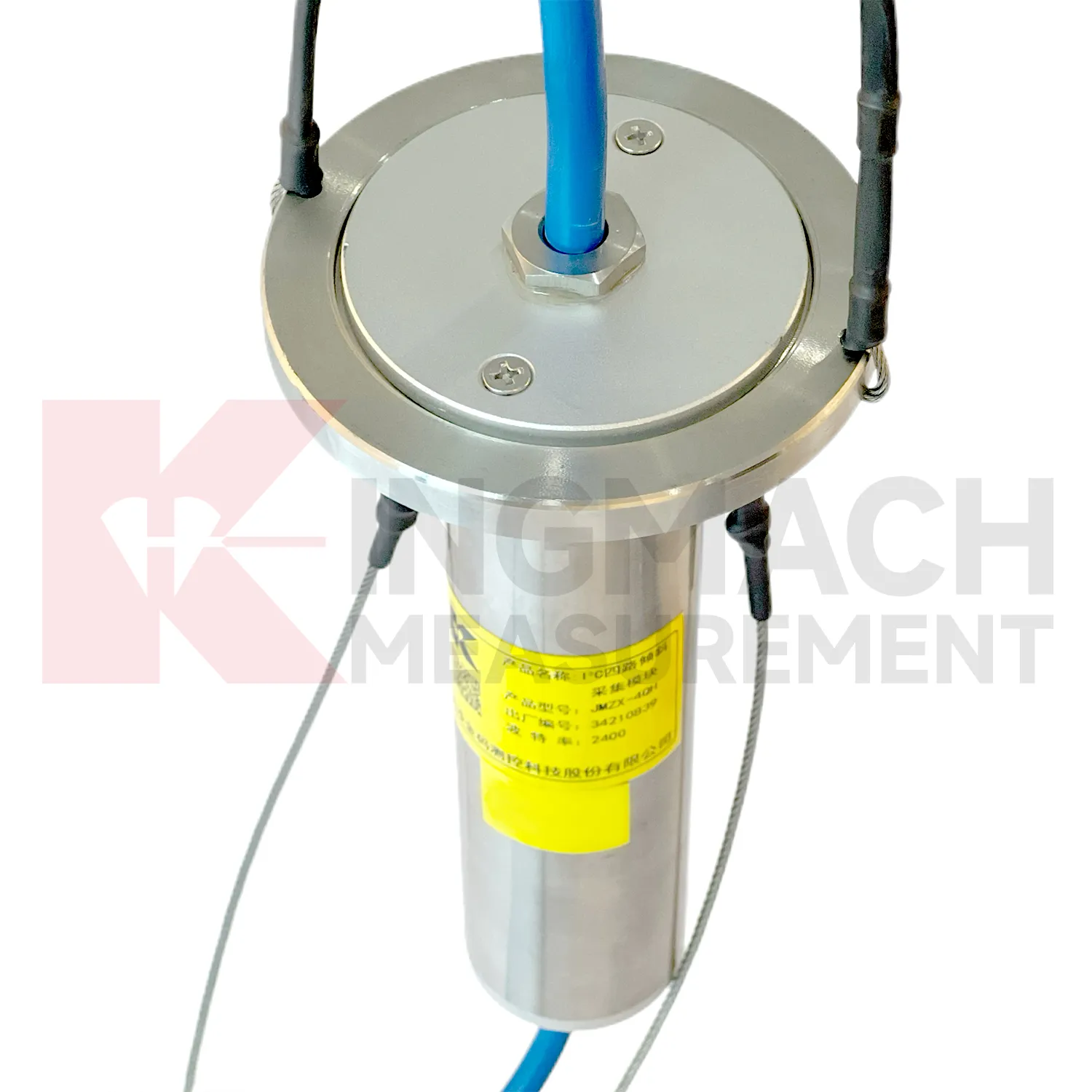

6. Insamlingsmodulen är placerad inuti inklinometerrörets öppning, vilket ger vattentätt och dammtätt skydd, undviker störningar med konstruktionen på plats och minimerar exponeringen för skador.

7. Lågeffektläget stänger av sensorer under standby och aktiverar dem endast för datamätning.

Ansökningar

Denna produkt är en högprecisionsfast sensor för mätning av lutningsvinklar, designad och tillverkad av vårt företag, som installeras snabbt. Den antar integrerad installation. När man lämnar fabriken konfigureras antalet mätpunkter inne i borrhålet som en komplett uppsättning. Ett inklinometerrör kan installeras som tillval och bäddas in direkt inuti. Den kan automatiskt lokalisera sensorns placeringsriktning, vilket är enkelt och snabbt. Den är särskilt lämplig för att mäta lutningsvinklarna för flera punkter inuti ett borrhål och är lämplig för att övervaka den djupa inre deformationen av strukturella kroppar. I kombination med vårt företags automatiska övervakningssystem kan det realisera långsiktig automatisk övervakning och intelligent beräkning av deformation.

Specifikationer
