Beskrivning

Introduktion:

GNSS är en ny generation, allväder, obevakat automatiserat positioneringssystem utvecklat med ett högpresterande och högprecisions System-on-Chip (SoC), som stöder multi-konstellation och multi-frekvens hög precision positionering. Den är kompatibel med signaler från Kinas BeiDou Navigation Satellite System (BDS B1/B2), USA:s GPS (L1/L2), Rysslands GLONASS (L1/L2) och Europas Galileo (E1/E5b). Systemet består av en eller flera positioneringsenheter utplacerade vid övervakningspunkter i tekniska projekt och mäter horisontella och vertikala förskjutningar. Detta system utgör ett obemannat allväder, automatiserat förskjutningsmätningssystem.

Arbetsprincip:

1.Sensorprincip:

Baserad på högpresterande och högprecisions SoC-chips, stöder den nya generationen av GNSS-lokaliserare multi-frekvent högprecisionspositionering av hela systemet. Det är en teknik som tar emot signaler från konstgjorda jordsatelliter med atomurs tidtagningssystem och utför punktmätningar. Positioneraren tar emot tidskodningen av inte mindre än fyra satelliter, och positionen för själva lokaliseringsenheten kan erhållas genom lösning och dynamisk övervakning kan realiseras.

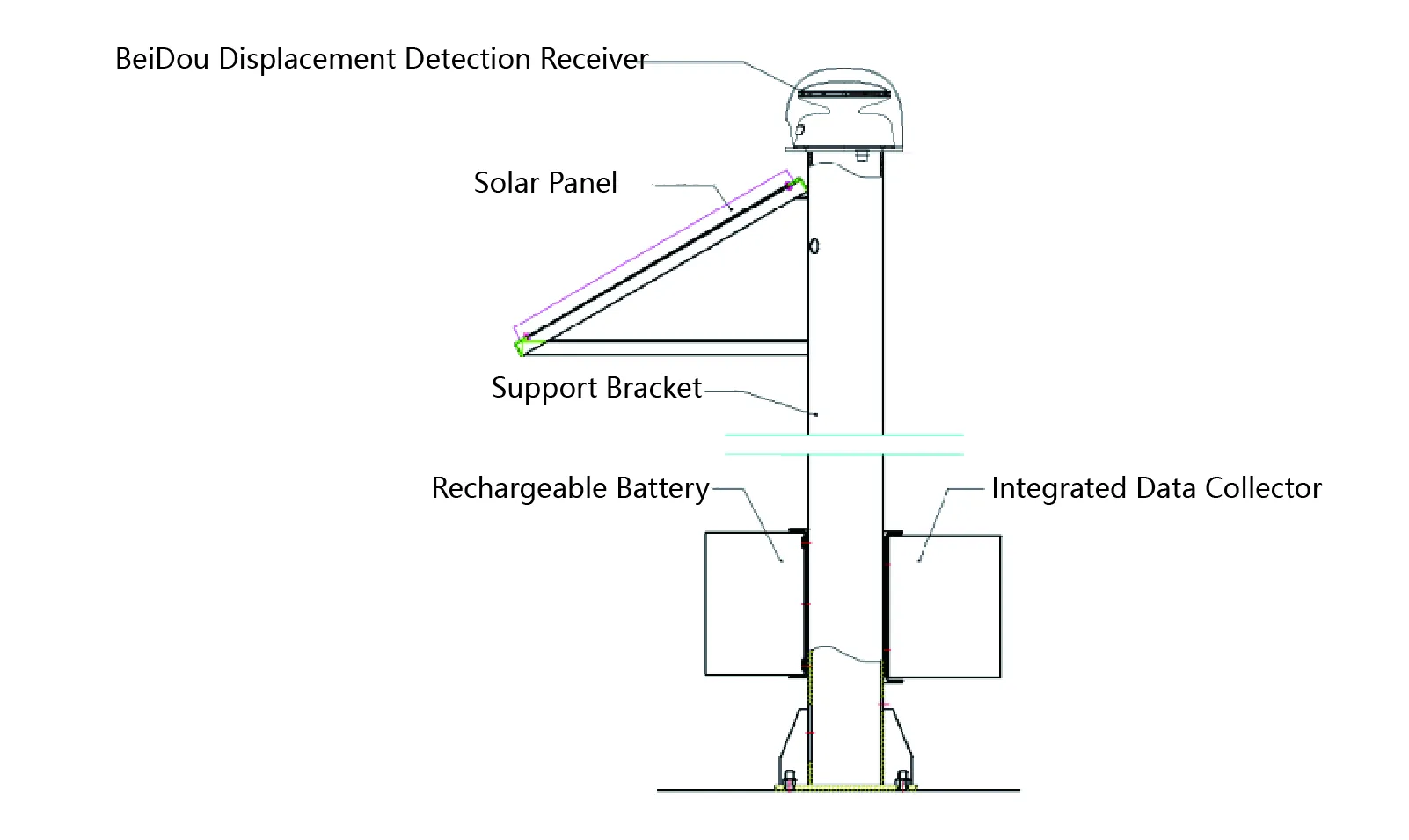

GPS Remote Displacement Measurement System består av en GNSS (full system) locator, monteringsfäste, solpaneler, batterier, etc.

2.Systemprincip:

Ett system som består av flera positioneringsinstrument mäter sina egna positioner samtidigt som de utför koordinerad differentialberäkning genom ömsesidig länkning, vilket möjliggör relativa förskjutningsmätningar med hög precision. I sådana tekniska projekt kan lokaliseringsanordningen arrangeras lika med referenspunkt, testpunkt, erhåller högprecisionspositionsändringsvärdet för testpunkten i förhållande till referenspunkten.

Produktens utseende:

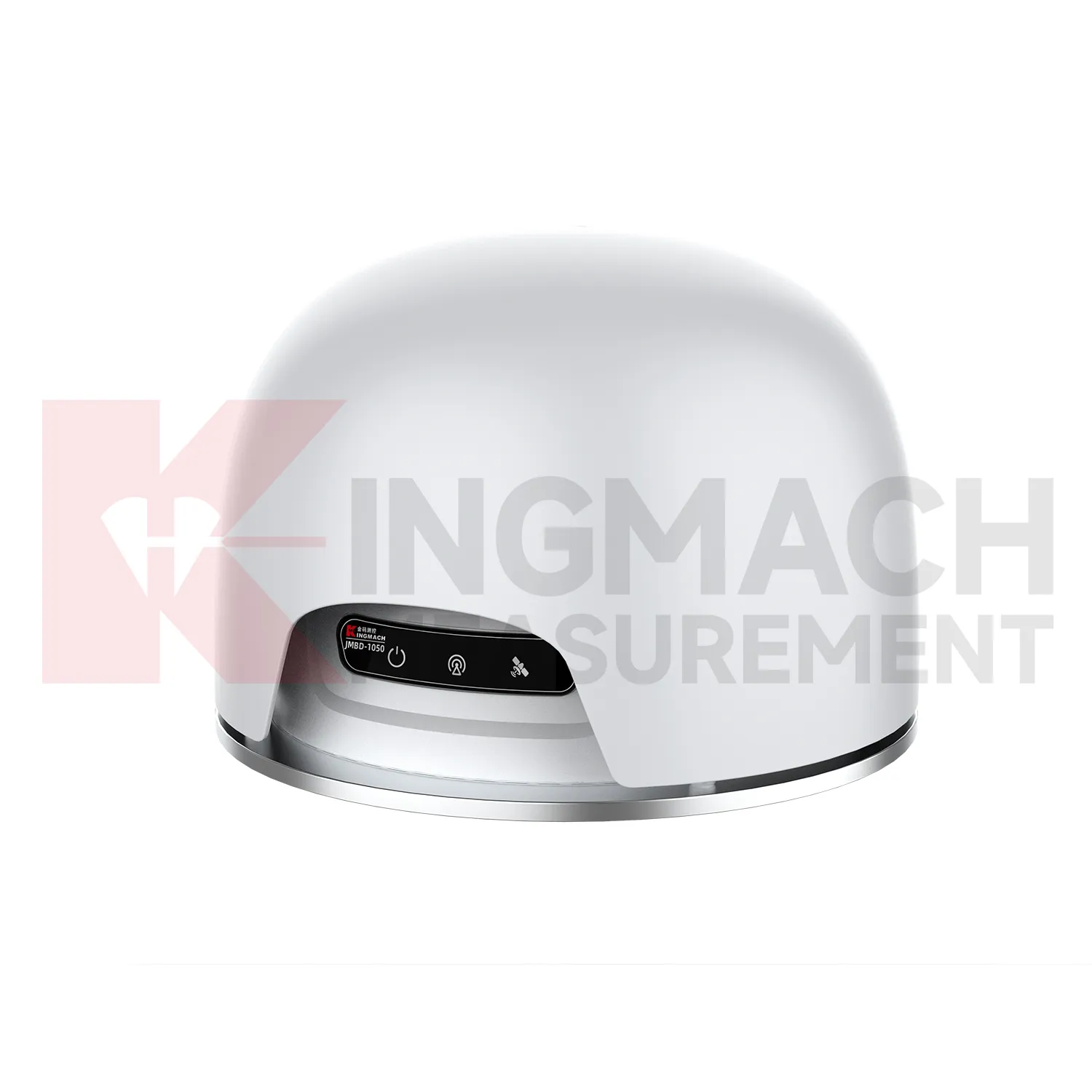

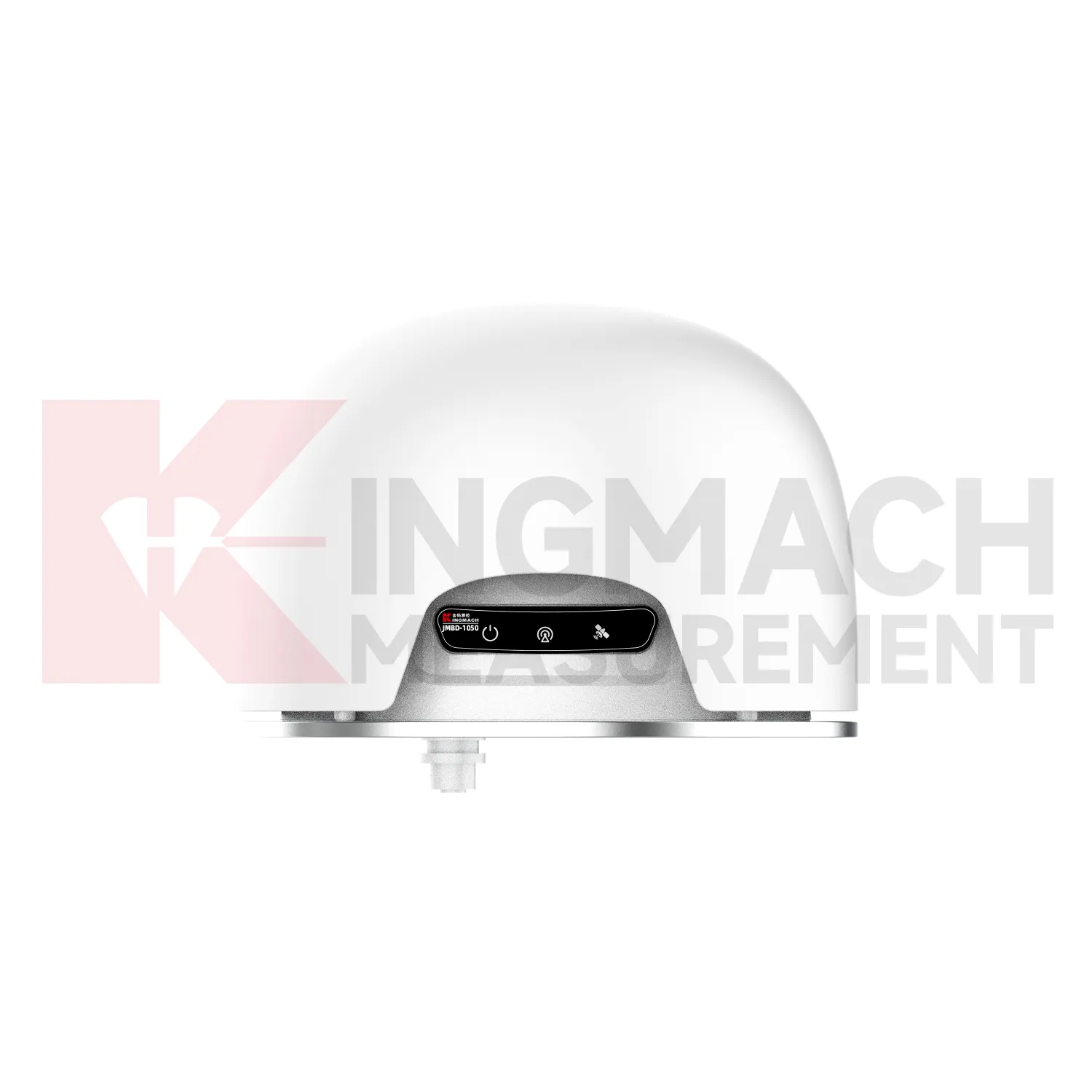

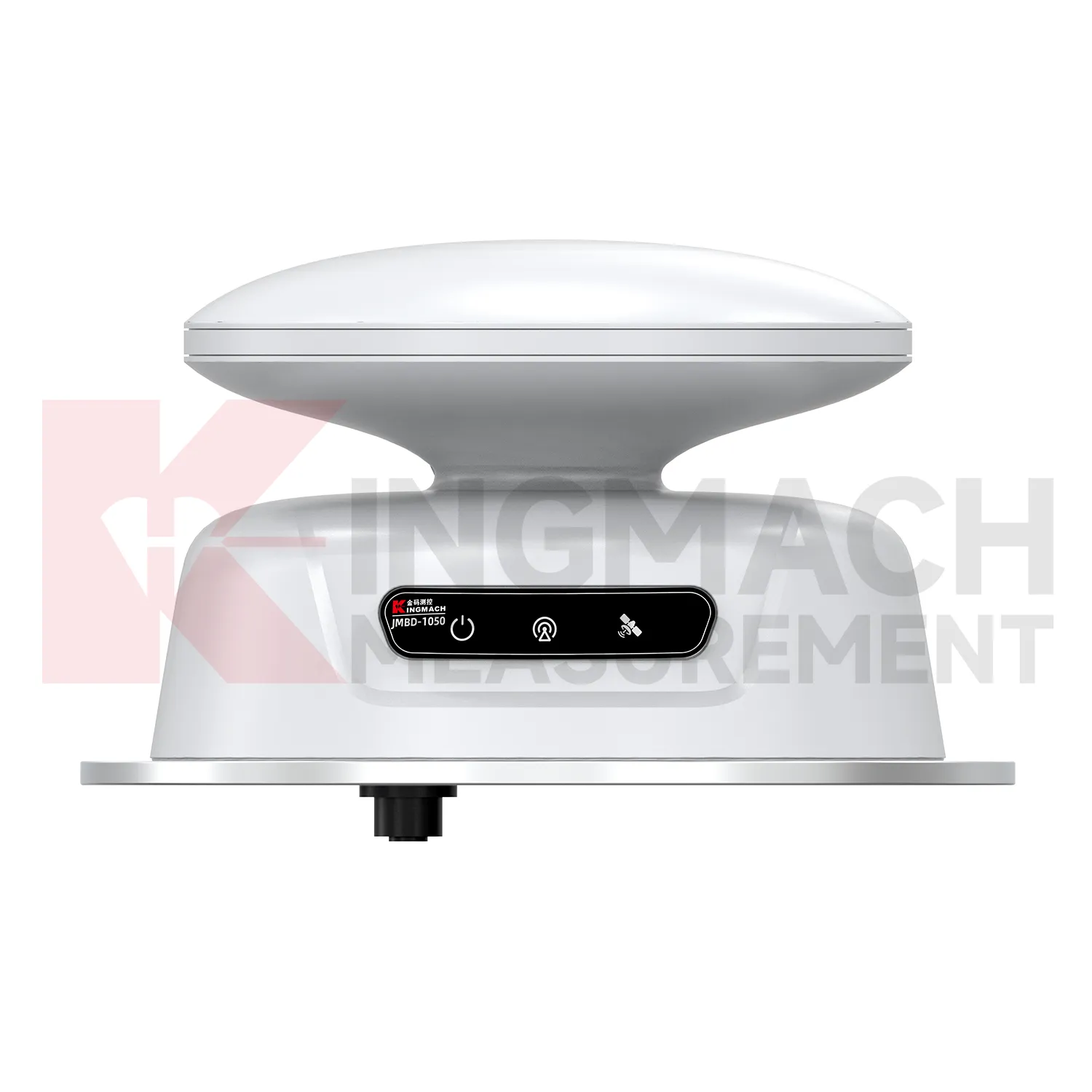

JMBD-1050-värdpanelen inkluderar 3 indikatorer och 1 gränssnitt.

1. Strömindikatorlampa: Lyser indikerar att strömmen är ansluten;

2,4G-indikatorlampa: Tänd indikerar normal 4G-nätverkskommunikation;

3. GNSS-positioneringsindikatorlampa: Tänd indikerar framgångsrik positionering;

4. Strömgränssnitt och RS485-kommunikationsgränssnitt.

Ansökningar

Det används i stor utsträckning inom teknikområden som sluttningar, höghastighetsjärnvägar, broar, byggnader, gruvor och dammar för att uppnå exakta mätningar av strukturella relativa förskjutningsförändringar.
