Integrerad Comprehensive Acquisition Module JMZX-4/8GH-RTU

Allmän produktinformation

Produktens affärsvillkor

Beskrivning

Introduktion:

Integrated Comprehensive Acquisition Module (JMZX-4/8GH-RTU) är en automatiserad multi-signal omfattande förvärvsmodul lanserad av vårt företag. Den kan samla in data från sensorer av signaltyper som vibrerande tråd, spänning, motstånd och RS485. Modulen integrerar en styrkrets för solladdning, litiumbatteri, trådlös 4G-modul, parameterlagring, datainsamling, etc., vilket möjliggör integration av insamling, strömförsörjning och datauppladdning. Produkten kan användas i säkerhetsövervakningsprojekt av olika geotekniska ingenjörer och strukturer (reservoardammar, broar, tunnlar, sluttningar, förfallna hus, gruvor, kärnkraftverk och civila byggnader, etc.), vilket ger datastöd och bedömningsunderlag relaterat till den aktuella situationen och säkerheten i projektet för tekniska bygg- och driftchefer. Den antar en bärbar design, med kompakt storlek, vattentäta och dammtäta egenskaper.

Produktegenskaper:

1. Antar en mycket intelligent och modulär integrerad design som stöder automatisk identifiering och intelligent beräkning, och automatiskt beräkna fysiska storheter (spänning, belastning, förskjutning, temperatur, etc.) och rapportera dem automatiskt.

2. Stöder fjärruppgradering och underhåll, vilket verkligen uppnår obevakad drift.

3. Använder en 32-bitars mikroprocessor med kraftfulla beräknings- och bearbetningsmöjligheter, vilket avsevärt förbättrar systemets effektivitet.

4. Stöder extern laddning via Type-C-gränssnitt.

5. Kan komma åt olika typer av sensorer som RS485-sensorer av busstyp, intelligenta induktiva frekvensmodulerade sensorer, vibrerande trådsensorer, spänningssignalsensorer och 3k termistortermometrar.

6. Sensorgränssnitt antar alla en isolerad design, vilket avsevärt förbättrar modulens åskskyddsprestanda.

7. Inbyggd 4G/5G-nätverkskommunikation, stöder användar-SIM-kort och IoT-dedikerade nätverkskort (APN-kort), och stöder dataöverföring till interna nätverksservrar direkt utan att gå via det externa nätverket. Den stöder användaranpassade protokoll som TCP, MQTT och HTTP, och stöder dataöverföring till specificerade plattformar, med stöd för push till upp till 4 datacenteradresser.

8. Lågeffektdesign. Efter att ha ställt in tidsinställd insamling går den automatiskt in i viloläge under icke-mätningstid för att minska strömförbrukningen. Stöder automatisk tidtagning och fjärrväckning.

9. Modulen stöder flera insamlingsmetoder som realtidsinsamling, enkelinsamling, tidsinställd insamling, tröskelutlöst insamling och aktiv uppladdning. Den tidsinställda insamlingsintervallparametern är konfigurerbar (1min–24H), och krypterad insamling kan utföras automatiskt enligt tröskeln. Den stöder automatisk lagring av data när nätverket är frånkopplat. Den inbyggda lagringskapaciteten stöder lagring av historisk data i mer än 1 år och stöder offline-överförings-/återöverföringsfunktioner.

10. Modulen integrerar en solpanel och ett inbyggt litiumbatteri, med en inbyggd styrkrets för solladdning, vilket möjliggör långsiktig datainsamling. Med en insamlingsfrekvens på en gång i halvtimmen kan den fungera normalt under 30 på varandra följande molniga och regniga dagar.

11. Lätt att bära, kompakt i storleken, vattentät och dammtät.

Specifikationer

1. Strömförsörjningsmetod: Intern batteriströmförsörjning
2. Laddningsspänning: DC5V
3. Modulkanaler:

JMZX-4GH-RTU: 1×RS485 Bus Collection Channel, 4×Analog Signal Collection Channels

JMZX-8GH-RTU: 1×RS485 bussuppsamlingskanal, 8×analoga signaluppsamlingskanaler

4. Driftstemperatur: -30～+60℃
5. Luftfuktighet i drift: 0-95%RH
6. Modul CH1-CH4/CH8 kan komma åt sensorer såsom vibrationstrådstyp, induktiv frekvensmodulerad typ, spänningstyp, resistanstyp och frekvenstyp. Mätnoggrannheten och upplösningen är som följer:

   Sensortyp	Mätnoggrannhet	Upplösning
   Vibrerande tråd	Frekvens: ±0,2Hz; Temperatur: 0,5℃	Frekvens: ±0,01Hz; Temperatur: 0,1℃
   Induktiv frekvensmodulerad förskjutningsmätare	Förskjutning: 0,5 %FS; Temperatur: 0,5℃	Förskjutning: 0,1 mm; Temperatur: 0,1℃
   Standard analog	Spänning: 0,1%FS; Ström: 0,1%FS	Spänning: <0,1mV; Ström: 0,5uA
   Motstånd	Resistansvärde: 10Ω	Resistansvärde: 0,1Ω

7. Skyddsklass: IP67

8. Strömförbrukning: Standby: <3mW; Fungerar: <1,5W

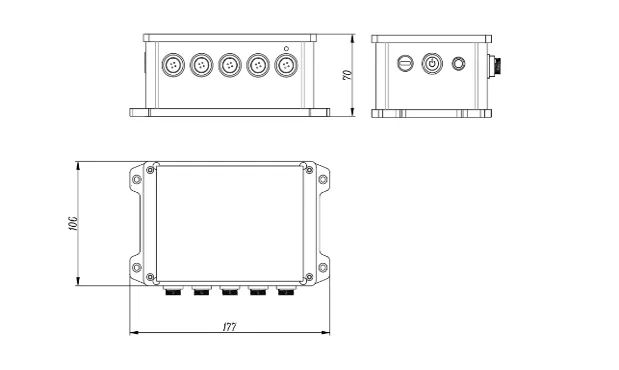

9. Yttre mått:

   JMZX-4GH-RTU: 106mm×140mm×70mm (exklusive antenn)

   JMZX-8GH-RTU: 106mm×140mm×92mm (exklusive antenn)
